1-120 Advanced Chip Sho oter DECAN S2 Troubleshooting Guide 由于 H/W 或 S/W 的异常状 况， 受到错误的摄像 头 ID 的情况。 [ 措施方法 ] 正常关闭设备电源过 5 秒后再连接电源重新启动。 $a402 进行 Vision 处理时 ， 发生内部错误。 [ 原因 ] 由于 H/W 或 S/W 的异常状 况， 执行 Vi s i o n 内部 函数时发生错…
1-119
MMI
错误码（
Error Code
）和问题解决
Flying Camera识别部品的时间超过24.000 Sec的情况。
[措施方法 ]
执行$a210 的措施方法。
$a213 Flying Camera的识别TimeOut Error。
[原因 ]
由于H/W或S/W的异常状况，Flying Camera识别部品时发生错误。
[措施方法 ]
执行$a210 的措施方法。
$a220 Upward Camera的识别动作没有结束。
[原因 ]
由于H/W或S/W的异常状况，Flying Camera识别部品时发生错误。
[措施方法 ]
正常关闭设备电源过 5秒后再连接电源重新启动。
$a221 Upward Camera进行识别时发生错误。
[原因 ]
由于H/W或S/W的异常状况，Flying Camera识别部品时发生错误。
[措施方法 ]
确认部件数据是否正常。
确认照明是否适当。
确认Camera的 LED状态。
确认 Camera Cable状态。
$a300 以前的Vision命令没有结束。
[原因 ]
由于H/W或S/W的异常状况，Vision 命令没有结束的状态下进行其它的Vision
命
令的情况。
[措施方法 ]
正常关闭设备电源过 5秒后再连接电源重新启动。
$a401 错误的摄像头ID。
[原因 ]
1-120
Advanced Chip Shooter DECAN S2 Troubleshooting Guide
由于H/W或S/W的异常状况，受到错误的摄像头ID的情况。
[措施方法]
正常关闭设备电源过5秒后再连接电源重新启动。
$a402 进行Vision 处理时，发生内部错误。
[原因]
由于H/W或S/W的异常状况，执行Vision 内部函数时发生错误的情况。
[措施方法]
正常关闭设备电源过5秒后再连接电源重新启动。
$a403 由于错误的Fiducial形式，没有生成Fiducial 数据。
[原因]
使用没有定义的Fiducial形式的情况。
[措施方法]
在PCB Edit菜单的“Board”对话窗口单击<Fiducial Mark …>键，针对有关基准标
志(Fiducial Mark)设置的相关数据进行检查并修改。
$a404 Fiducial没有登记。
[原因]
由于H/W或S/W的异常状况，使用没有登记的Fiducial 时发生状态的情况。
[措施方法]
PCB Edit 菜单的 “Board” 对话框中点击 <Fiducial Mark …> 按钮确认相应基准符
号设置有关的数据后进行修改。
$a405 Fiducial的尺寸太大。
[原因]
登记后将要使用的
Fiducial的尺寸比Vision 能识别的最大值大的情况。
[措施方法]
以PCB 上比较小的标记作为Fiducial Mark登记。
$a406 Fiducial的尺寸太小。
[原因]
登记后将要使用的Fiducial的尺寸比Vision 能识别的最小值小的情况。
[措施方法]
以PCB 上比较大的标记作为Fiducial Mark登记。
1-121
MMI
错误码（
Error Code
）和问题解决
$a407 要登记的Fiducial数量太多。
[原因 ]
登记比设备能登记的 Fiducial 数量多的Fiducial Mark的情况。
[措施方法 ]
删除能使用的数量以外的数量。
同样的Fiducial登记为多个时，统一登记为一个。
$a610 找不到上面Lead Gloup中的第一个( 左侧) Lead。
[原因 ]
识别部品时，在Vision Monitor上，上面Lead Gloup中左侧的Lead的识别失败的情
况。
[措施方法 ]

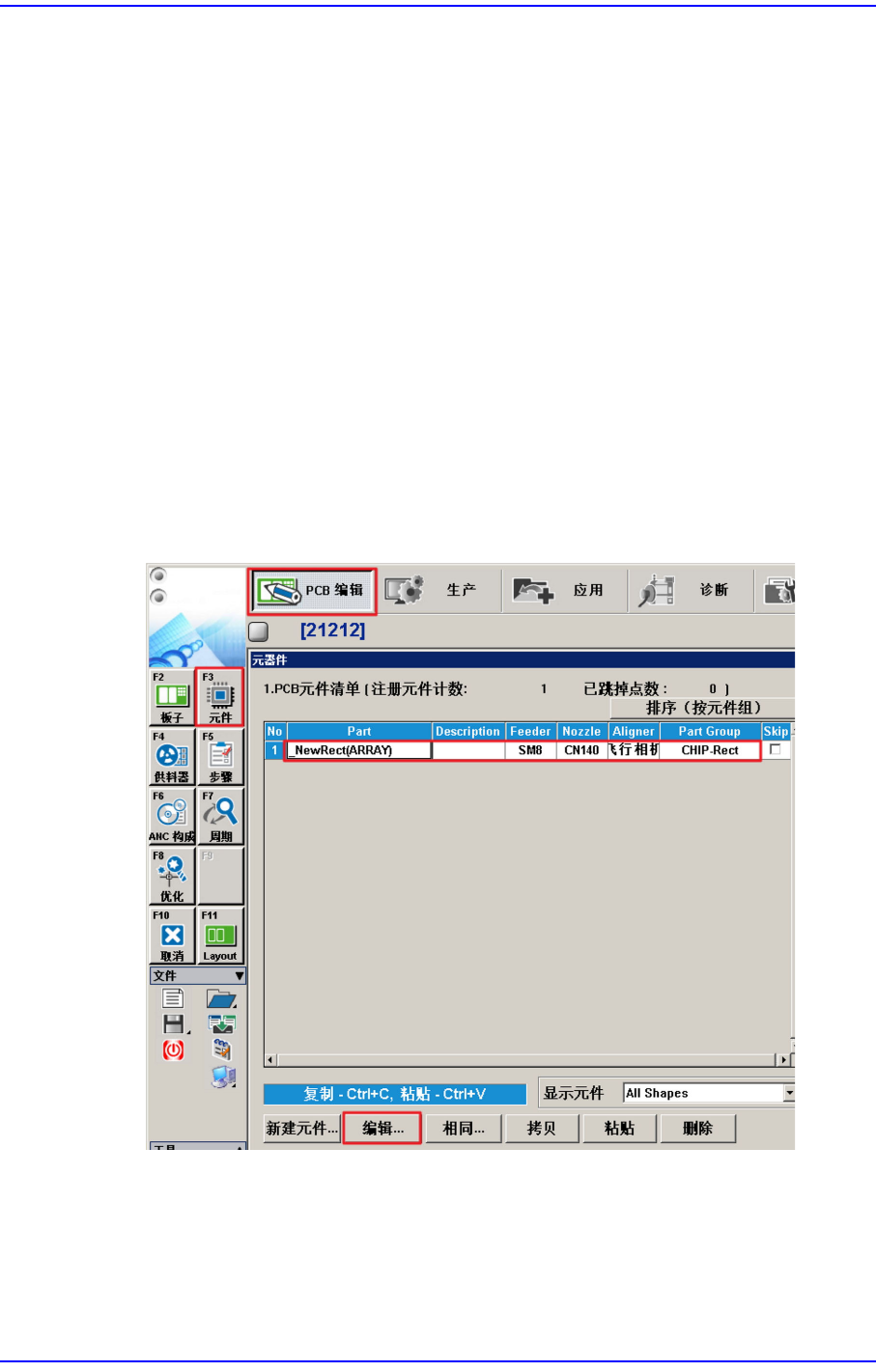

为确认部件数据是否正常，在PCB Edit菜单的”Part”中选择错误发生部件后在
Profile Editor确认<Align Data>领域的信息设定是否准确。
