$a407 要登记的Fiducial数量太多。
[原因 ]
登记比设备能登记的 Fiducial 数量多的Fiducial Mark的情况。
[措施方法 ]
删除能使用的数量以外的数量。
同样的Fiducial登记为多个时，统一登记为一个。
$a610 找不到上面Lead Gloup中的第一个( 左侧) Lead。
[原因 ]
识别部品时，在Vision Monitor上，上面Lead Gloup中左侧的Lead的识别失败的情
况。
[措施方法 ]

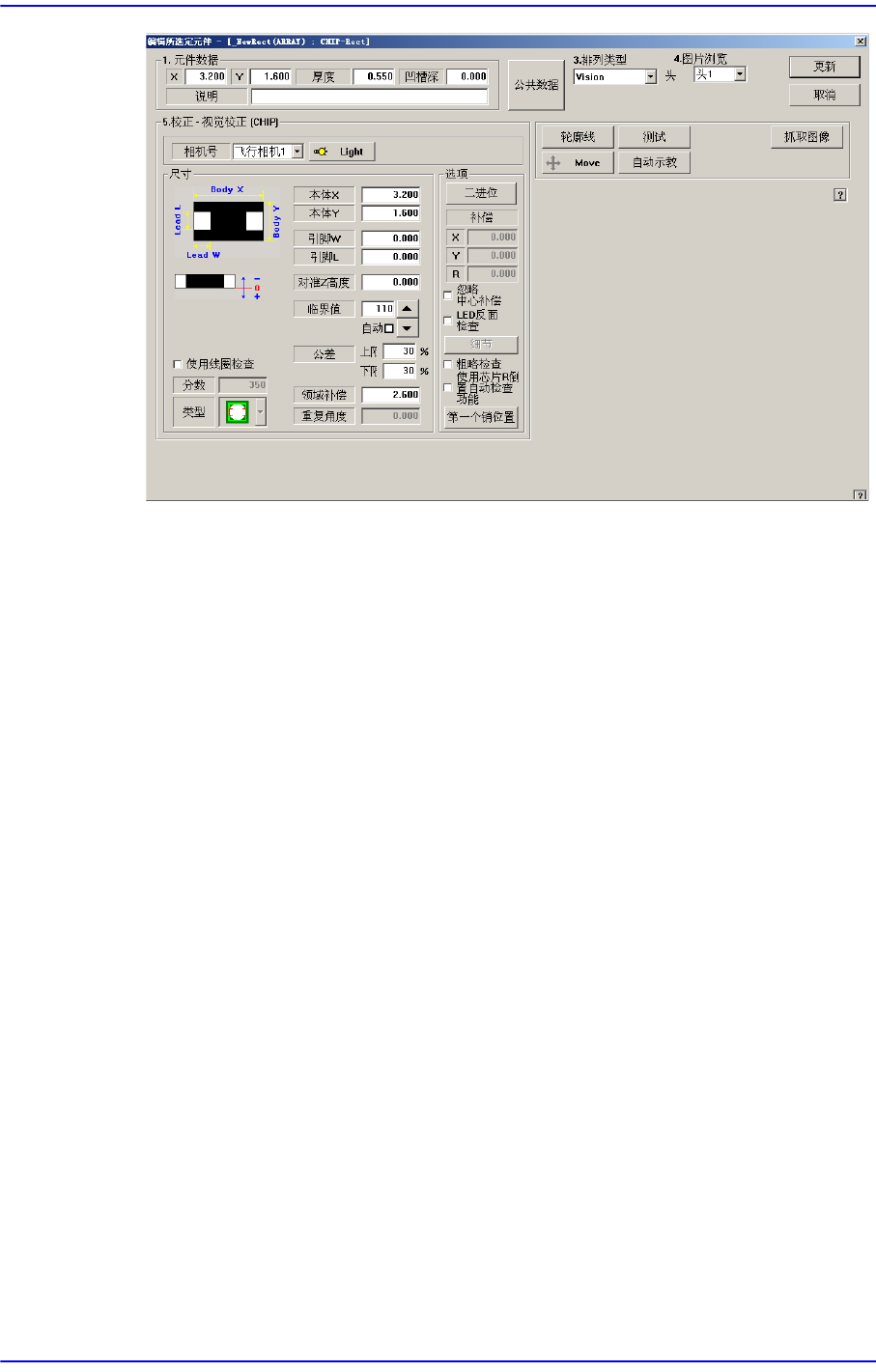

为确认部件数据是否正常，在PCB Edit菜单的”Part”中选择错误发生部件后在
Profile Editor确认<Align Data>领域的信息设定是否准确。
1-122
Advanced Chip Shooter DECAN S2 Troubleshooting Guide
<另外，为确认并重新设置相应部件的照明水平点击<Light Control>按钮则显示
可调节照明亮度的对话框。请在这里变更照明值使显示在’SMVision’窗口的部
件形象更加鲜明。详细事项请参照Administrator’s Guide的 “3.1 新部件登记”部
分。
$a611 找不到上面Lead Gloup中最后(右侧)的Lead。
[原因]
识别部品时，在 SMVision上，上面Lead Gloup中右侧的Lead的识别失败的情况。
[措施方法]
执行$a610的措施方法。
$a612 找不到左面Lead Gloup中的第一个( 上侧) Lead。
[原因]
识别部品时，在SMVision上，左面Lead Gloup中上侧的Lead的识别失败的情况。
[措施方法]
执行$a610的措施方法。
$a613 找不到左面Lead Gloup中最后(右侧)的Lead。
[原因]
识别部品时，在SMVision上，左面Lead Gloup中下侧的Lead的识别失败的情况。
[措施方法]
执行$a610的措施方法。
1-123
MMI
错误码（
Error Code
）和问题解决
$a614 找不到下面Lead Gloup中的第一个( 左侧) Lead。
[原因 ]
识别部品时，在SMVision上，下面Lead Gloup中左侧的Lead的识别失败的情况。
[措施方法 ]
执行$a610 的措施方法。
$a615 找不到下面Lead Gloup中最后 ( 右侧)的Lead。
[原因 ]
识别部品时，在SMVision上，下面Lead Gloup中右侧的Lead的识别失败的情况。
[措施方法 ]
执行$a610 的措施方法。
$a616 找不到右面Lead Gloup中的第一个( 上侧) Lead。
[原因 ]
识别部品时，在SMVision上，右面Lead Gloup中上侧的Lead的识别失败的情况。
[措施方法 ]
执行$a610 的措施方法。
$a617 找不到右面Lead Gloup中最后 ( 下侧)的Lead。
[原因 ]
识别部品时，在SMVision上，
右面Lead Gloup中下侧的Lead的识别失败的情况。
[措施方法 ]
执行$a610 的措施方法。
$a620 Lead Gloup(%d)的被识别的间距（Pitch）值，比登记的值数(%d)大。
[原因 ]
Vision 识别的部品间距（Pitch）值比登记的值数(%d)大的情况。
部品的Lead弯曲的情况。
部品的间距（Pitch）值输入有错误的情况。
照明度的设定不适当的情况。
[措施方法 ]
确认部品的Lead是否弯曲。
执行$a610 的措施方法。
