1-160
Advanced Chip Shooter DECAN S2 Troubleshooting Guide
1.4.12. Software debug 有关错误 [$b000~$bfff]
$bbbb 发生Assert Fault。[MPU_STOPLEVEL]
[原因]
由于H/W或S/W的异常状况，发生Assert Fault错误的情况。
[措施方法]
正常关闭设备电源过5秒后再连接电源重新启动。
$bc00 设备不处在Ready 状态。[FREEZE LEVEL]
[原因]
设备不处在Ready状态，而要执行驱动命令时发生。
[措施方法]

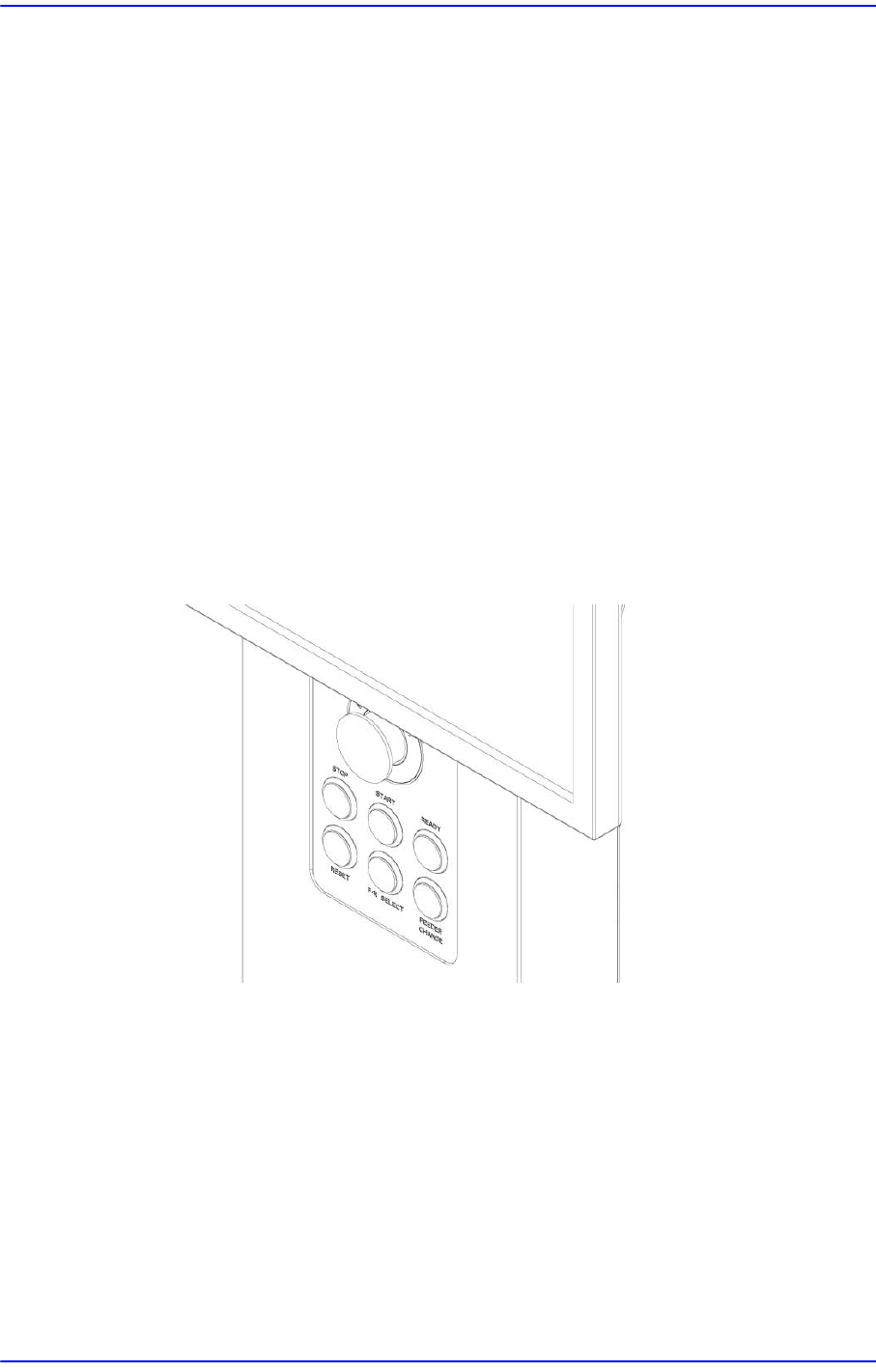

按”STOP”按钮关闭蜂鸣器。
按”RESET” 按钮把设备转换成”IDLE”方式。
点击”READY” 按钮给设备提供电源。
$bc05 吸嘴有堵塞。[FREEZELEVEL]
[原因]
吸嘴被异物堵住的情况。
由于真空传感器的异常状况，不能正常感应真空度的情况。
吸嘴数据的设定有错误的情况。
[措施方法]
按”STOP”按钮关闭蜂鸣器。
1-161
MMI
错误码（
Error Code
）和问题解决
按”RESET”按钮把设备转换成”IDLE”方式。
如果吸嘴的入口上有异物，要清除吸嘴的异物。详细事项请参照 Maintenance
Handbook Reference的 “Checking and cleaning the noozzle” 部分。

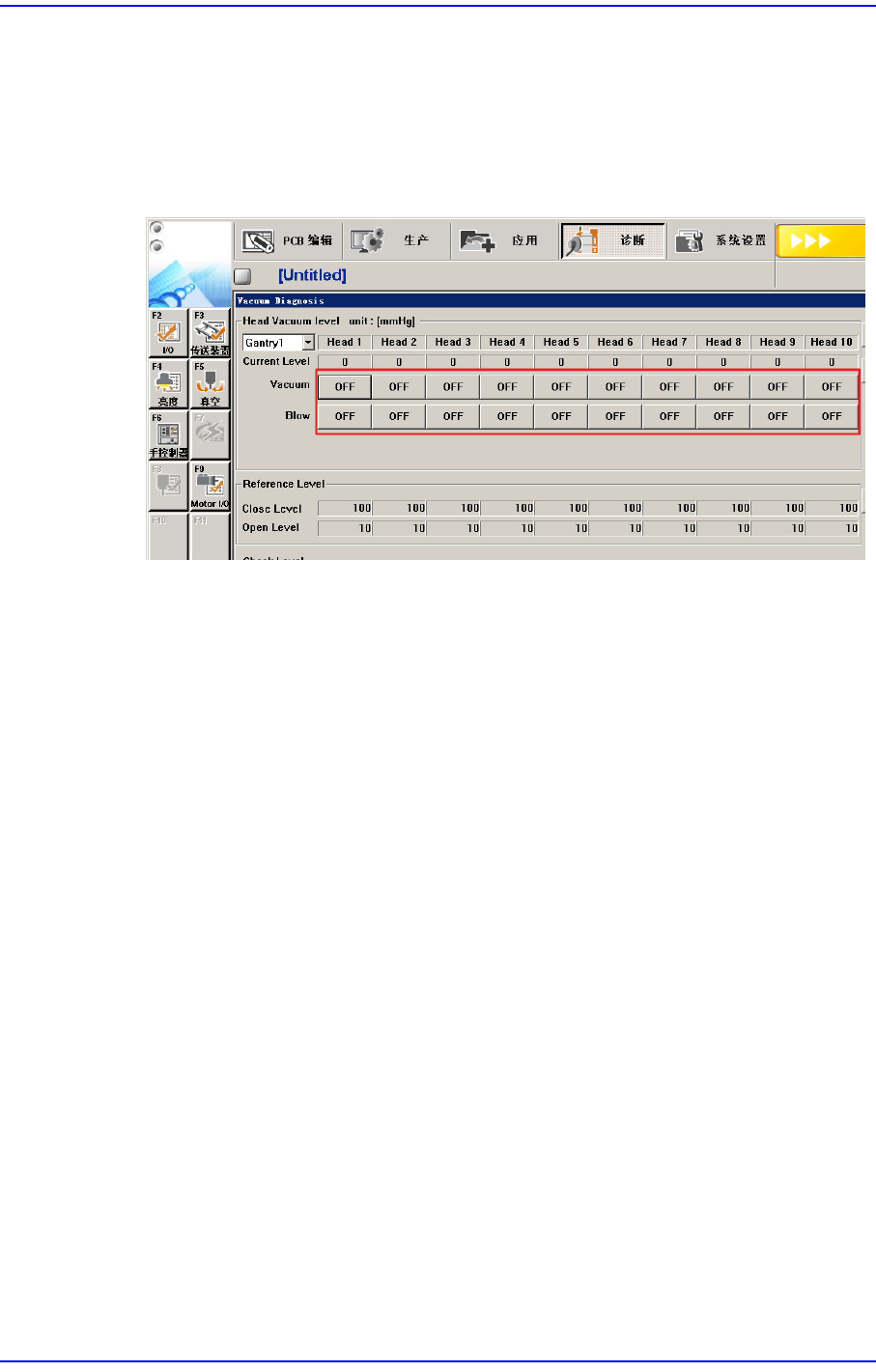

确认Vacuum传感器后在Diagnosis 菜单的 Vac uu m 对错误发生磁头执行真空检
验。
在Sys. Setup菜单的Device，确认有关吸嘴数据的设定状态。
$bc10 Head不处在Home 的状态。[WARNING LEVEL]
[原因 ]
Head不处在Home的状态下，利用Teaching Box移动其它轴的情况。
[措施方法 ]
按”STOP”按钮关闭蜂鸣器。
利用Teaching Box确定Head或设备整体的Home后，移动指定的轴。
$bc11 Mirror 不处在Home状态。[WARNING LEVEL]
[原因 ]
Mirror不处在Home 状态下，利用Teaching Box移动其它轴的情况。
[措施方法 ]
按”STOP”按钮关闭蜂鸣器。
利用Teaching Box确定Mir或设备整体的Home后，移动指定的轴。
$bd30 找不到该吸嘴的信息。[MPU_STOP LEVEL]
[原因 ]
从该循环取不到有关吸嘴信息的情况。
[
措施方法]
1-162
Advanced Chip Shooter DECAN S2 Troubleshooting Guide
正常关闭设备电源过5秒后再连接电源重新启动。
在PCB Edit 菜单的Step 确认吸嘴是否正常登记在发生错误的Step。
如果吸嘴设置成Auto(A)，则 在 PCB Edit菜单的Part发生错误部件的Profile Editor
中点击<Common Data>按钮后确认吸嘴设置是否正常及是否实际存在相应的吸
嘴。
$be70 计算PCB Fiducial Mark 位置时发生错误。[MPU_STOP LEVEL]
[原因]
由于S/W的异常状况，转换坐标失败的情况。
[措施方法]
正常关闭设备电源过5秒后再连接电源重新启动。
$be90 计算安装位置时发生错误。[EMER LEVEL]
$be91 计算安装位置时发生错误。[EMER LEVEL]
[原因]
因S/W 异常, 坐标变化失败时。
[措施方法]
正常关闭设备电源过5秒后，请开启电源重新启动。
1.4.13. Motion 控制有关错误 [$c000~$cfff]
$c006 在$A 感应到Minus S/W Limit。[FREEZE LEVEL]
$c007 在$A 感应到Plus S/W Limit。[FREEZE LEVEL]
[原因]
指定的轴感应到- S/W limit。($c006)
指定的轴感应到+ S/W limit。($c007)
[措施方法]
按”STOP”按钮关闭蜂鸣器。
按”RESET” 按钮把设备转换成”IDLE”方式。
利用示教框握住错误发生轴电动机的Home(Return-To-Origin)重新移动到所要位
置。
如果S/W limit 值错误，则在 Sys. Setup菜单的 Limit变更相应轴的 Software Limit
值。
如果发生问题请与本公司指定的 C/S公司 或当地代理店(Local Agent)联系。
