6OM-1732 2-2-64 (C01_05) 检出方法 自动 : 使用自动选择的粗略识别方法。 管脚 ( 引脚 ) 边缘检出 : 使用粗略识别一般形状引脚的方法。 引脚顶端形状为矩形时有效。 重心位置检出 : 使用粗略识别电极的方法。 对矩形电极元件 (SOH、QFH 等 ) 有效。 管脚形状检出 : 使用粗略识别特殊形状引脚的方法。 引脚或电极的顶端形状不是矩形时有效。 • 对象元件 : IC( 单纯 )、I…
6OM-1732
2-2-63
Table 6B28
元件形状 无引脚
元件类型 圆筒 方形 异形
识别方式 透过 反射 透过 反射 透过 反射
边角 ● ● ● ● ● ●
边缘 ( 泛用 ) - - - - ● ●
边缘 ( 矩形 ) ● ● ● ● - -
外形 ( 有角度 ) ○ ○ ○ ○ ○ ○
外形 ( 无角度 ) ○ ○ ○ ○ ● ●
Table 6B29
元件形状 无引脚
元件类型 IC 连接器 其他
识别方式 透过 反射 透过 反射 透过 反射
引脚 ( 标准) ● ● ○ ○ ○ ○
引脚 ( 泛用 ) ○ ○ ● ● ● ●
Table 6B30
元件形状 区域阵列
元件类型 BGA/CSP( 简单 ) BGA/CSP( 复杂 )
识别方式 反射
栅格状 ● -
复合状 - ●
Table 6B31
元件形状 其他
元件类型 特殊
识别方式 透过 反射
特殊 ● ●
○:是识别方式的选项。必须选择一个。
●:选定
“
自动
”
识别方式时的识别方式选项。
必须选择一个。
•
对象元件 :适用于所有对象元件。
Note
设定该数据时，识别数据设定
“
手动
”
。
1206-001
2.3 (C01) 认识 ( 识别 ) 数据
6OM-1732
2-2-64
(C01_05) 检出方法
自动 :使用自动选择的粗略识别方法。
管脚 ( 引脚 ) 边缘检出 :使用粗略识别一般形状引脚的方法。
引脚顶端形状为矩形时有效。
重心位置检出
:使用粗略识别电极的方法。
对矩形电极元件 (SOH、QFH 等 ) 有效。
管脚形状检出 :使用粗略识别特殊形状引脚的方法。
引脚或电极的顶端形状不是矩形时有效。
•
对象元件 :IC( 单纯 )、IC( 复杂 )、
其他带引脚 ( 单纯 )、
其他带引脚 ( 复杂 )
(C01_06) 检出前处理
自动 :使用自动选择的粗略识别方法。
管脚线分检出 :使用粗略识别特殊形状引脚的方法。
对对比度差的电极元件有效。
取消 :取消粗略识别的前处理。
对受到模板部字符或模式等影响的元件有效。
•
对象元件 :IC( 单纯 )、IC( 复杂 )、
其他带引脚 ( 单纯 )、
其他带引脚 ( 复杂 )
(C01_07) 管脚 ( 引脚 ) 角度检出异常设定 ( 判定 )
自动 :使用自动选择的粗略识别方法。
取消 :不检查每个电极的倾斜度。
引脚或电极的顶端形状不是矩形时有效。
•
对象元件 :IC( 单纯 )、IC( 复杂 )、
其他带引脚 ( 单纯 )、
其他带引脚 ( 复杂 )
(C01_08) 检出窗口
自动 :使用自动选择的粗略识别方法。
管脚个别 :设定各引脚的详细识别窗口。
•
对象元件 :IC( 单纯 )、IC( 复杂 )、
其他带引脚 ( 单纯 )、
其他带引脚 ( 复杂 )
1206-001
2.3 (C01) 认识 ( 识别 ) 数据
6OM-1732
2-2-65
(C01_09) 全球形检出
使用 :检出所有登录的球。
不使用 :仅用检出的球进行定位。
•
对象元件 :BGA/CSP( 单纯 )、BGA/CSP( 复杂 )
(C01_10) 球形有无检出方法
自动 :使用自动选择的粗略识别方法。
低检查水准 :不进行球检出后的详细的球有无判定。
即使球的照映不良时也可进行定位。
•
对象元件 :BGA/CSP( 单纯 )、BGA/CSP( 复杂 )

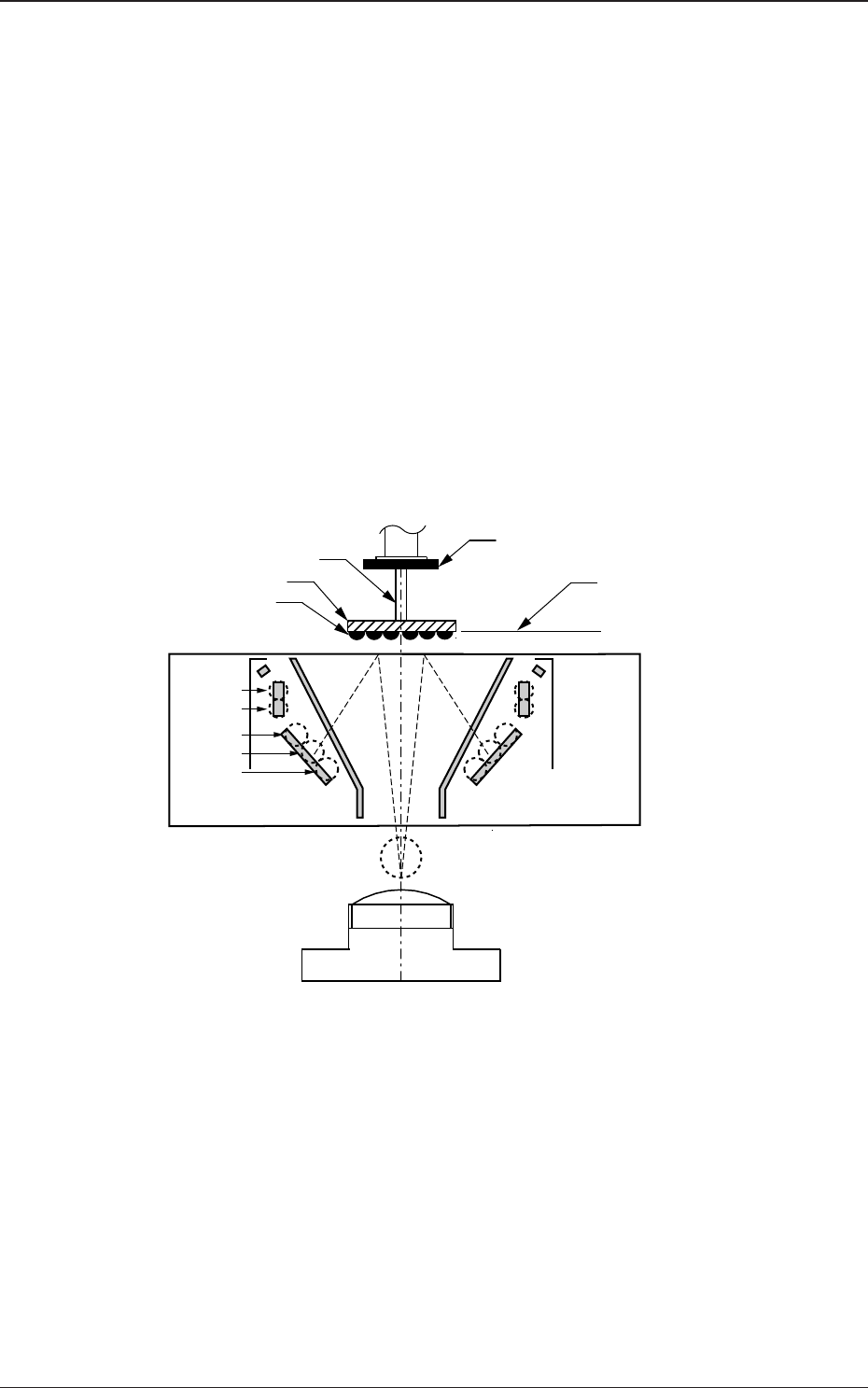

(C01_11) 点灯方式指定
设定用于元件识别的照明点灯状态。
(CCD照相机)
单眼镜
球
元件(BGA)
吸嘴
扩散板
聚焦面
元件识别照相机
反射2(同轴)
反射 3-1
反射 3-2
反射 1-1
反射 1-2
反射 1-3
Fig.6B72
