6OM-1732 3-3-9 (4) 包装规格示例 Note 图中的箭头表示元件传送方向。 3 端子的 TR、DI Fig.6C8 4 端子的 TR、DI Fig.6C9 5端 端子的 TR、DI Fig.6C10 2 端子的 DI Fig.6C11 1206-001 3.1 一般元件 (IC 除外 )
6OM-1732
3-3-8
(3) 包装规格
在元件 ID 的第 15、16 字符追加包装规格，如下所示。
元件 ID:
第 15 字符 :表示引脚在哪个方向。
L: 元件传送方向的左侧
R: 元件传送方向的右侧
F: 元件传送方向
B: 元件传送反方向
第 16 字符 :表示引脚数或粗细度。
1:1 个
2:2 个
3:3 个
B:粗引脚
例 :(a)TR1608 － 3B0SAN －
包装方向 L 侧有一个引脚时
(b)TR2915 － 4B0SAN －
包装方向 R 侧有一个粗引脚时
1206-001
3.1 一般元件 (IC 除外 )
6OM-1732
3-3-9
(4) 包装规格示例
Note
图中的箭头表示元件传送方向。
3端子的 TR、DI
Fig.6C8
4端子的 TR、DI
Fig.6C9
5端端子的 TR、DI
Fig.6C10
2端子的 DI
Fig.6C11
1206-001
3.1 一般元件 (IC 除外 )
6OM-1732
3-3-10

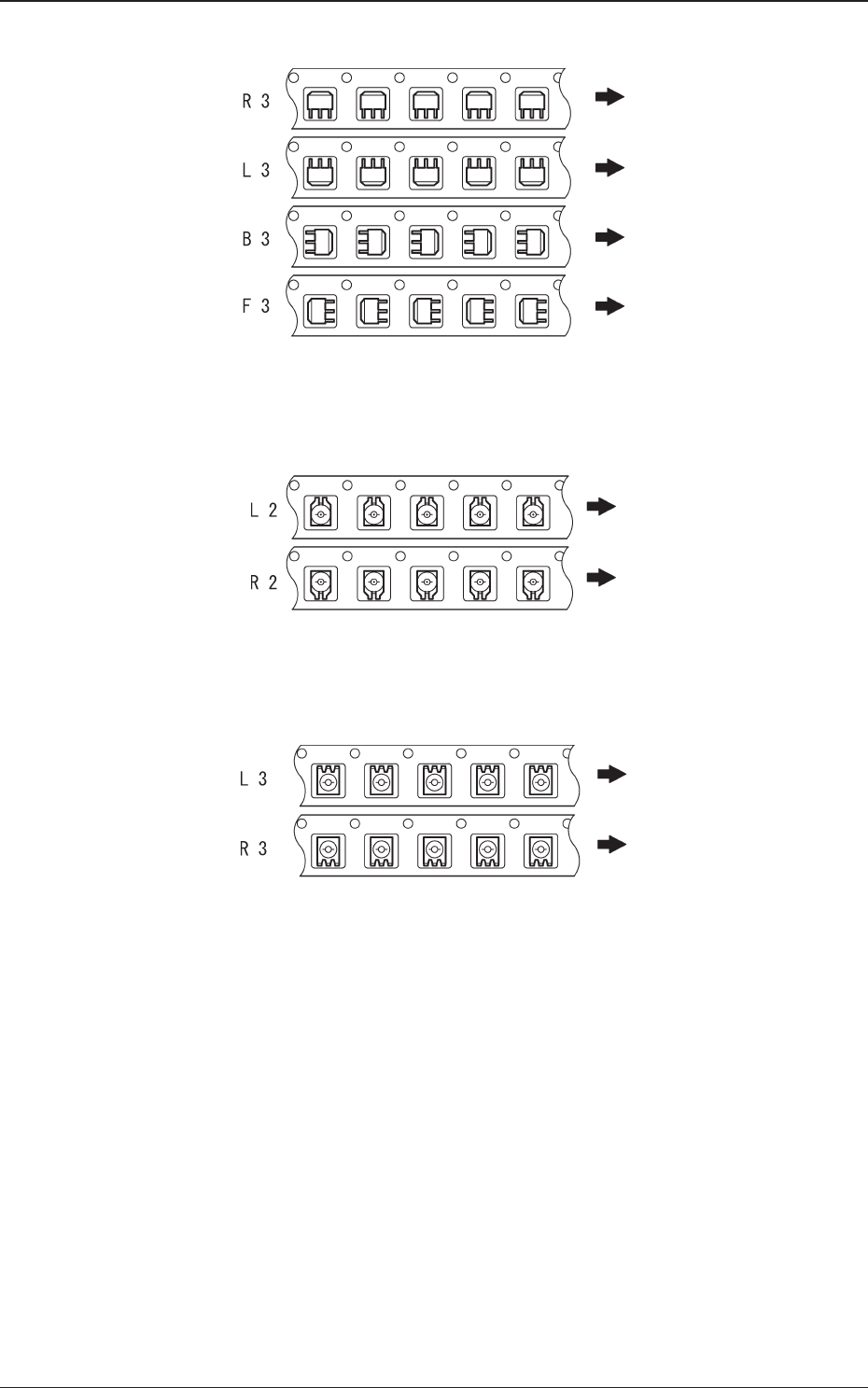

PTR、CPTR、MPTR
Fig.6C12
半固定 VR( 一侧 2 端子 )
Fig.6C13
半固定 VR、Table 6C( 一侧 3 端子 )
Fig.6C14
1206-001
3.1 一般元件 (IC 除外 )
