6OM-1732 2-2-41 (B01_15) 电极类型数据 设定电极形状、尺寸。 • 对象元件 :BGA/CSP( 简单 )、BGA/CSP( 复杂 ) (1) 形状 设定电极形状。 (2) 尺寸 1[mm]、尺寸 2[mm] 设定电极的直径。 • 圆形时 尺寸1(电极直径) 元件仰视图 Fig.6B53 • 长方形时 尺寸1 X 尺寸2 Y Fig.6B54 1206-001 2.2 (B01) 形状数据
6OM-1732
2-2-40
(6) 组数
设定电极组数。
•
数据设定范围
BGA/CSP( 简单 ):1～30
BGA/CSP( 复杂 ):1～2000
•
对象元件 :BGA/CSP( 简单 )、BGA/CSP( 复杂 )
Note

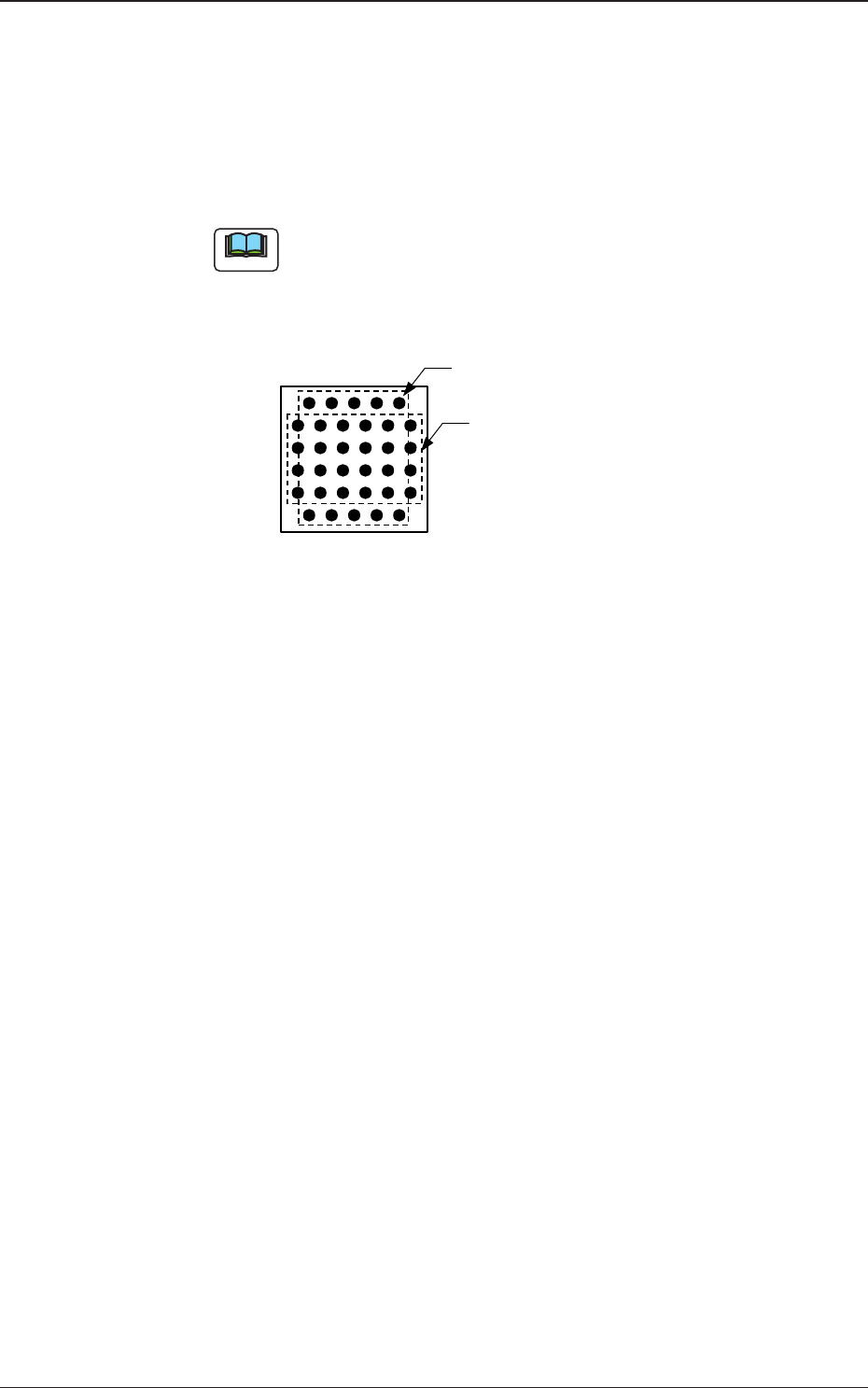

对于不能用一种排列方式表示的特殊排列 BGA，可增加电极组数使用。
电极组之间可以重叠。
例 :第 1 行与第 6 行的电极排列相对第 2 ～ 5 行偏离了半个间距。
电极组1
(4行6列)
电极组2
(2行5列)
元件仰视图
Fig.6B52
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-41
(B01_15) 电极类型数据
设定电极形状、尺寸。
•
对象元件 :BGA/CSP( 简单 )、BGA/CSP( 复杂 )
(1) 形状
设定电极形状。
(2)
尺寸 1[mm]、尺寸 2[mm]
设定电极的直径。
•
圆形时
尺寸1(电极直径)
元件仰视图
Fig.6B53
•
长方形时
尺寸1
X
尺寸2
Y
Fig.6B54
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-42
(BO1_16) 电极组数据
设定如何分组元件电极。
(1) 类型编号
设定相应该组的电极类型数据编号。
•
数据设定范围
1～3
•
对象元件 :BGA/CSP( 简单 )
(2)
位置 X、Y[mm]

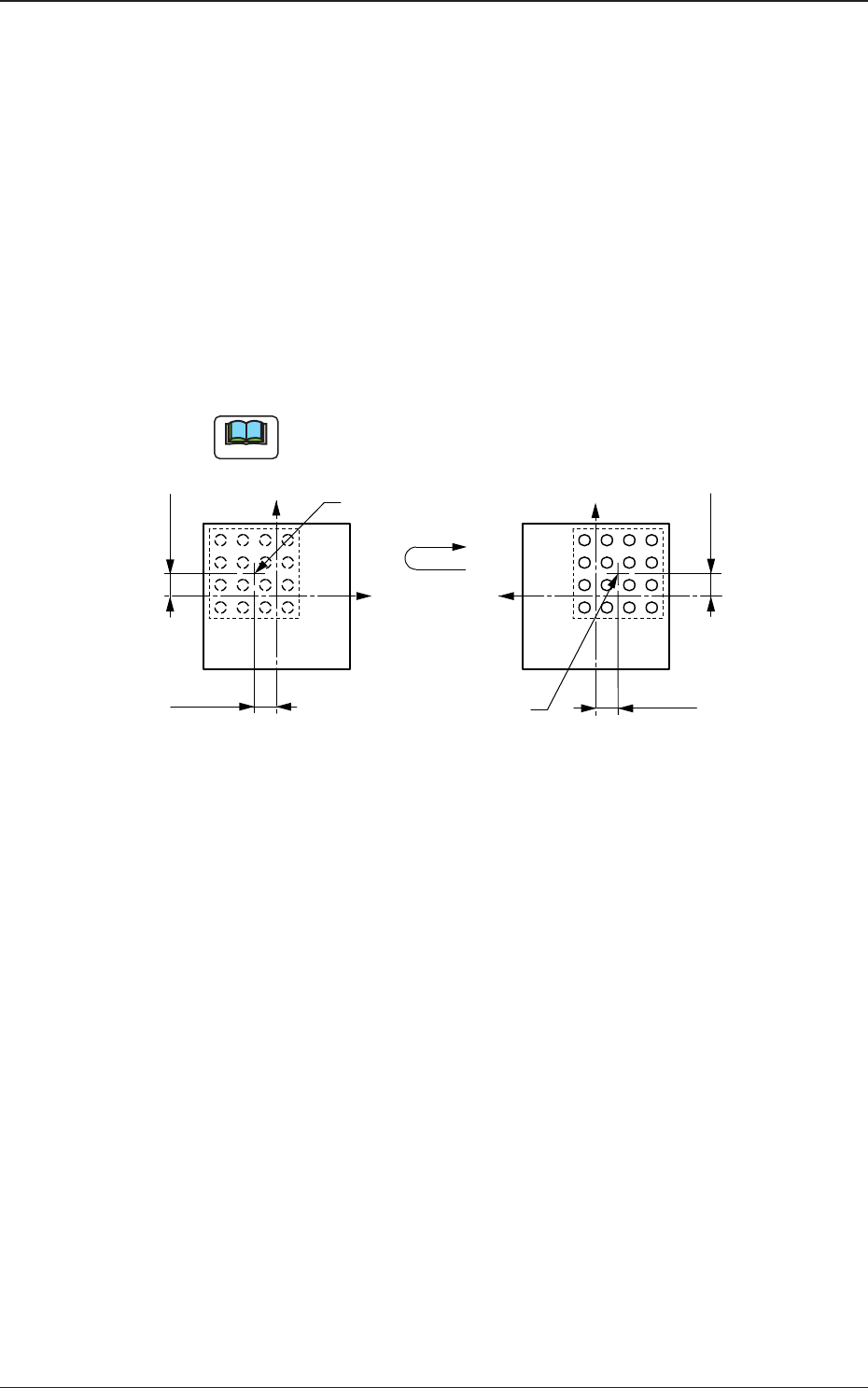

设定相对于模板中心的电极组中心位置。
Note
通常电极组中心为模板的中心，即 (X，Y)=(0，0)。
电极组中心
位置Y
位置Y
位置X
位置X
电极组中心
+Y
+Y
+X
+X
元件俯视图 元件仰视图
Fig.6B55
•
对象元件 :
BGA/CSP( 简单 )、BGA/CSP( 复杂 )
1206-001
2.2 (B01) 形状数据
