6OM-1732
2-2-13
(3) 类型数
设定引脚类型数。
有多个宽度和长度不同的引脚时，设定引脚类型的数量。
只对该项目设定的引脚类型数设定引脚宽度、长度、全长、形状。
•
数据设定范围
1～4
•
对象元件 :IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
(4)
组数
设定引脚组 ( 引脚集合 ) 的数量。
•
数据设定范围
1～8
•
对象元件 :IC( 复杂 )、连接器 ( 复杂 )、
其他带引脚 ( 复杂 )
例 :引脚组数为 2 时
引脚组1
引脚组2
元
件
传
送
方
向
Fig.6B20
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-14
(5) 扩展设定
设定是否设定扩展数据。
选择
“
是
”
或
“
否
”
。
•
对象元件:IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
选择扩展数据为
“
是
”
，就可以设定引脚缺少信息的扩展数据。
可以设定的扩展数据看下表。
Table 6B15
IC 连接器 其他带引脚
简单 复杂 简单 复杂 简单 复杂
组位置 ( 宽度方向 )
组位置 ( 长度方向 )
○ - ○ - ○ -
检查条件 ○ ○ ○ ○ ○ ○
缺少块数 - ○ - ○ - ○
缺少数、开始位置 ○ ○ ○ ○ ○ ○
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-15

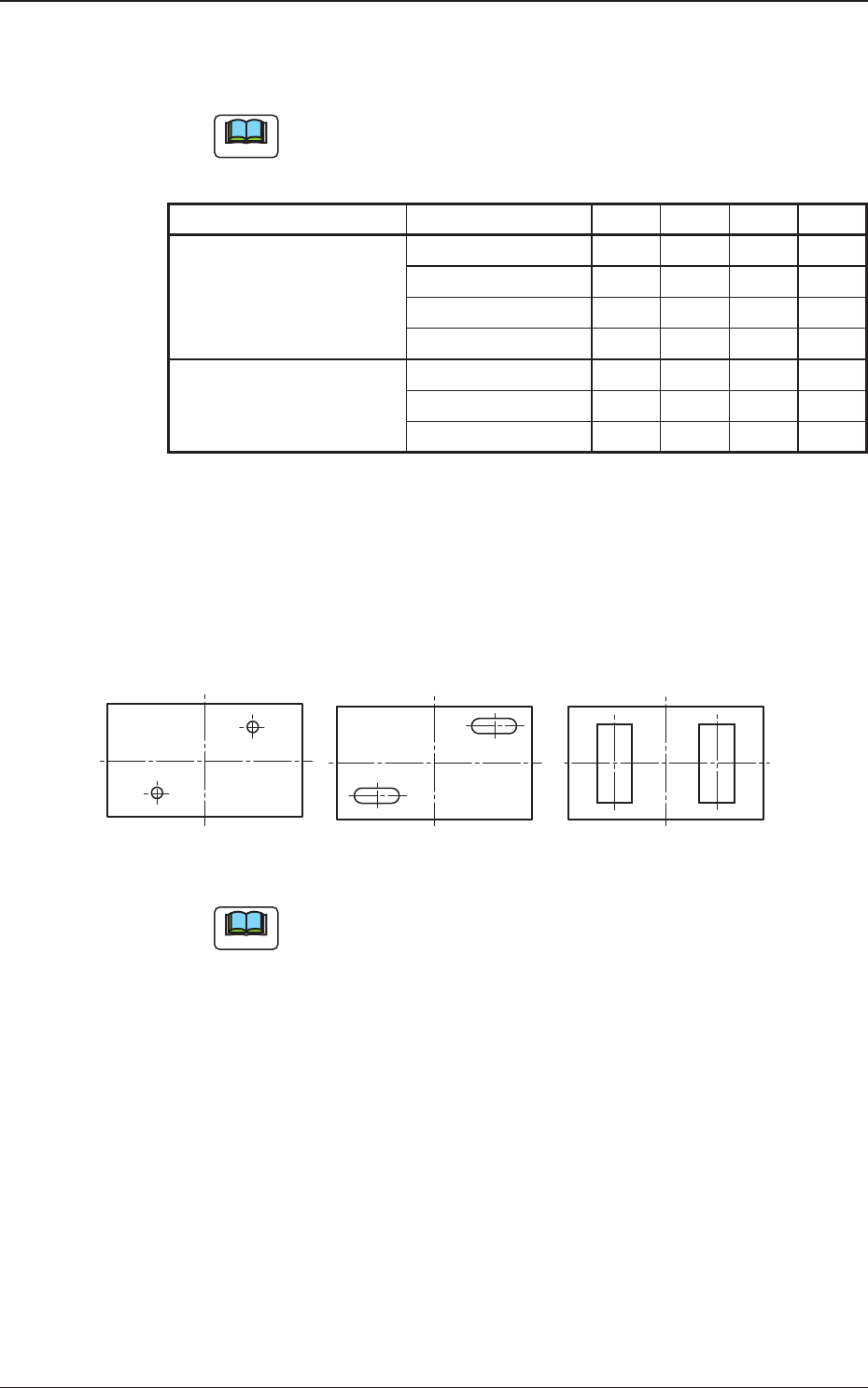

(B01_10) 管脚 ( 引脚 ) 类型
进行特定每个引脚的宽度和长度等形状的设定。
Note
根据元件形状和类型，如下所示设定的数据也会不同。
Table6B16
元件形状 类型 形状 宽度 长度 全长
IC 弯曲形 ( 鸥翼型 ) - ○ ○ -
J形 - ○ ○ ○
直线型 - ○ ○ ○
无管脚 ( 无引线 ) - ○ - ○
连接器、
其他带引脚
标准 - ○ ○ -
电极 ○ ○ - ○
其它 - ○ ○ ○
(1)形状
从以下选择引脚形状。
圆形 :指定圆形电极时选择。
椭圆形:指定椭圆形电极时选择。
长方形:指定长方形电极时选择。
长方形
圆形
椭圆形
Fig.6B21
Note
(a)引脚类型为
“
电极
”
时设定。
(b)指定
“
圆形
”
或
“
椭圆形
”
时，请确认是否满足以下条件。
•
指定的电极看起来完全独立。
•
对象元件 : 连接器 ( 复杂 )、其他带引脚 ( 复杂 )
1206-001
2.2(B01)形状数据
