6OM-1732 2-2-5 (2) T( 厚度 )、t( 厚度 )、Ut( 厚度 )[mm] 设定元件的厚度。 T( 厚度 ) : 从元件贴装面到元件最上面的厚度 t( 厚度 ) : 从元件贴装面到吸嘴吸取面的厚度 Ut( 厚度 ) : 从元件最下面到元件贴装面的厚度 • 对象元件 : 适用于所有对象元件。 T＝t 吸嘴 元件贴装面 Ut＝0 T＝t 吸嘴 元件贴装面 Ut＝0 T＝t 吸嘴 元件贴装面 Ut＝…
6OM-1732
2-2-4
(B01_02) 元件尺寸
(1) X( 横 )、Y( 纵 )[mm]
设定模板部的 X、Y 尺寸。
•
对象元件 :圆筒、方形、异形、IC( 简单 )、
连接器 ( 简单 )、其他带引脚 ( 简单 )、
BGA/CSP( 简单 )、BGA/CSP( 复杂 )
无引脚
X
X
Y
Y
圆筒
方形
异形
X
Y
元
件
传
送
方
向
Fig.6B3
带引脚
其他带引脚
X
Y
X
Y
IC
Y
X
连接器
元
件
传
送
方
向
元件俯视图
Fig.6B4
区域阵列
BGA
X
Y
元
件
传
送
方
向
元件俯视图
Fig.6B5
Note
异形的情况，Y 尺寸只在形状指定为
“
通常 ( 矩形 )
”
时设定。
形状指定为
“
圆形
”
时，只设定 X( 直径 )。
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-5
(2) T( 厚度 )、t( 厚度 )、Ut( 厚度 )[mm]
设定元件的厚度。
T( 厚度 ) :从元件贴装面到元件最上面的厚度
t( 厚度 ) :从元件贴装面到吸嘴吸取面的厚度
Ut( 厚度 ) :从元件最下面到元件贴装面的厚度
•
对象元件
:适用于所有对象元件。
T＝t
吸嘴
元件贴装面
Ut＝0
T＝t
吸嘴
元件贴装面
Ut＝0
T＝t
吸嘴
元件贴装面
Ut＝0
T 和 t 相同示例
Fig.6B6
T
t
吸嘴
元件贴装面
T
t
吸嘴
元件贴装面
Ut＝0
Ut＝0
Ｔ
吸嘴
元件贴装面
ｔ
Ut
T 和 t 不同示例
Fig.6B7
Notice
元件厚度 (T、t、Ut) 的设定与实际元件尺寸不符时，有可能发生吸
取元件与先装元件或线路板滑道碰撞。
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-6

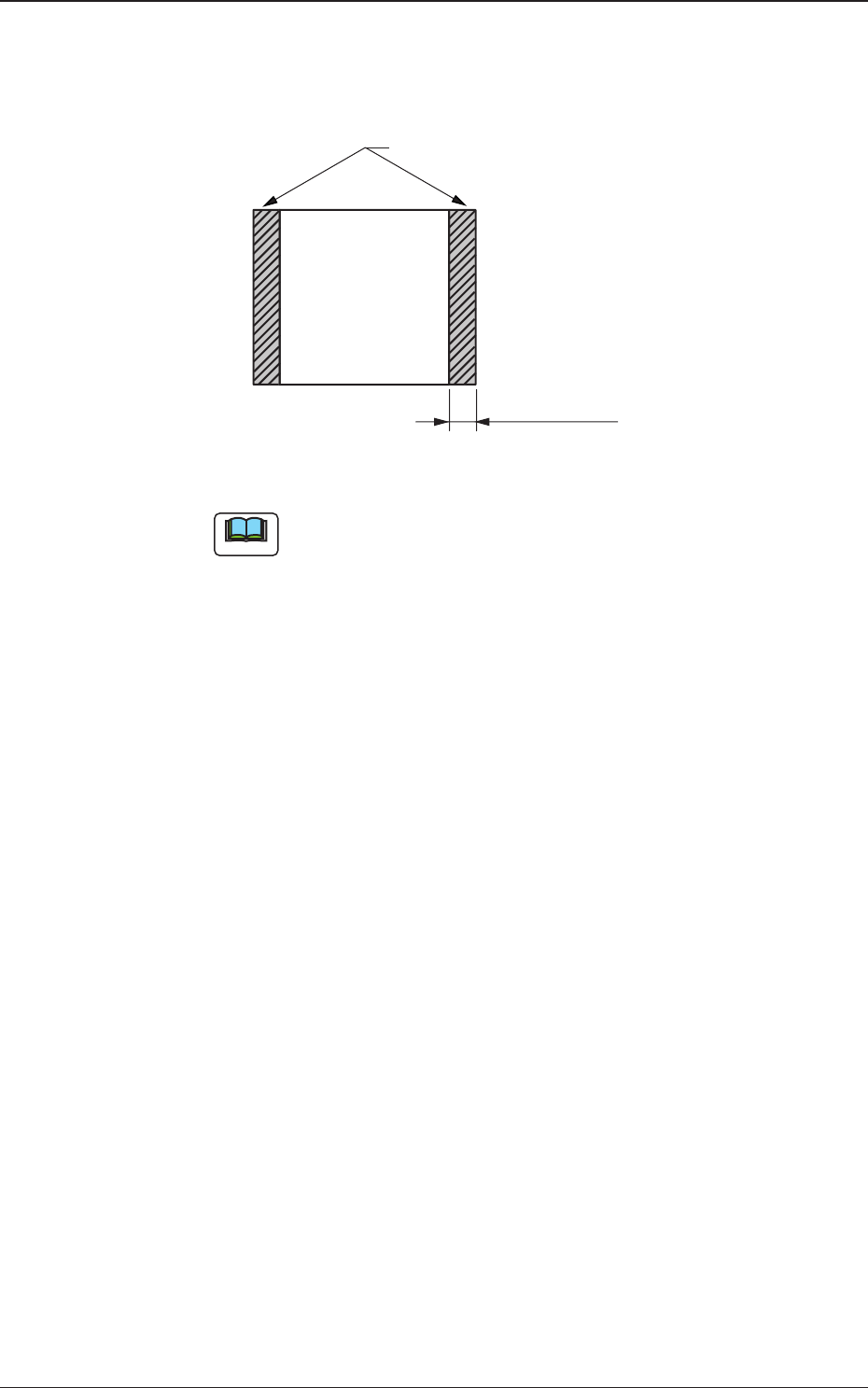

(3) 电极尺寸 [mm]
设定元件的电极尺寸。
是图解数据。
电极
电极尺寸
Fig.6B8
Note
(a)左右电极尺寸为相同尺寸。
(b)元件整体明亮反射时，请将该数据设定为
“
0
”
。
•
对象元件:方形
1206-001
2.2 (B01) 形状数据
