(E01_04) Shuttle( 往返式 ) 供料器数据
Note
在元件供给数据的可否使用中，将往返式料盘的使用选择为
“
可以
”
时进行设定。
(1) Shuttle 轴减速指定
从以下选择往返轴搬送速度的减速。
无减速 10% 减速 20% 减速 30% 减速 40% 减速
50% 减速 60% 减速 70% 减速 80% 减速 90% 减速
Note
动作时有可能在料盘内发生元件偏离时，请适当设定。
(2)升降机速度
从以下选择托盘升降机上下速度的减速。
无减速 10% 减速 20% 减速 30% 减速 40% 减速
50% 减速 60% 减速 70% 减速 80% 减速 90% 减速
Note
(a) 动作时有可能在料盘内发生元件偏离时，请适当设定。
(b) 在实际运行中，遵循料盘内品种群中最大的减速指定驱动。
(3)横断 ( 料盘拉钩 ) 速度
从以下选择从料箱拉出托盘以及收存托盘时的料盘拉钩轴搬送速度。
无减速 10% 减速 20% 减速 30% 减速 40% 减速
50% 减速 60% 减速 70% 减速 80% 减速 90% 减速
Note
动作时有可能在料盘内发生元件偏离时，请适当设定。
(4) P&PV 速度
从以下选择 P&PV 搬送速度的减速。
无减速 10% 减速 20% 减速 30% 减速 40% 减速
50% 减速 60% 减速 70% 减速 80% 减速 90% 减速
Note
动作时有可能发生元件偏离时，请适当设定。
(5) 吸取垫类型
从以下选择吸取垫类型。
不指定 PP01 PP02 PP03
PP04(KYL-M8668-00) PP05 PP06 PP07
1206-001
2.5(E01)供给数据
6OM-1732
2-2-106
(6)接受 ( 收 ) 盘垫类型
从以下选择接收盘垫类型。
不指定 SP01 SP02 SP03 SP04(KYL-M8669-000)
SP05 SP06 SP07 SP08 SP31
(E01_05) 多段供料器数据
Note
在元件供给数据种类中，选择了
“
多段供料器
”
时进行设定。

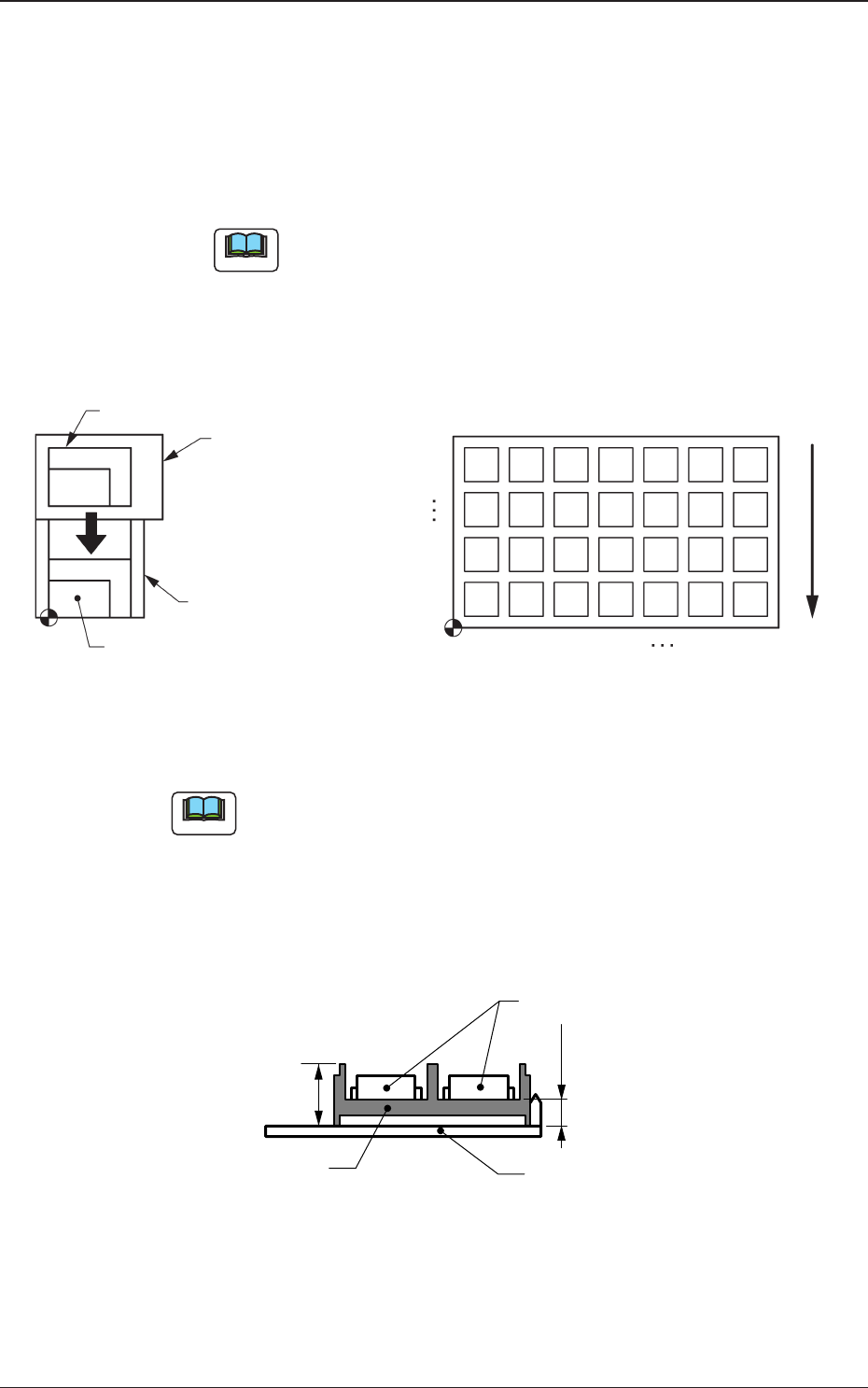

(1) 矩阵 X、Y
设定料盘矩阵的 X 方向的数、Y 方向的数。
托盘
多段供料器
料盘拉钩
料盘
Y方向(行)
元
件
传
送
方
向
X方向(列)
料盘俯视图
99
2
1
99
2
1
3
Fig.6B105
Note
吸取顺序为阵列中的 (1，1)、(1，2)、(1，3)、…、(2，1)、
(2，2)、…顺序。
(2)高度 h、H[mm]
H
: 设定料盘下面到料盘上面的高度。
h
: 设定料盘下面到料盘的元件收纳面的高度。
元件
托盘
料盘
侧面图
高度h
高度H
Fig.6B106
1206-001
2.5(E01)供给数据
6OM-1732
2-2-107
(3) 侧面长度 X、Y[mm]
设定离 (X,Y)=(1,1) 的元件收纳部中心的尺寸。
Y方向
元
件
传
送
方
向
X方向
料盘俯视图
99
2
1
99
2
1
3
侧长Y
侧长X
Fig.6B107
(4) 间隔 ( 间距 )X、Y[mm]
设定料盘阵列之间 ( 元件收纳部中心之间 ) 尺寸。
Y方向
元
件
传
送
方
向
X方向
99
2
1
992
1
3
间距Y
间距X
料盘俯视图
Fig.6B108
