3. 标准元件 ID 的检索
为了在线路板上贴装元件，必须在线路板程序中设定准备贴装元件的
元件 ID。
为此检索贴装元件是否以标准元件 ID 登录在另外一本使用说明书
“
元件库数据 ( 元件数据库 )NT05001
”
中。
标准元件 ID 的检索 进行检索之前，从交货规格图、目录、实际
元件准备以下信息。
•
元件厂家名称、元件名称
•
厂家决定的元件类型、封装名称
关于检索方法，请参照使用说明书
“
元
件库数据 NT05001
”
相关内容。
有登录 使用相应的标准元件 ID。
无登录 新建元件数据库。
请参照
“
第四章元件数据库的新建
”
章节。
Reference
Reference
1206-001
3. 标准元件 ID 的检索
6OM-1732
1-3-21206-001
6OM-1732
1-4-1

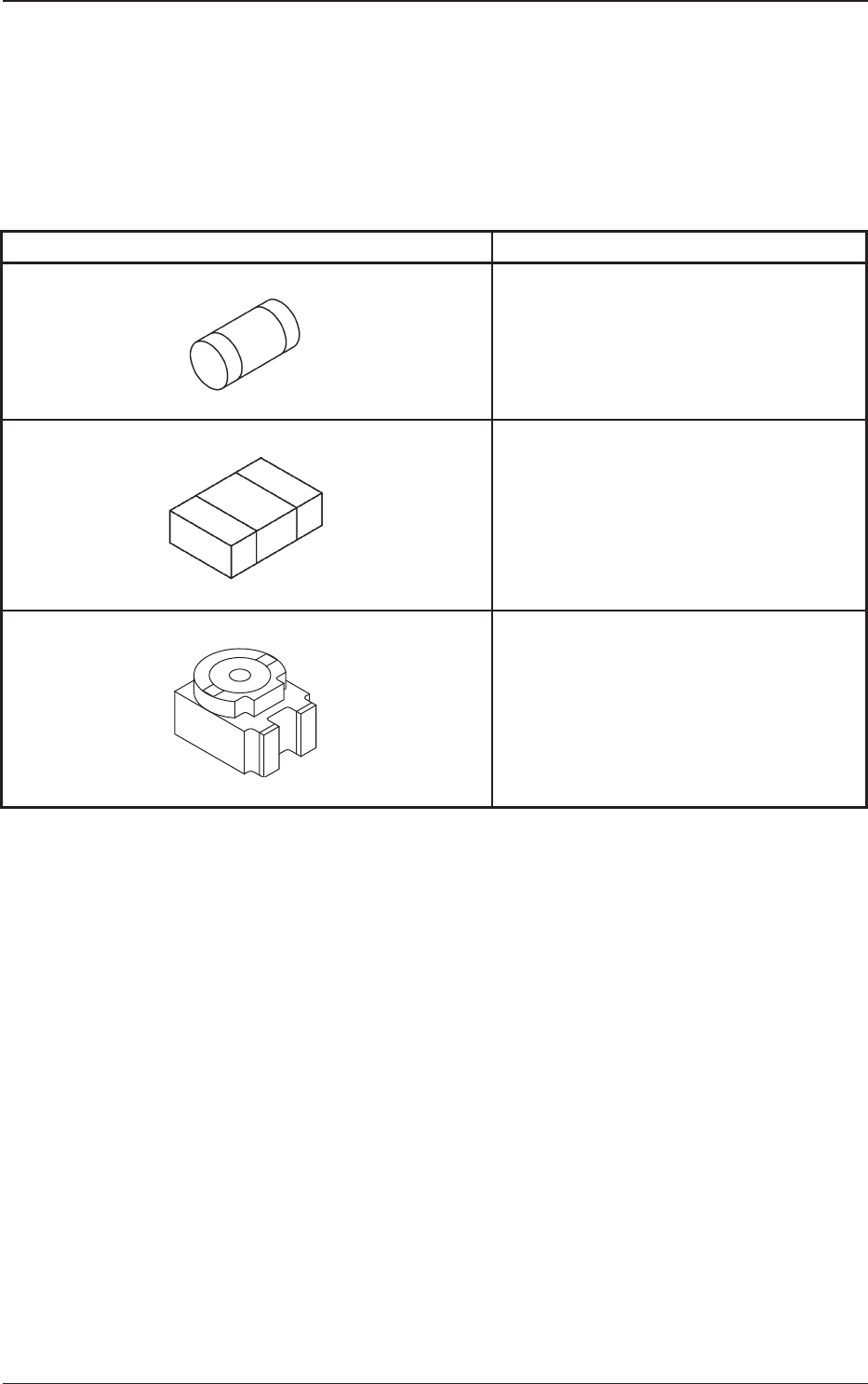

4. 元件形状的分类
为了区分元件数据库组，对元件形状进行分类。
4.1 无引脚
Table 6A3
元 件 形 状 对象参考元件
圆筒
FA3
•
圆筒片状元件
电阻器、电容器、二极管、
其他类似形状元件
方形
FA4
•
方形片状元件
电阻器、叠层电容器、线圈、
片状陶瓷滤波器、
其他类似形状元件
异形
FA5
•
异形片状元件
半固定电位器、
微调电容器、
其他类似形状元件
