6OM-1732 2-2-17 (3) 长度 [mm] 设定从模板露出的引脚长度。 • 对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、 连接器 ( 复杂 )、其他带引脚 ( 简单 )、 其他带引脚 ( 复杂 ) IC 元件 长 鸥翼型 长 J形 直线型 长 长 长 长 标准 长 其他 连接器、其他带引脚元件 Fig.6B23 Note IC 元件只在 “ 弯曲形 ( 鸥翼型 ) ” 、 “ J…
6OM-1732
2-2-16
(2) 宽度 [mm]
设定引脚的宽度。
•
对象元件:IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
IC 元件
宽
宽 宽
鸥翼型 J形
直线型
宽
宽
标准
电极
宽
其他
宽
无引线
Fig.6B22
连接器、其他带引脚
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-17

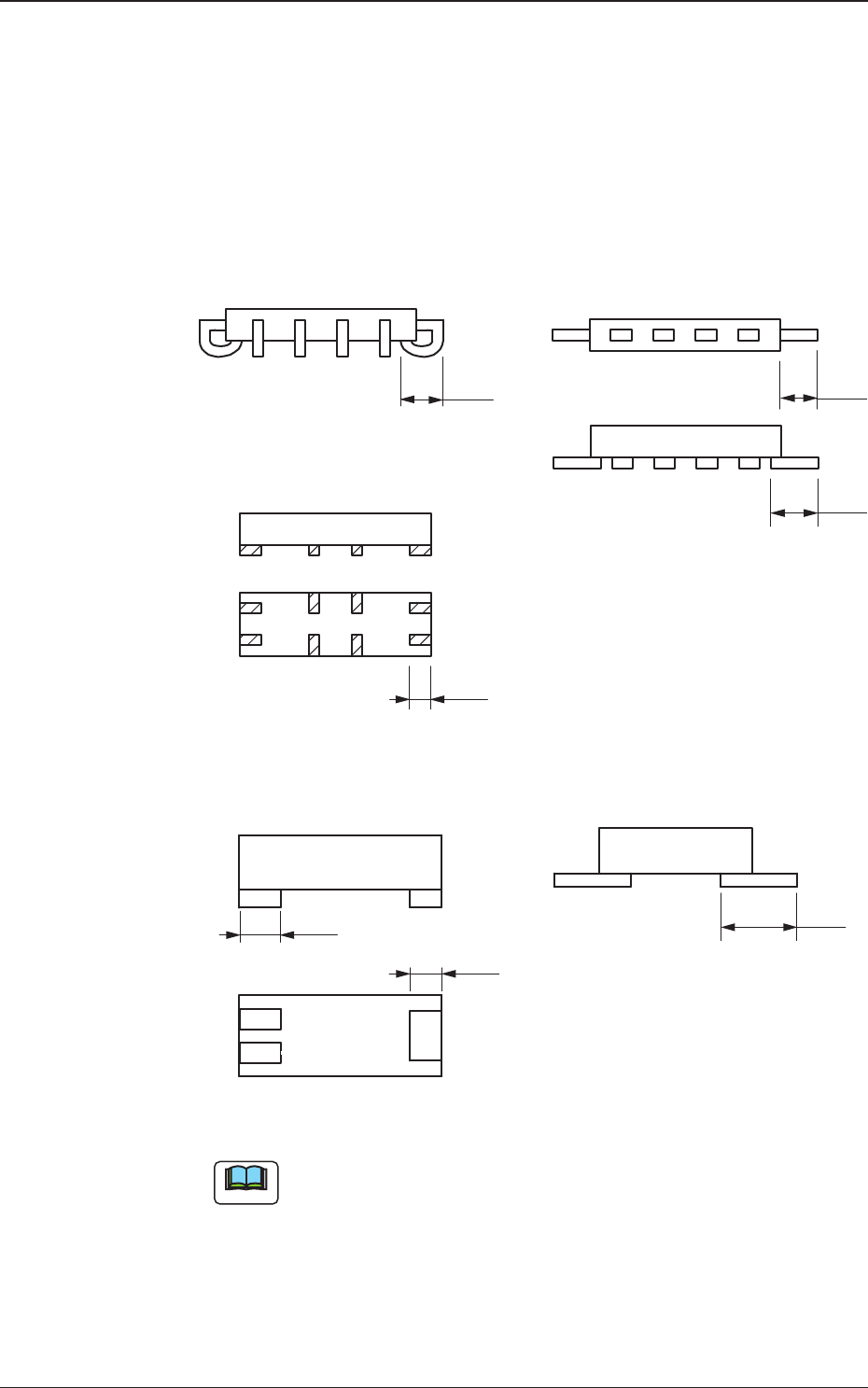

(3) 长度 [mm]
设定从模板露出的引脚长度。
•
对象元件:IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
IC 元件
长
鸥翼型
长
J形
直线型
长
长
长 长
标准
长
其他
连接器、其他带引脚元件
Fig.6B23
Note
IC 元件只在
“
弯曲形 ( 鸥翼型 )
”
、
“
J 形
”
、
“
直线型
”
时设定。
连接器或其他带引脚元件时，只在引脚类型为
“
标准
”
、
“
其它
”
时
设定。
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-18
(4) 全长 [mm]
设定引脚的原始长度。
•
对象元件:IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
IC 元件
全长
全长
J形
直线型
全长
无引线
全长
全长
全长
电极
其他
全长
Fig.6B24
Note
IC 元件只在
“
J形
”
、
“
直线型
”
、
“
无管脚 ( 无引线 )
”
时设定进行设定。
连接器或其他带引脚元件时，只在引脚类型为
“
电极
”
、
“
其它
”
时
设定。
连接器、其他带引脚
1206-001
2.2 (B01) 形状数据
