6OM-1732 2-2-16 (2) 宽度 [mm] 设定引脚的宽度。 • 对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、 连接器 ( 复杂 )、其他带引脚 ( 简单 )、 其他带引脚 ( 复杂 ) IC 元件 宽 宽 宽 鸥翼型 J形 直线型 宽 宽 标准 电极 宽 其他 宽 无引线 Fig.6B22 连接器、其他带引脚 1206-001 2.2 (B01) 形状数据
6OM-1732
2-2-15
(B01_10) 管脚 ( 引脚 ) 类型
进行特定每个引脚的宽度和长度等形状的设定。
Note
根据元件形状和类型，如下所示设定的数据也会不同。
Table6B16
元件形状 类型 形状 宽度 长度 全长
IC 弯曲形 ( 鸥翼型 ) - ○ ○ -
J形 - ○ ○ ○
直线型 - ○ ○ ○
无管脚 ( 无引线 ) - ○ - ○
连接器、
其他带引脚
标准 - ○ ○ -
电极 ○ ○ - ○
其它 - ○ ○ ○
(1)形状
从以下选择引脚形状。
圆形 :指定圆形电极时选择。
椭圆形:指定椭圆形电极时选择。
长方形:指定长方形电极时选择。
长方形
圆形
椭圆形
Fig.6B21
Note
(a)引脚类型为
“
电极
”
时设定。
(b)指定
“
圆形
”
或
“
椭圆形
”
时，请确认是否满足以下条件。
•
指定的电极看起来完全独立。
•
对象元件 : 连接器 ( 复杂 )、其他带引脚 ( 复杂 )
1206-001
2.2(B01)形状数据
6OM-1732
2-2-16
(2) 宽度 [mm]
设定引脚的宽度。
•
对象元件:IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
IC 元件
宽
宽 宽
鸥翼型 J形
直线型
宽
宽
标准
电极
宽
其他
宽
无引线
Fig.6B22
连接器、其他带引脚
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-17

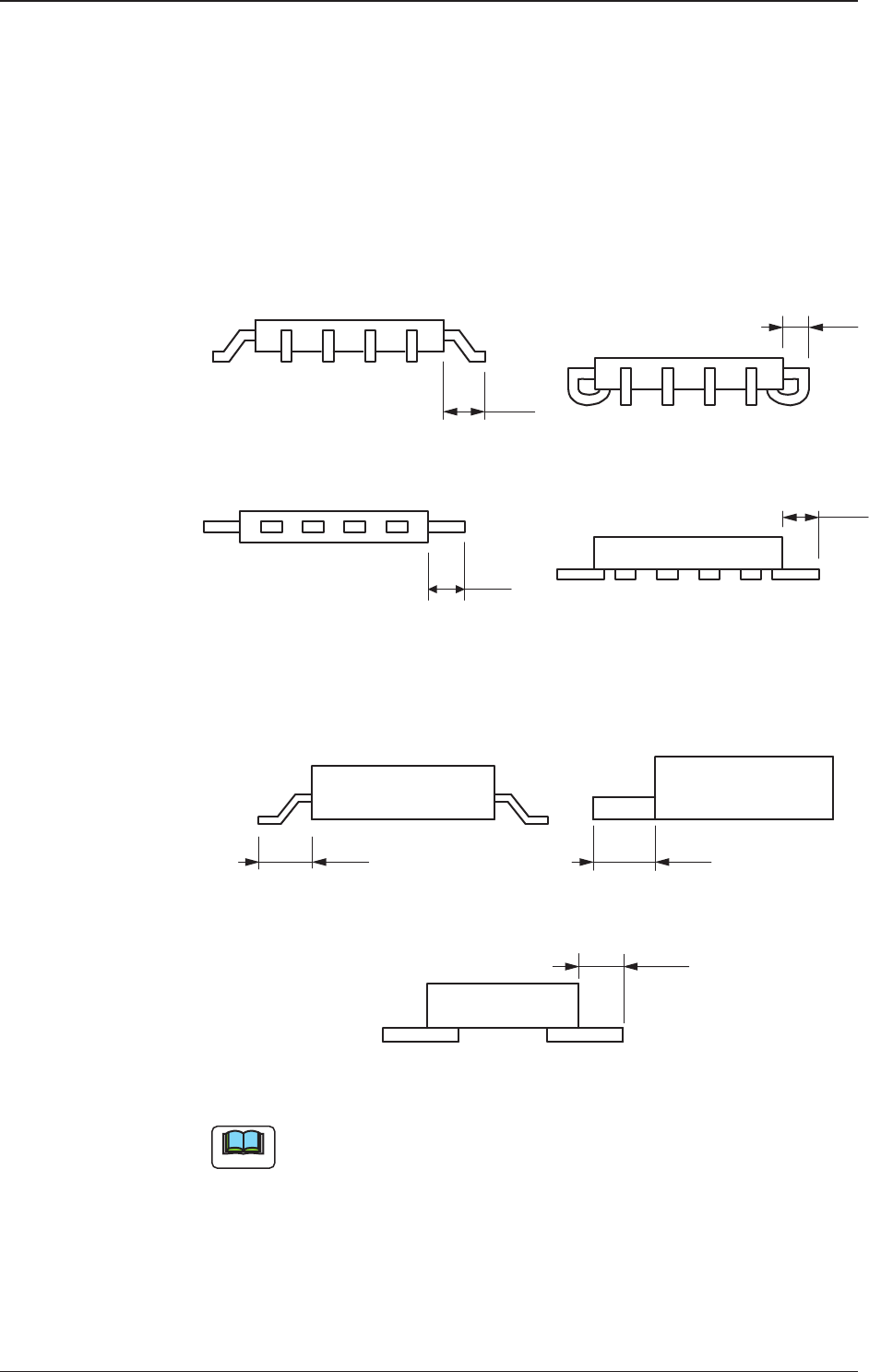

(3) 长度 [mm]
设定从模板露出的引脚长度。
•
对象元件:IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
IC 元件
长
鸥翼型
长
J形
直线型
长
长
长 长
标准
长
其他
连接器、其他带引脚元件
Fig.6B23
Note
IC 元件只在
“
弯曲形 ( 鸥翼型 )
”
、
“
J 形
”
、
“
直线型
”
时设定。
连接器或其他带引脚元件时，只在引脚类型为
“
标准
”
、
“
其它
”
时
设定。
