(7) 点灯方式
从以下选择极性判定中使用的点灯方式。
自动:自动设置所有的点灯方式。
手动:可按照照明类别设定点灯 / 关灯。
•
对象元件 :BGA/CSP( 简单 )、BGA/CSP( 复杂 )
Note
(a)因照明状态而无法进行识别时，必须为该元件设定合适的照明点
灯方式。
(b)在
“
照明方式
”
中被选定了
“
透过方式
”
时用透过照明用识别算
法进行识别处理，被选定了
“
反射方式
”
时用反射照明用识别算
法进行识别处理。
(c)设定该数据时，设定识别数据设定为
“
手动
”
。
点灯方式 透过
设定点灯方式为
“
手动
”
时，选择透过识别用的点灯 / 关灯。
点灯方式 反射 3( 环状上 )
设定点灯方式为
“
手动
”
时，选择位于上侧的反射用环状照明的点灯
/ 关灯。
点灯方式 反射 2( 同轴 )
设定点灯方式为
“
手动
”
时，选择反射用同轴照明的点灯 / 关灯。
点灯方式 反射 1( 环状下 )
设定点灯方式为
“
手动
”
时，选择位于下侧的反射用环状照明的点灯
/ 关灯。
1206-001
2.3 (C01) 认识 ( 识别 ) 数据
6OM-1732
2-2-81
(C01_22) 正反面判定
选设定元件的正反面判定方法。
•
对象元件 :除去圆筒，适用于所有对象元件。
•
在电阻芯片等的使用方法
吸取面 贴装面
Fig.6B85
使用电阻芯片等正反面鲜明的正反面判定功能时，设定如下 :
[1]
[2]
[3]
Fig.6B86
[1] 认识数据设定
设定为
“
手动
”
。
[2] 正反面判定
设定为
“
使用
”
。
[3] 判定面明暗极性
设定为
“
明
”
。
Note
关于 [3] 的设定，请设定贴装面的明暗。
1206-001
2.3 (C01) 认识 ( 识别 ) 数据
6OM-1732
2-2-82
•
复杂形状时
Fig.6B87 的元件时，通常的反射照明中正反面照射相同，因此即使
设定电阻芯片等正反面判定，也无法进行判定，但是反射 ( 上 )BGA
照明亮灯时，如 Fig.6B88 所示，形成不同的照射，因此可以进行正
反面判定。
< 正常吸取时 > < 翻过来吸取时 >
通常的反射照明
Fig.6B87
< 正常吸取时 > < 翻过来吸取时 >
反射 ( 上 )BGA 照明
Fig.6B88

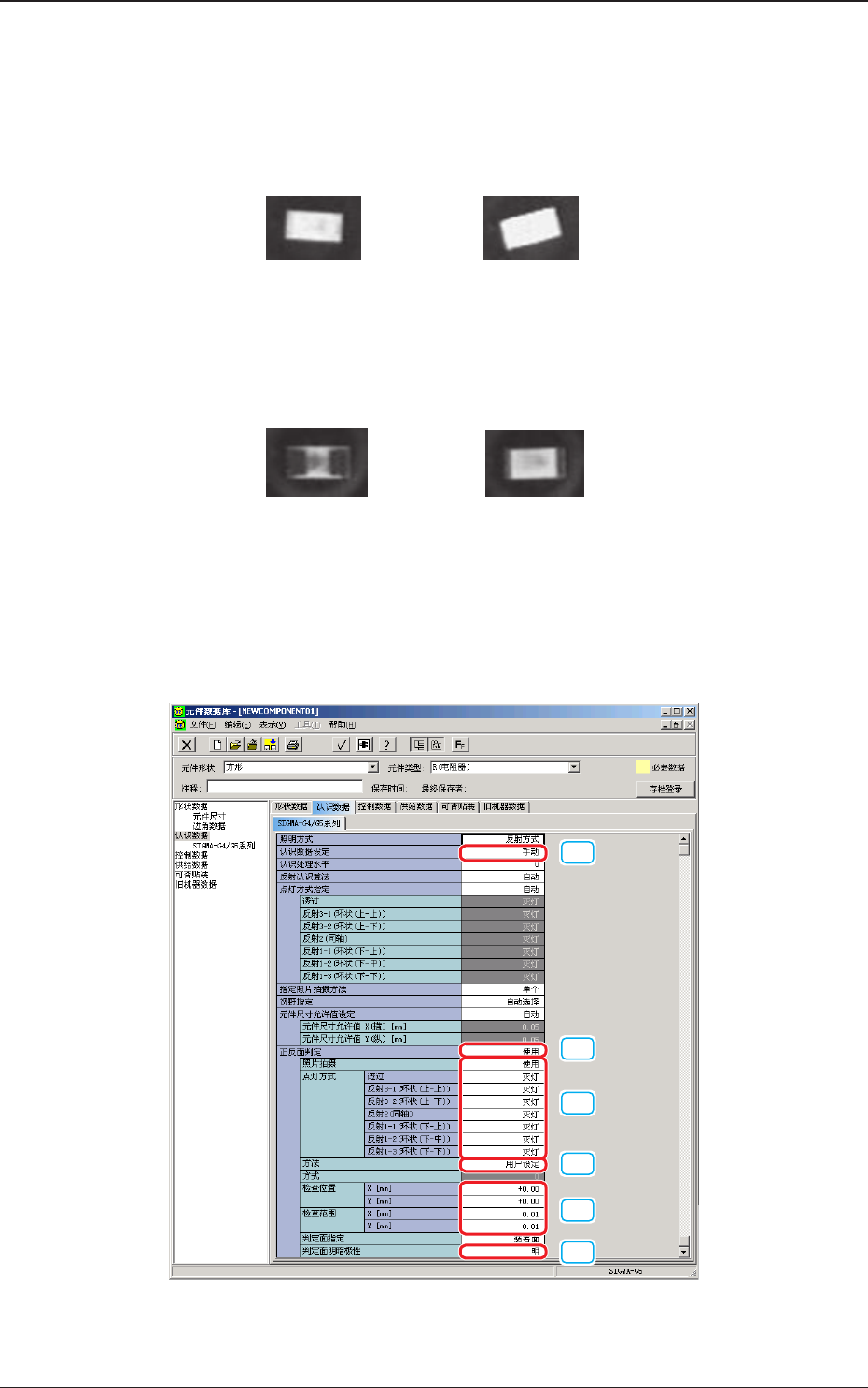

此时的元件数据库设定如下 :
[1]
[2]
[3]
[4]
[5]
[6]
Fig.6B89
1206-001
2.3 (C01) 认识 ( 识别 ) 数据
