6OM-1732
3-3-7
3.1.4 包装规格
(1) 对象元件
Table 6C3
元件类别 元件缩写 元件名称
DI DI 二极管
TR HEMT HEMT( 十字形状的元件 )
TR 晶体管
CPTR 紧凑功率晶体管
MPTR 小功率晶体管
PTR 功率晶体管
Table6C Table6C 微调电熔器
VR VR 半固定电位器
(2) 包装方向的决定方法
遵照
“
JISC0806电子元件编带
”
，见下图的说明。
L
R
L
F
B
Left(元件传送方向的左侧)
Back
反方向
Right(元件传送方向的右侧)
Forward
元件传送方向
Fig.6C7
1206-001
3.1 一般元件 (IC 除外 )
6OM-1732
3-3-8
(3) 包装规格
在元件 ID 的第 15、16 字符追加包装规格，如下所示。
元件 ID:
第 15 字符 :表示引脚在哪个方向。
L: 元件传送方向的左侧
R: 元件传送方向的右侧
F: 元件传送方向
B: 元件传送反方向
第 16 字符 :表示引脚数或粗细度。
1:1 个
2:2 个
3:3 个
B:粗引脚
例 :(a)TR1608 － 3B0SAN －
包装方向 L 侧有一个引脚时
(b)TR2915 － 4B0SAN －
包装方向 R 侧有一个粗引脚时
1206-001
3.1 一般元件 (IC 除外 )
6OM-1732
3-3-9

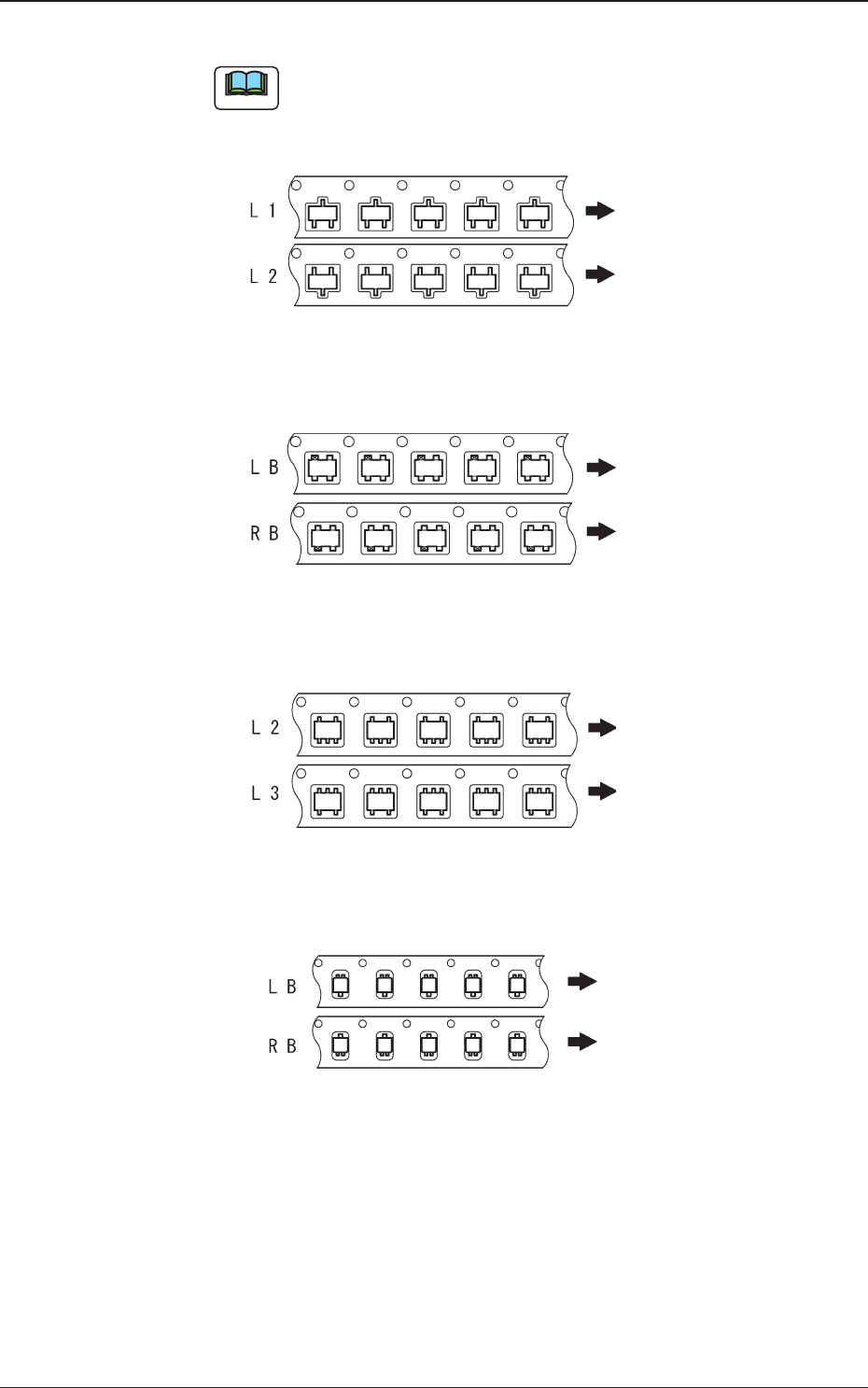

(4) 包装规格示例
Note
图中的箭头表示元件传送方向。
3端子的 TR、DI
Fig.6C8
4端子的 TR、DI
Fig.6C9
5端端子的 TR、DI
Fig.6C10
2端子的 DI
Fig.6C11
1206-001
3.1 一般元件 (IC 除外 )
