6OM-1732 2-2-50 (BO1_19) 组编号 设定相同特殊类型组的位置、数、间距、方向。 • 对象元件 :特殊 (1) 类型编号 设定对应该特殊组的特殊类型数据编号。 (2) 位置 宽度方向、长度方向 [mm] 设定特殊组的位置。 从设定外形尺寸的基准位置设定位置坐标。 L 形 U 形 边缘 长方形 椭圆 Fig.6B63 Note 坐标系如下。 ＋宽度方向 ＋长度方向 ＋宽度方向 ＋长度方向 ＋宽度方向 ＋长度方向 …
6OM-1732
2-2-49
(BO1_18) 类型编号
形状、宽度、高度等进行特定识别部位的设定。
W
W
H
H
W
H
W
L 形 U 形 边缘 长方形 椭圆
W
H
Fig.6B62
•
对象元件 :
特殊
(1) 形状
选择识别部位的形状。
(2)
幅 ( 宽度 )[mm]
设定识别部位的宽度。
(3) 高度 [mm]
设定识别部位的高度。
(4)
明暗
从以下选择识别部位照映其周围的方式。
标准:反射识别中发亮照射、透过识别中发暗照射时选择。
反向:反射识别中发暗照射、透过识别中发亮照射时选择。
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-50
(BO1_19) 组编号
设定相同特殊类型组的位置、数、间距、方向。
•
对象元件 :特殊
(1) 类型编号
设定对应该特殊组的特殊类型数据编号。
(2)
位置 宽度方向、长度方向 [mm]
设定特殊组的位置。
从设定外形尺寸的基准位置设定位置坐标。
L 形 U 形 边缘 长方形 椭圆
Fig.6B63
Note
坐标系如下。
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
Fig.6B64
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-51

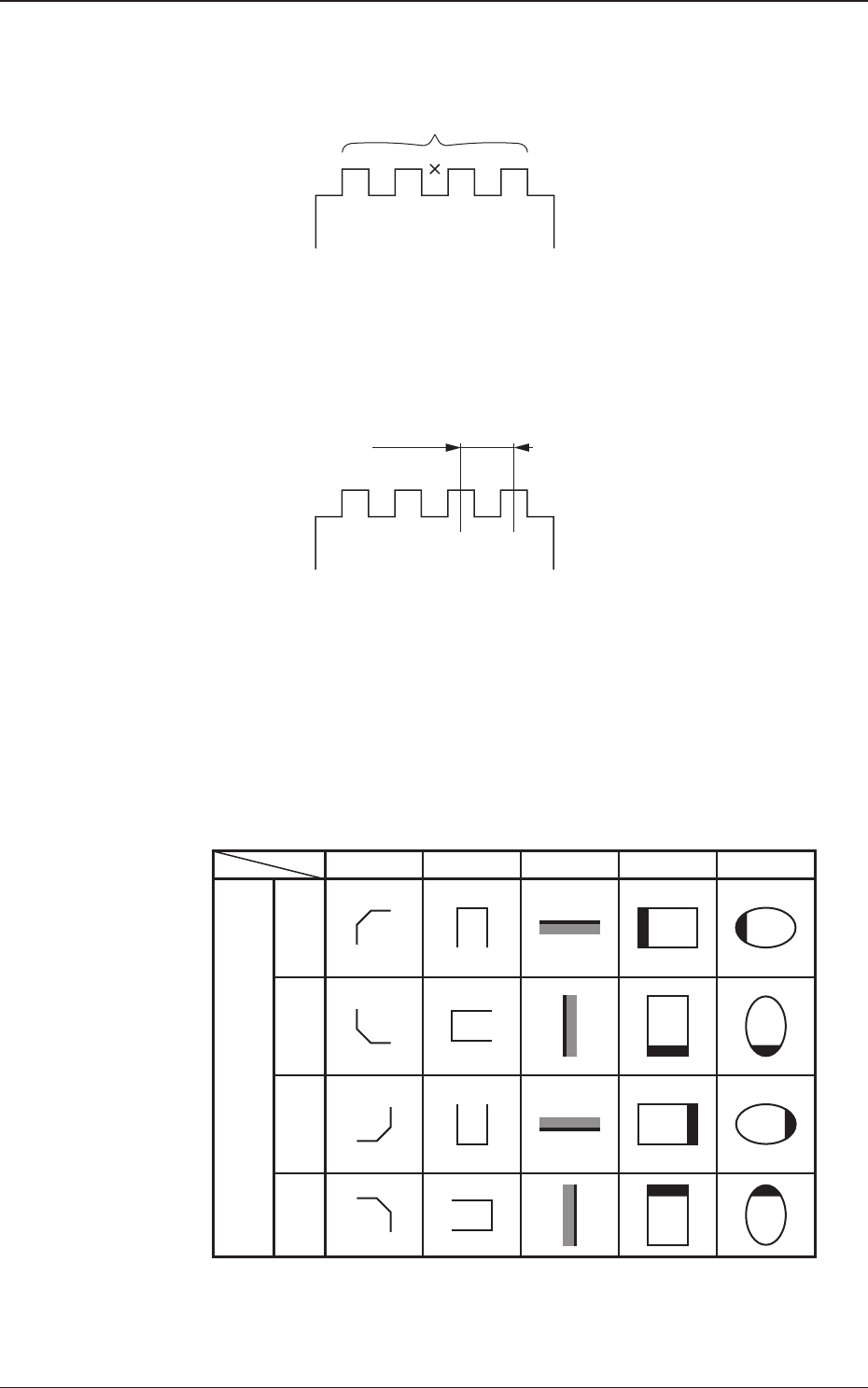

(3) 数[条 ]
设定特殊组内的数。
个数
元件
Fig.6B65
(4) 间距 [mm]
设定特殊组内的间距。
间距
元件
Fig.6B66
(5) 方向 [
°
]
设定特殊组的方向 ( 角度 )。
方向图像如下 :
可以按 1°单位设定。
Table 6B22
L形 U形 边缘
方向
0°
90°
180°
270°
长方形 椭圆
1206-001
2.2 (B01) 形状数据
