6OM-1732 2-2-31 (2) 设定方法 从以下选择元件边角的对称形式。 全部相同 : 设定 1 号边角数据，2 ～ 4 也被设定相同值。 左右对称 : 设定 1 和 2 的边角数据，4 和 3 也被设定相同值。 上下对称 : 设定 1 和 4 的边角数据，2 和 3 也被设定相同值。 个别设定 : 4 个边角必须全部设定。 • 对象元件 : 圆筒、方形、异形、IC( 简单 )、IC( 复杂 )、 …
6OM-1732
2-2-30
1206-001
2.2 (B01) 形状数据
(B01_12) 边角数据
设定元件边角的形状、尺寸 X、尺寸 Y 等。
X
Y
元
件
传
送
方
向
1
3
2
4
元件
Fig.6B41
Note
异形只在形状指定为
“
通常 ( 矩形 )
”
时设定。
(1) 边角数据指定
从以下选择边角数据的设定方法。
自动:自动设定认为合适的 4 个边角相同的值。
手动:可设定任意值。
•
对象元件:异形、IC( 简单 )、连接器 ( 简单 )、
其他带引脚 ( 简单 )
Note
边角形状特殊时和各边角的尺寸不同时、或者无法正常进行
“
自动
”
识别时，请
“
手动
”
设定。
6OM-1732
2-2-31
(2) 设定方法
从以下选择元件边角的对称形式。
全部相同:设定 1 号边角数据，2 ～ 4 也被设定相同值。
左右对称:设定 1 和 2 的边角数据，4 和 3 也被设定相同值。
上下对称:设定 1 和 4 的边角数据，2 和 3 也被设定相同值。
个别设定:4 个边角必须全部设定。
•
对象元件:圆筒、方形、异形、IC( 简单 )、IC( 复杂 )、
连接器 ( 简单 )、连接器 ( 复杂 )、
其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
(3) 形状
设定边角 1、2、3、4 的形状。
Table 6B19
无倒角 R 角面 C 角面 逆 R 角面 不检测
( 不良 )
•
对象元件:圆筒、方形、异形、IC( 简单 )、
IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
Note
(a) 指定 2 个以上边角形状为
“
不检测
”
( 不良 ) 时，无法检出边角。
(b) 选定
“
无倒角
”
时，无需设定
“
尺寸 X、Y
”
。
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-32

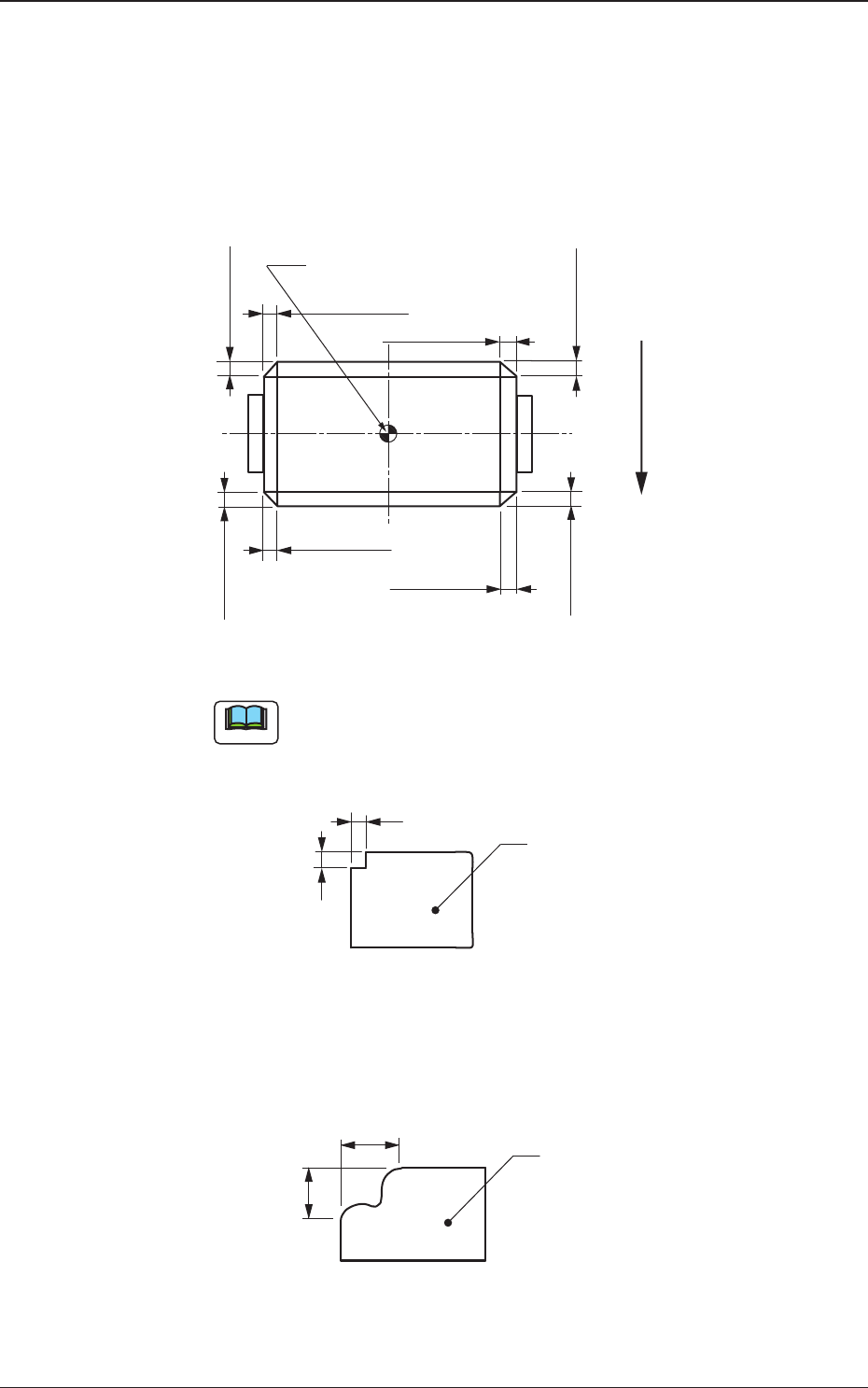

(4) 尺寸 X、Y[mm]
设定边角１、２、３、４的尺寸 X 和 Y。
•
对象元件:圆筒、方形、异形、IC( 简单 )、
IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
边角4X
边角1Y
元
件
传
送
方
向
边角4Y
边角3Y
边角2X
边角3X
边角2Y
边角1X
模板中心
Fig.6B42
Note
(a) 如下图中 A 边角的情况，即使
“
形状
”
设定为
“
不检测
”
时，也
设定
“
尺寸 X、Y
”
。
此时到边角类似位置为
“
尺寸 X、Y
”
。
X
Y
元件
A
Fig.6B43
(b)如下图，在元件边角存在如 A、B 的两个相似边角时，设定为
“
不
检测
”
( 不良 )。
此时
“
尺寸 X
”
设为 C 的尺寸，
“
尺寸 Y
”
设为Ｄ的尺寸。
A
B
C
D
元件
Fig.6B44
1206-001
2.2 (B01) 形状数据
