6OM-1732 3-3-12 3.2 IC 元件 1 7 6 5 4 3 2 10 9 8 13 12 11 16 15 14 17 元件ID: 3.2.2 序号 3.2.1 元件名、引脚数 3.2.3 厂家名称的缩写 3.2.4 包装规格 Fig.6C16 3.2.1 元件名、引脚数 第 ～ 字符表示元件名、引脚数。 Note 第 字符必须使用字母表 (A ～ Z)。 (1) 元件名 ( 元件缩写 ) 元件名分别用已定的元件缩写…
6OM-1732
3-3-11
HEMT
Fig.6C15
1206-001
3.1 一般元件 (IC 除外 )
6OM-1732
3-3-12
3.2 IC 元件
1 765432 1098 131211 161514 17
元件ID:
3.2.2
序号
3.2.1
元件名、引脚数
3.2.3
厂家名称的缩写
3.2.4
包装规格
Fig.6C16
3.2.1 元件名、引脚数
第 ～ 字符表示元件名、引脚数。
Note
第 字符必须使用字母表 (A ～ Z)。
(1) 元件名 ( 元件缩写 )
元件名分别用已定的元件缩写表示。
例 :
“
SOP008-
”
SOP 类型的 IC、引脚数为 8 个
1206-001
3.2 IC 元件
6OM-1732
3-3-13

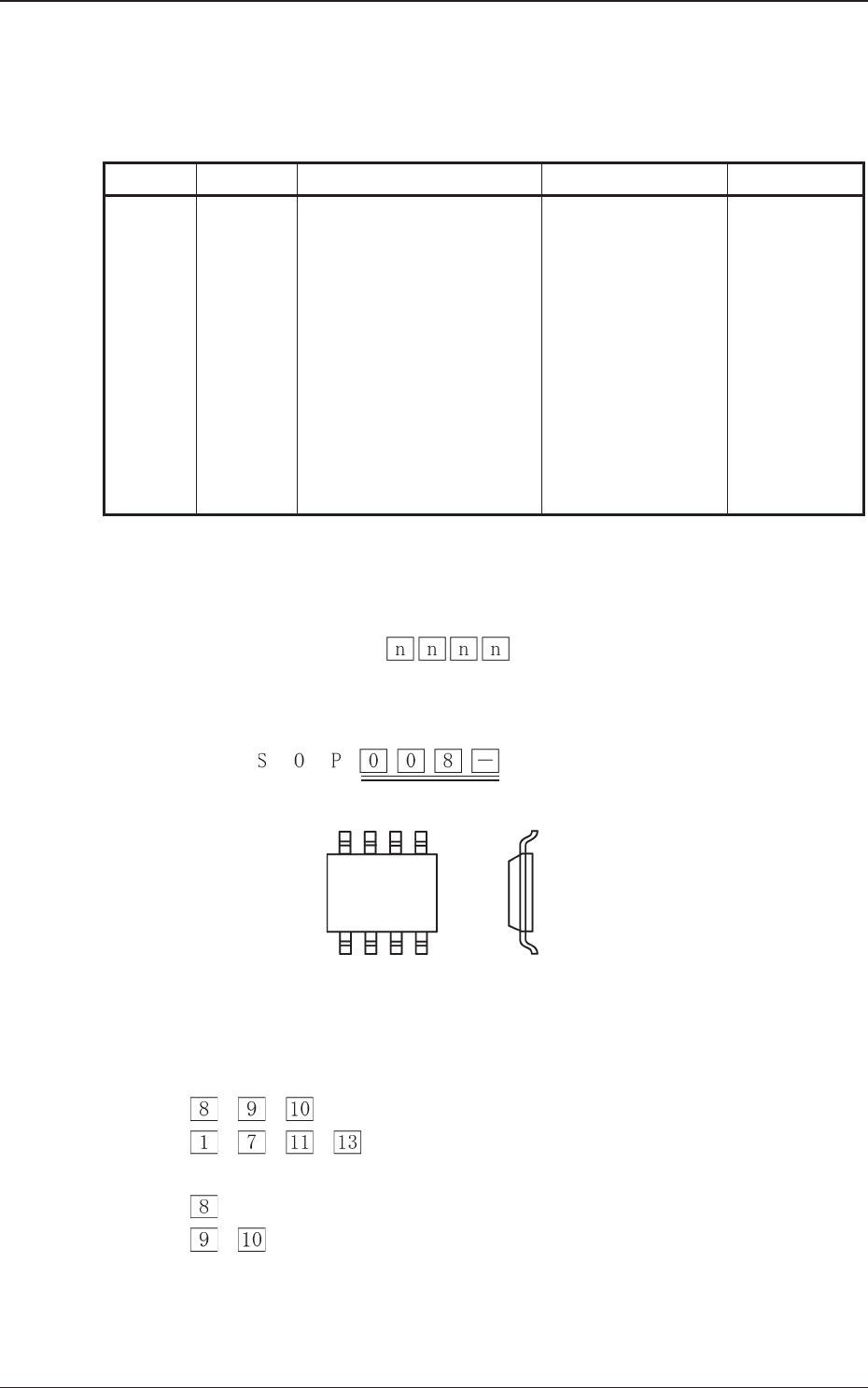

元件名和元件缩写的对应表
元件 ID( 前 7 位 ) 的基本形
△表示引脚数。
Table 6C4
元件种类 元件缩写 备 注 元件ID(前7位) 元件名
IC SOP
VSOP
HSOP
VHSOP(P)
SOJ
QFP
VQFP
HQFP
VHQF
PLCC
LCC
BGA
SOP△△△-
VSOP△△△
HSOP△△△
VHSO△△△
SOJ△△△-
QFP△△△-
VQFP△△△
HQFP△△△
VHQF△△△
PLCC△△△
LCC△△△-
BGA△△△-
SOP类型的IC
引脚间距1.0mm以下的SOP
带散热片SOP
带散热片VSOP
SOJ类型的IC
QFP类型的IC
间距不到0.65mm的QFP
带散热片QFP
带散热片VQFP
PLCC类型的IC
LCC类型的IC
BGA类型的IC
△:电极数
(2) 引脚数等
(2.1) 引脚数
在元件缩写后面的
内设定有引脚数。
例 : SOP 时
引脚数
Fig.6C17
3.2.2 序 号
第 、 、 字符表示序号。
第
～ 、 ～ 字符全部相同，元件数据库的内容不同时进行识别的
编号。
第
字符 : 使用
“
A～Z
”
。
第
、 字符 : 使用
“
00 ～ 99
”
。
1206-001
3.2 IC 元件
