6OM-1732 2-2-1 1 (B01_09) 管脚 ( 引脚 ) 数据 进行引脚的类型、引脚类型数、引脚组数等有关引脚全体的基本设定。 (1) 类别 设定引脚的类别。 从以下选择。根据不同元件形状，选择项也会发生变化。 Table 6B14 IC( 简单 ) IC( 复杂 ) 弯曲形 ( 鸥翼型 ) J形 直线型 无管脚 ( 无引线 ) 连接器 ( 简单 ) 连接器 ( 复杂 ) 其他带引脚 ( 简单 ) 其他带引脚 ( …
6OM-1732
2-2-10

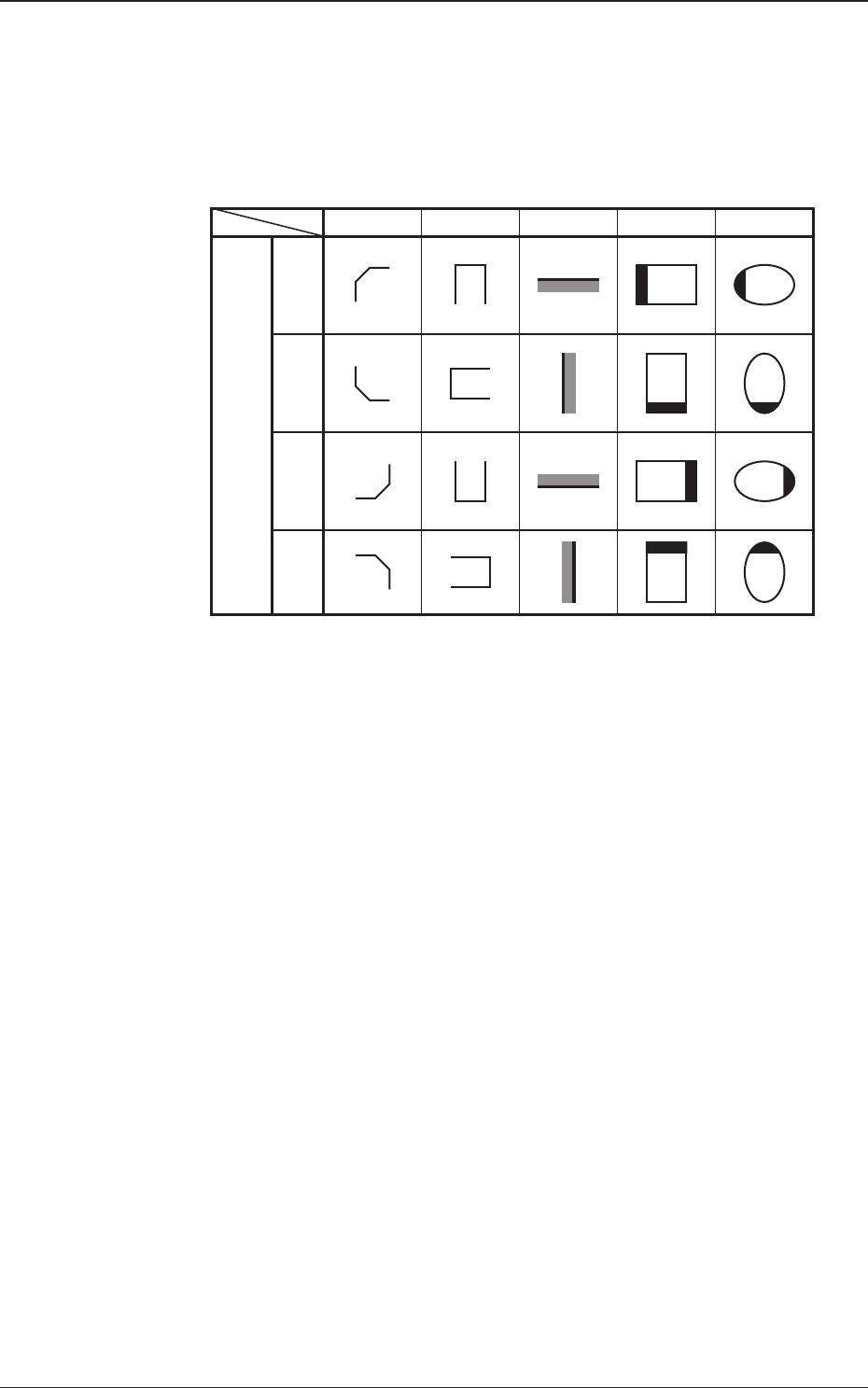

(4) 方向 [
°
]
设定识别部位的方向 ( 角度 )。
方向图像如下 :
可以按 1°单位设定。
Table 6B13
L形 U形 边缘
方向
0°
90°
180°
270°
长方形 椭圆
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-11
(B01_09) 管脚 ( 引脚 ) 数据
进行引脚的类型、引脚类型数、引脚组数等有关引脚全体的基本设定。
(1) 类别
设定引脚的类别。
从以下选择。根据不同元件形状，选择项也会发生变化。
Table 6B14
IC( 简单 )
IC( 复杂 )
弯曲形 ( 鸥翼型 )
J形
直线型
无管脚 ( 无引线 )
连接器 ( 简单 )
连接器 ( 复杂 )
其他带引脚 ( 简单 )
其他带引脚 ( 复杂 )
标准
电极
其它
•
对象元件 :IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
鸥翼型 :SOP、QFP 元件等
Fig.6B12
J 形 : SOJ、PLCC 元件等
Fig.6B13
直线型 :引脚为直线的元件
Fig.6B14
1206-001
2.2 (B01) 形状数据
6OM-1732
2-2-12
无引线 :引脚隐藏在元件底部的元件
Fig.6B15
标准 :连接器、晶体管、二极管、开关、线圈等
一般带引脚元件
Fig.6B16
电极 :钽、铝电解电容器等一般背面电极元件
Fig.6B17
其他 :上述以外的特殊带引脚元件
Fig.6B18
(2) 间距 [mm]
设定引脚间距。
•
对象元件 :IC( 简单 )、连接器 ( 简单 )、
其他带引脚 ( 简单 )
间距
元
件
传
送
方
向
Fig.6B19
