MODEL TPM-110F/R
0108-001
102
クリーニング部 CLEANING SECTION

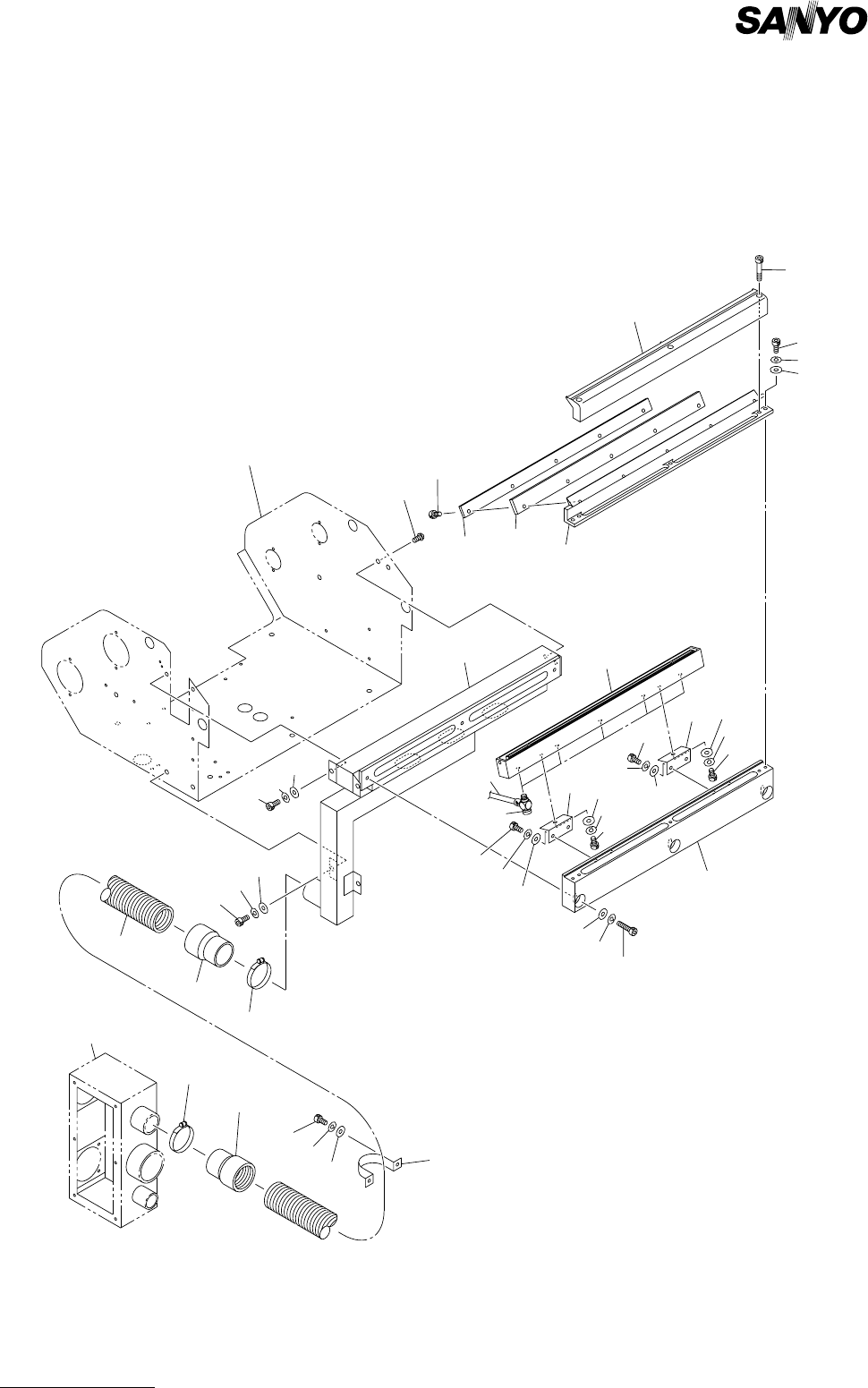

Fig. M-3 ノズル部 Nozzle Section
263
264
272
271
207
275
273
213
212
214
209
265
272
271
210
265
208
272
271
210
265
272
202
201
265
267
211
268
261
267
268
261
203
205
205
266
204
206
See Fig.MM-1
Key No.10
272
271
272
271
269
270
262
271
See Fig.M-1
Key No.10
Fig.M-3
TPM-100F/R
TPM-110F/R
204
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
103
M-3
201 630 096 6718 PIPE FITTINGS 5 748M--210-201
202 630 096 6725 TUBE 1 748M--210-202
203 630 096 6749 TUBE 1 748M--210-203
204 630 096 6763 MECH PARTS 2 748M--210-204
205 630 096 6770 MECH PARTS 2 748M--210-205
206 630 096 6787 MECH PARTS 1 748M--210-206
207 630 091 0186 BLOCK 1 748M--210-207
208 630 088 1288 BLOCK 1 748M--210-208
209 630 091 0193 BLOCK 1 748M--210-209
210 630 091 0117 PLATE 2 748M--210-210
211 630 088 1318 PIPE 1 748M--210-211
212 630 091 0216 PLATE 1 748M--210-212
213 630 091 0124 PLATE 1 748M--210-213
214 630 091 0131 BLOCK 1 748M--210-214
261 630 000 7862 BOLT,HEX-SCT 4 748M--210-261
262 630 000 7787 BOLT,HEX-SCT 3 748M--210-262
263 630 000 7688 BOLT,HEX-SCT 3 748M--210-263
264 630 000 7640 BOLT,HEX-SCT 2 748M--210-264
265 630 000 7626 BOLT,HEX-SCT 6 748M--210-265
266 630 000 7602 BOLT,HEX-SCT 2 748M--210-266
267 411 141 4305 WASHER V 6X12.5X1.6 4 748M--210-267
268 411 141 3001 WASHER SPR 6 4 748M--210-268
269 411 141 4107 WASHER V 5X10X1 3 748M--210-269
270 411 141 6705 WASHER SPR 5 3 748M--210-270
271 411 141 4008 WASHER V 4X9X0.8 10 748M--210-271
272 411 141 2905 WASHER SPR 4 10 748M--210-272
273 411 113 9703 SCR TRS 6X10 2 748M--210-273
275 630 000 7633 BOLT,HEX-SCT 5 748M--210-275
MODEL TPM-110F/R
0108-001
104
クリーニング部 CLEANING SECTION
Fig. M-4 エア配管、電装 Air Piping, Electrical Parts
368
369
362
317
312
313
313
367
361
303
366
305
338
363
369
368
301
314
329
334
337
326
332
327
375
373
372
375
374
373
372
324
325
320
322
323
321
319
331
335
373
372
336
328
375
373
372
373
372
375
330
See Fig.M-2
Key No.102
See Fig.K-5
Key No.405
See Fig.M-1
Key No.20
See Fig.M-1
Key No.4
See Fig.M-1
Key No.1
See Fig.M-1
Key No.10
See Fig.M-5
Key No.401
See Fig.M-1
Key No.21
316
305
306
308
340
371
302
364
308
307
311
309
318
375
373
372
383
382
381
304
371
365
370
315
310
339
Fig.M-4
TPM-110F/R
333
.
377
380
A
A
