MODEL TPM-1 10F/R 0108-001 Key No . P AR T No . P AR T NAME Q’ty REMARKS NOTE 9 B-1 1 630 007 2501 CAM FOLLOWER 4 748B--210-001 2 630 088 3848 HOOK 1 748B--210-002 3 630 088 3961 BUSH,BALL 3 748B--210-003 4 630 088 3626 …
MODEL TPM-110F/R
0108-001
8
テーブル部 TABLE SECTION
Fig. B-1 テーブルベース上中部 Table Base Upper/Middle Section
65
66
64
68
7
68
67
74
3
64
66
65
1
11
68
64
66
65
65
1
11
9
2
69
12
15
5
4
61
70
67
11
1
64
66
65
14
65
66
64
10
11
1
64
66
65
65
66
64
8
8
14
71
66
64
14
14
67
Fig.B-1
TPM-110F/R
3
75
75
76
70
69
75
75
61
4
13
65
66
64
61
See Fig.K-1
Key No.4
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
9
B-1
1 630 007 2501 CAM FOLLOWER 4 748B--210-001
2 630 088 3848 HOOK 1 748B--210-002
3 630 088 3961 BUSH,BALL 3 748B--210-003
4 630 088 3626 SENSOR,PHOTO 8 BPH055-057,171,173,191-193
748B--210-004
5 630 088 3602 SENSOR,PHOTO 1 BPH172 748B--210-005
7 630 087 9056 PLATE 1 748B--210-007
8 630 087 9063 PLATE 2 748B--210-008
9 630 090 7735 CAM BASE 1 748B--210-009
10 630 087 9421 SHAFT,LINEAR 1 748B--210-010
11 630 087 9452 BLOCK 4 748B--210-011
12 630 087 9476 BRACKET 1 748B--210-012
13 630 087 9483 PLATE 5 748B--210-013
14 630 087 9513 COVER 4 748B--210-014
15 630 091 0025 PLATE 4 748B--210-015
61 411 040 6202 SCR PAN 3X10 18 748B--210-061
64 630 000 7626 BOLT,HEX-SCT 18 748B--210-064
65 411 141 4008 WASHER V 4X9X0.8 18 748B--210-065
66 411 141 2905 WASHER SPR 4 18 748B--210-066
67 630 000 7749 BOLT,HEX-SCT 14 748B--210-067
68 630 000 7763 BOLT,HEX-SCT 18 748B--210-068
69 411 141 4107 WASHER V 5X10X1 4 748B--210-069
70 411 141 6705 WASHER SPR 5 4 748B--210-070
71 630 000 7770 BOLT,HEX-SCT 2 748B--210-071
74 411 141 1809 NUT HEX 14 1 748B--210-074
75 411 108 8704 NUT HEX 8 4 748B--210-075
76 411 141 0505 NUT HEX 5 1 748B--210-076
MODEL TPM-110F/R
0108-001
10
テーブル部 TABLE SECTION

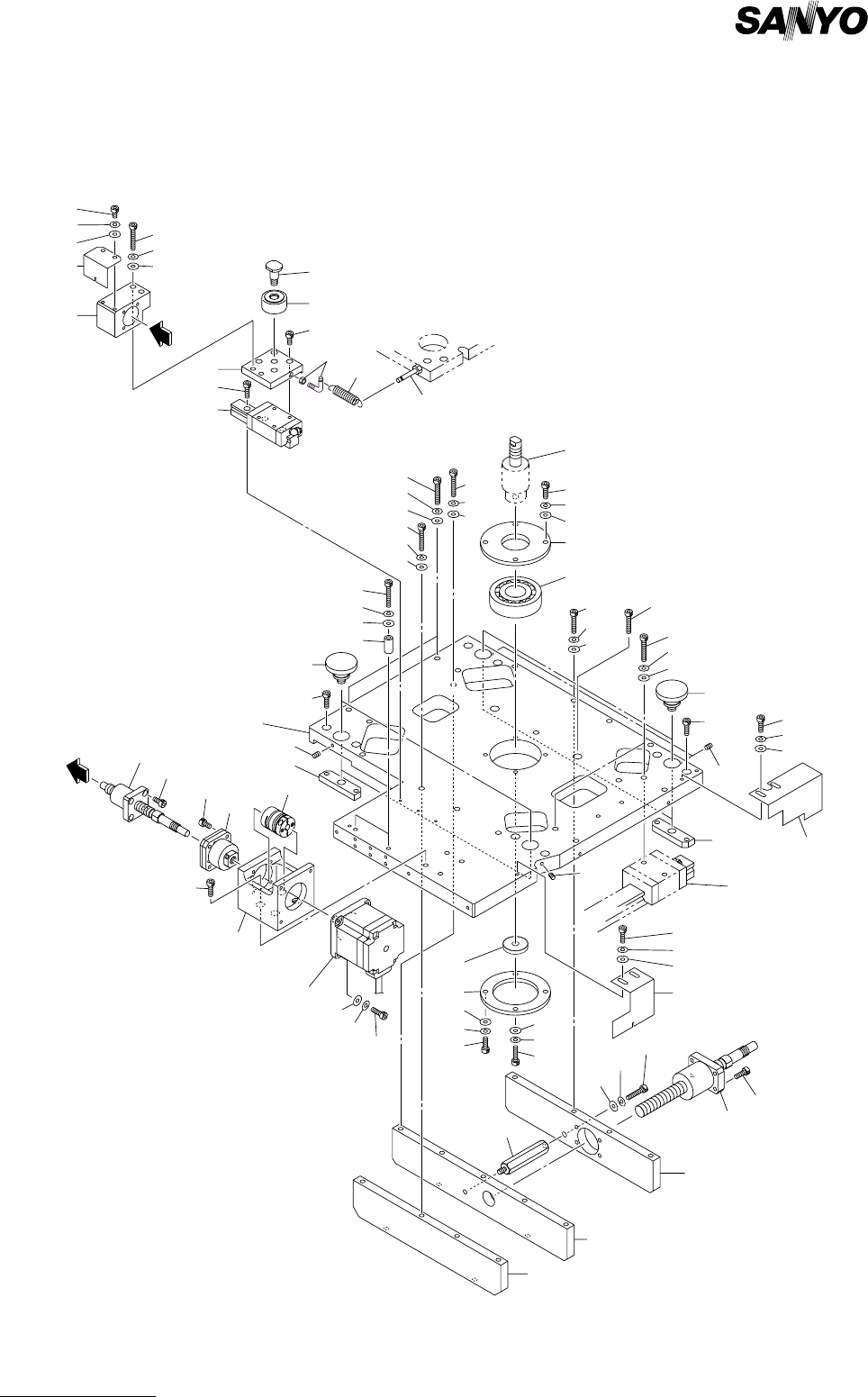

Fig. B-2 テーブル下部 Table Lower Section
115
A
A
102
114
161
101
164
103
173
170
See Fig.B-1
Key No.10
See Fig.B-3
Key No.203
See Fig.B-1
Key No.2
172
121
111
177
178
175
177
123
174
162
169
165
168
125
128
112
122
168
169
166
107
116
174
108
177
178
176
174
123
109
168
169
167
177
178
178
176
176
177
177
178
176
168
117
113
169
163
164
164
105
106
162
162
118
124
172
173
170
180
181
179
177
127
178
171
110
120
126
119
175
169
168
165
124
178
176
175
104
Fig.B-2
TPM-110F/R
