MODEL TPM-1 10F/R 0108-001 104 クリーニング部 CLEANING SECTION Fig. M-4 エア配管、電装 Air Piping, Electrical Parts 368 369 362 317 312 313 313 367 361 303 366 305 338 363 369 368 301 314 329 334 337 326 332 327 375 373 372 375 374 37…
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
103
M-3
201 630 096 6718 PIPE FITTINGS 5 748M--210-201
202 630 096 6725 TUBE 1 748M--210-202
203 630 096 6749 TUBE 1 748M--210-203
204 630 096 6763 MECH PARTS 2 748M--210-204
205 630 096 6770 MECH PARTS 2 748M--210-205
206 630 096 6787 MECH PARTS 1 748M--210-206
207 630 091 0186 BLOCK 1 748M--210-207
208 630 088 1288 BLOCK 1 748M--210-208
209 630 091 0193 BLOCK 1 748M--210-209
210 630 091 0117 PLATE 2 748M--210-210
211 630 088 1318 PIPE 1 748M--210-211
212 630 091 0216 PLATE 1 748M--210-212
213 630 091 0124 PLATE 1 748M--210-213
214 630 091 0131 BLOCK 1 748M--210-214
261 630 000 7862 BOLT,HEX-SCT 4 748M--210-261
262 630 000 7787 BOLT,HEX-SCT 3 748M--210-262
263 630 000 7688 BOLT,HEX-SCT 3 748M--210-263
264 630 000 7640 BOLT,HEX-SCT 2 748M--210-264
265 630 000 7626 BOLT,HEX-SCT 6 748M--210-265
266 630 000 7602 BOLT,HEX-SCT 2 748M--210-266
267 411 141 4305 WASHER V 6X12.5X1.6 4 748M--210-267
268 411 141 3001 WASHER SPR 6 4 748M--210-268
269 411 141 4107 WASHER V 5X10X1 3 748M--210-269
270 411 141 6705 WASHER SPR 5 3 748M--210-270
271 411 141 4008 WASHER V 4X9X0.8 10 748M--210-271
272 411 141 2905 WASHER SPR 4 10 748M--210-272
273 411 113 9703 SCR TRS 6X10 2 748M--210-273
275 630 000 7633 BOLT,HEX-SCT 5 748M--210-275
MODEL TPM-110F/R
0108-001
104

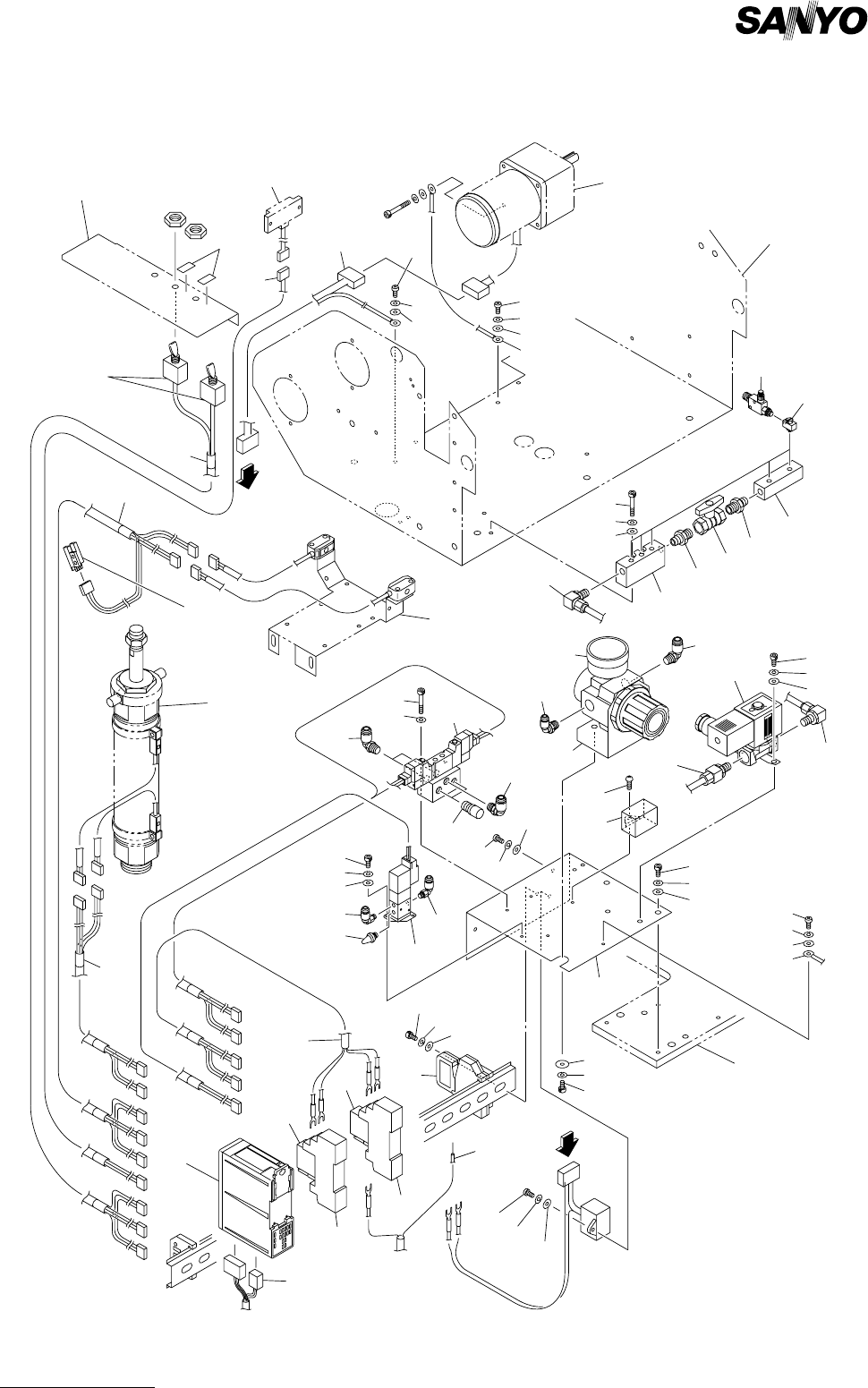

クリーニング部 CLEANING SECTION
Fig. M-4 エア配管、電装 Air Piping, Electrical Parts
368
369
362
317
312
313
313
367
361
303
366
305
338
363
369
368
301
314
329
334
337
326
332
327
375
373
372
375
374
373
372
324
325
320
322
323
321
319
331
335
373
372
336
328
375
373
372
373
372
375
330
See Fig.M-2
Key No.102
See Fig.K-5
Key No.405
See Fig.M-1
Key No.20
See Fig.M-1
Key No.4
See Fig.M-1
Key No.1
See Fig.M-1
Key No.10
See Fig.M-5
Key No.401
See Fig.M-1
Key No.21
316
305
306
308
340
371
302
364
308
307
311
309
318
375
373
372
383
382
381
304
371
365
370
315
310
339
Fig.M-4
TPM-110F/R
333
.
377
380
A
A
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
105
M-4
301 630 096 6794 AIR LINE EQPT 5 748M--210-301
302 630 092 8297 SOLENOID VALVE 1 YSV088,089 748M--210-302
303 630 092 8303 SOLENOID VALVE 1 YSV08A 748M--210-303
304 630 092 8310 SOLENOID VALVE 1 YSV08B 748M--210-304
305 630 096 6800 PIPE FITTINGS 2 748M--210-305
306 630 103 2429 AIR LINE EQPT 1 748M--210-306
307 630 102 6329 PIPE FITTINGS 1 748M--210-307
308 630 069 0538 PIPE FITTINGS 3 748M--210-308
309 630 092 8174 PIPE FITTINGS 1 748M--210-309
310 630 088 8850 AIR LINE EQPT 1 748M--210-310
311 630 046 7680 AIR LINE EQPT 2 748M--210-311
312 630 096 6817 VALVE 1 748M--210-312
313 630 092 8365 PIPE FITTINGS 2 748M--210-313
314 630 003 8309 PIPE FITTINGS 5 748M--210-314
315 630 092 8358 PIPE FITTINGS 1 748M--210-315
316 630 091 0209 BLOCK 1 748M--210-316
317 630 088 1394 BLOCK 1 748M--210-317
318 630 088 1530 PLATE 1 748M--210-318
319 630 089 2864 UNIT,I/O 1 N008, SAB10-TM16J43A
748M--210-319
320 630 063 5423 RELAY 1 K08C 748M--210-320
321 630 063 5430 SOCKET 1 748M--210-321
322 630 068 9723 RELAY 1 K08A 748M--210-322
323 630 049 2064 SOCKET 1 748M--210-323
324 630 091 2609 TERMINAL 1 748M--210-324
325 423 022 8104 FUSE 250V 2A 1 F117 748M--210-325
326 630 089 2611 SWITCH,TOGGLE 2 748M--210-326
327 630 088 6696 CORD 1 XNC080,081-XNC1080,1081
748M--210-327
328 630 088 6702 CORD 1 XNC082,084,08F-XNC1084,108F
748M--210-328
329 630 088 6719 CORD 1 XNC900-XNC1900 748M--210-329
330 630 088 6726 CORD 1 748M--210-330
331 630 088 6733 CORD 1 XNC08A,08B- 748M--210-331
332 630 088 6740 CORD 1 XNC085,086,087- 748M--210-332
333 630 088 6757 CORD 1 748M--210-333
334 630 088 6764 CORD 1 XNC083-XNC1083 748M--210-334
335 630 088 6771 CORD 1 XCNA08,B08- 748M--210-335
336 630 088 6788 CORD 1 748M--210-336
337 630 090 9500 NAME PLATE,INDEX 1 748M--210-337
338 630 096 6824 PIPE FITTINGS 1 748M--210-338
339 630 102 9702 BRACKET 1 748M--210-339
340 630 102 6312 PIPE FITTINGS 1 748M--210-340
361 630 000 7725 BOLT,HEX-SCT 2 748M--210-361
362 630 000 7671 BOLT,HEX-SCT 2 748M--210-362
363 630 000 7626 BOLT,HEX-SCT 2 748M--210-363
364 630 000 7572 BOLT,HEX-SCT 2 748M--210-364
365 630 000 7503 BOLT,HEX-SCT 2 748M--210-365
366 411 141 4107 WASHER V 5X10X1 2 748M--210-366
367 411 141 6705 WASHER SPR 5 2 748M--210-367
