MODEL TPM-1 10F/R 0108-001 66 基板認識部 P.E.C. RECOGNITION SECTION Fig. G-4 基板認識 Y 軸 P.E.C. Recognition Y Axis 373 309 361 372 308 311 313 368 367 See Fig.G-1 Key No.23 See Fig.K-1 Key No.4 See Fig.G-1 Key No.23 366 366 301 …
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
65
G-3
201 630 095 4463 MECH PARTS 1 748G--210-201
202 630 095 4470 MECH PARTS 1 748G--210-202
203 630 095 4487 MECH PARTS 1 748G--210-203
204 630 089 2123 SOLENOID VALVE 1 YSV078,079 748G--210-204
204 -01 630 091 2227 SOLENOID VALVE 2
204 -02 630 091 2234 AIR LINE EQPT 1
205 630 103 0180 BRACKET 1 748G--210-205
206 630 004 1002 PIPE FITTINGS 1 748G--210-206
207 630 069 0538 PIPE FITTINGS 1 748G--210-207
208 630 003 6541 AIR LINE EQPT 2 748G--210-208
209 630 088 4470 PIPE FITTINGS 2 748G--210-209
210 630 080 5420 PIPE FITTINGS 2 748G--210-210
211 630 003 5124 AIR LINE EQPT 1 748G--210-211
261 630 000 7749 BOLT,HEX-SCT 8 748G--210-261
262 411 141 4107 WASHER V 5X10X1 8 748G--210-262
263 411 141 6705 WASHER SPR 5 8 748G--210-263
264 630 000 7671 BOLT,HEX-SCT 2 748G--210-264
265 411 141 4008 WASHER V 4X9X0.8 5 748G--210-265
266 411 141 2905 WASHER SPR 4 5 748G--210-266
267 630 000 7633 BOLT,HEX-SCT 3 748G--210-267
MODEL TPM-110F/R
0108-001
66
基板認識部 P.E.C. RECOGNITION SECTION

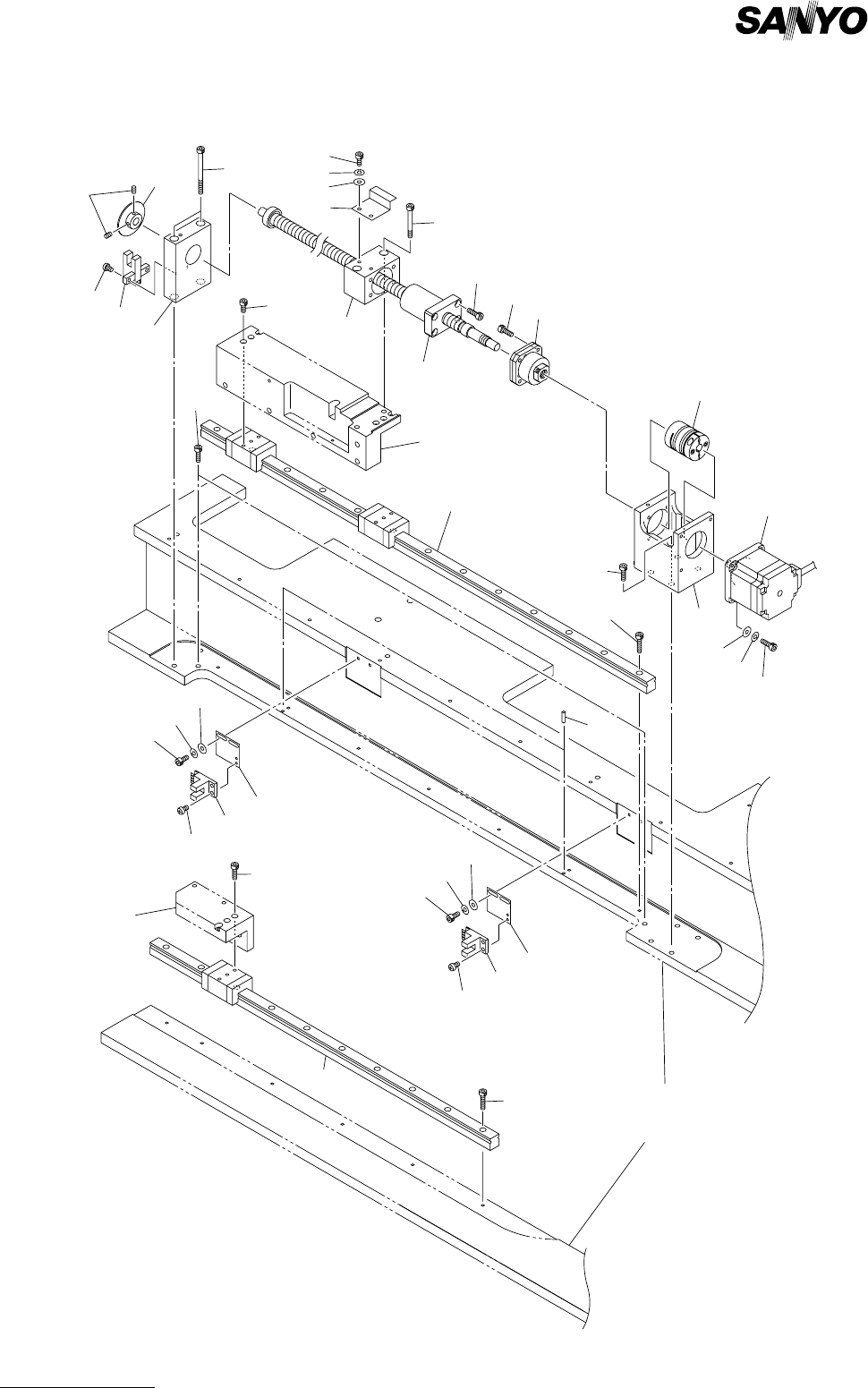

Fig. G-4 基板認識 Y 軸 P.E.C. Recognition Y Axis
373
309
361
372
308
311
313
368
367
See Fig.G-1
Key No.23
See Fig.K-1
Key No.4
See Fig.G-1
Key No.23
366
366
301
363
310
370
302
303
371
367
371
369
370
314
307
312
370
371
369
372
365
367
305
306
304
362
307
312
370
371
369
372
Fig.G-4
TPM-100F/R
TPM-110F/R
315
364
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
67
G-4
301 630 088 5170 BALL SCREW 1 748G--210-301
302 630 088 2896 GUIDE,LINEAR 1 748G--210-302
303 630 088 2889 GUIDE,LINEAR 1 748G--210-303
304 630 091 2432 MOTOR,STEPPING 1 MPM033, B2803-D21ASM
748G--210-304
305 630 013 6241 BEARING,UNIT 1 748G--210-305
306 630 088 3572 COUPLING 1 748G--210-306
307 630 088 3640 SENSOR,PHOTO 2 BPH046,331 748G--210-307
308 630 088 3633 SENSOR,PHOTO 1 BPH334 748G--210-308
309 630 088 1141 PLATE 1 748G--210-309
310 630 088 1158 BRACKET 1 748G--210-310
311 630 088 1165 PLATE 1 748G--210-311
312 630 088 1172 PLATE 2 748G--210-312
313 630 088 1196 BLOCK 1 748G--210-313
314 630 088 1080 BRACKET 1 748G--210-314
315 630 082 2519 PIN,LOCATE 2 748G--210-315
361 630 048 0368 BOLT,HEX-SCT 2 748G--210-361
362 630 000 7930 BOLT,HEX-SCT 2 748G--210-362
363 630 000 7893 BOLT,HEX-SCT 4 748G--210-363
364 630 000 7886 BOLT,HEX-SCT 2 748G--210-364
365 630 000 7763 BOLT,HEX-SCT 4 748G--210-365
366 630 000 7664 BOLT,HEX-SCT 13 748G--210-366
367 630 000 7657 BOLT,HEX-SCT 11 748G--210-367
368 630 000 7626 BOLT,HEX-SCT 6 748G--210-368
369 630 000 7619 BOLT,HEX-SCT 6 748G--210-369
370 411 141 4008 WASHER V 4X9X0.8 10 748G--210-370
371 411 141 2905 WASHER SPR 4 10 748G--210-371
372 411 041 5600 SCR PAN 3X4 6 748G--210-372
373 630 000 8920 SET SCREW 2 748G--210-373
