MODEL TPM-110F/R
0108-001
12
テーブル部 TABLE SECTION

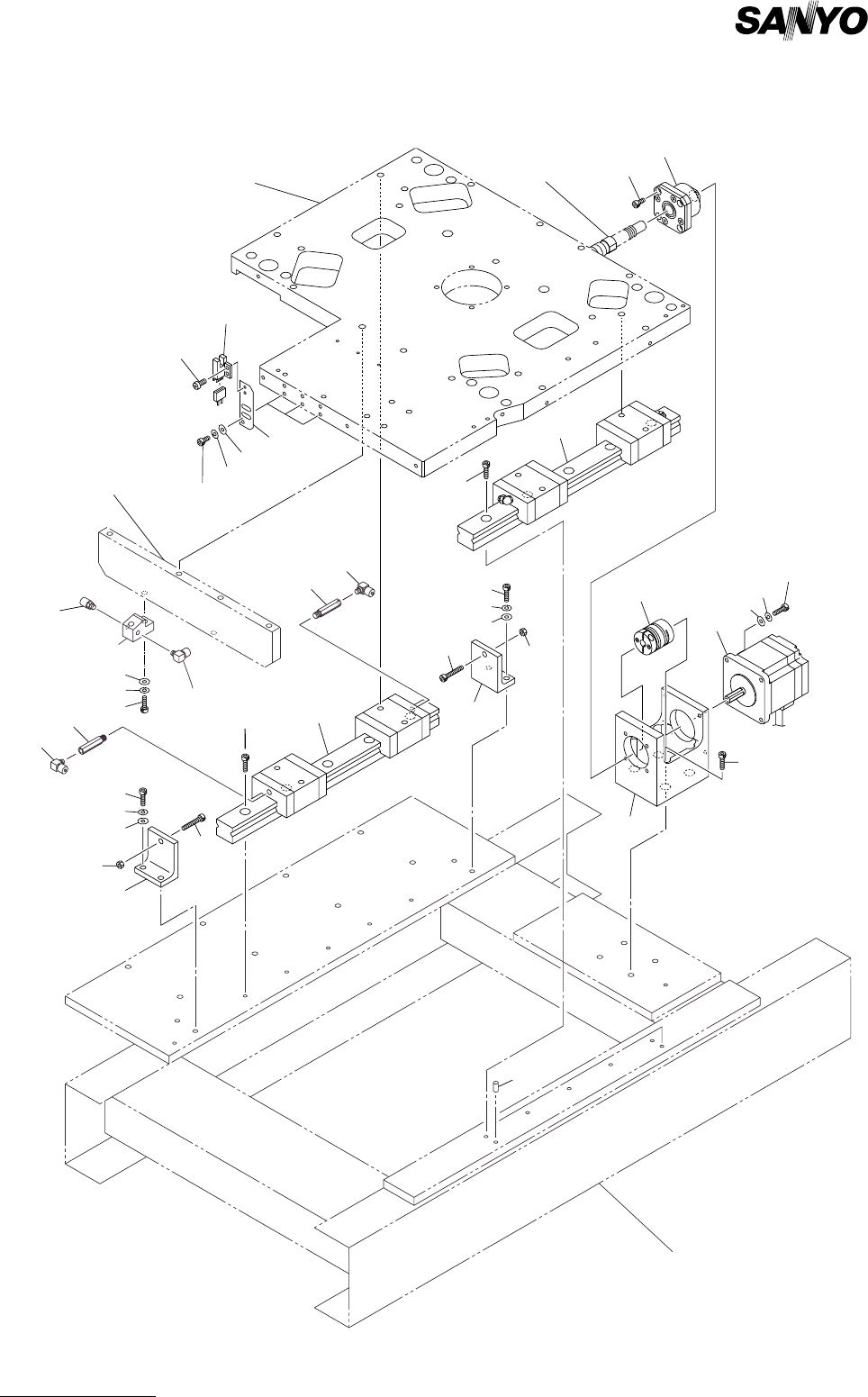

Fig. B-3 テーブル X 軸 Table X Axis
270
268
269
270
268
269
272
273
209
205
264
See Fig.B-2
Key No.110
See Fig.B-2
Key No.118
See Fig.B-2
Key No.119
See Fig.K-1
Key No.4
204
261
201
207
271
271
210
203
266
267
264
208
271
266
206
267
265
272
209
273
Fig.B-3
TPM-110F/R
215
213
211
211
213
214
212
211
276
275
274
MODEL TPM-110F/R
0108-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
13
B-3
201 630 088 3626 SENSOR,PHOTO 3 BPH211-213 748B--210-201
203 630 092 9690 GUIDE,LINEAR 1 748B--210-203
204 630 013 6241 BEARING,UNIT 1 748B--210-204
205 630 088 3572 COUPLING 1 748B--210-205
206 630 091 2432 MOTOR,STEPPING 1 MPM019, B2083-D21ASM
748B--210-206
207 630 087 9377 PLATE 3 748B--210-207
208 630 087 9414 BRACKET 1 748B--210-208
209 630 087 9544 BRACKET 2 748B--210-209
210 630 092 9706 GUIDE,LINEAR 1 748B--210-210
211 630 080 6984 PIPE FITTINGS 3 748B--210-211
212 630 056 2309 PIPE FITTINGS 1 748B--210-212
213 630 094 3016 PIN,LOCATE 2 748B--210-213
214 630 094 3023 BLOCK 1 748B--210-214
215 630 088 3893 PIN,LOCATE 2 748B--210-215
261 411 040 6202 SCR PAN 3X10 6 748B--210-261
264 630 000 7626 BOLT,HEX-SCT 10 748B--210-264
265 630 000 7657 BOLT,HEX-SCT 4 748B--210-265
266 411 141 4008 WASHER V 4X9X0.8 10 748B--210-266
267 411 141 2905 WASHER SPR 4 10 748B--210-267
268 630 000 7763 BOLT,HEX-SCT 4 748B--210-268
269 411 141 4107 WASHER V 5X10X1 4 748B--210-269
270 411 141 6705 WASHER SPR 5 4 748B--210-270
271 630 000 7886 BOLT,HEX-SCT 14 748B--210-271
272 630 000 7909 BOLT,HEX-SCT 2 748B--210-272
273 411 141 0703 NUT HEX 6 2 748B--210-273
274 630 000 7893 BOLT,HEX-SCT 1 748B--210-274
275 411 141 3001 WASHER SPR 6 1 748B--210-275
276 411 141 4305 WASHER V 6X12.5X1.6 1 748B--210-276
MODEL TPM-110F/R
0108-001
14
テーブル部 TABLE SECTION

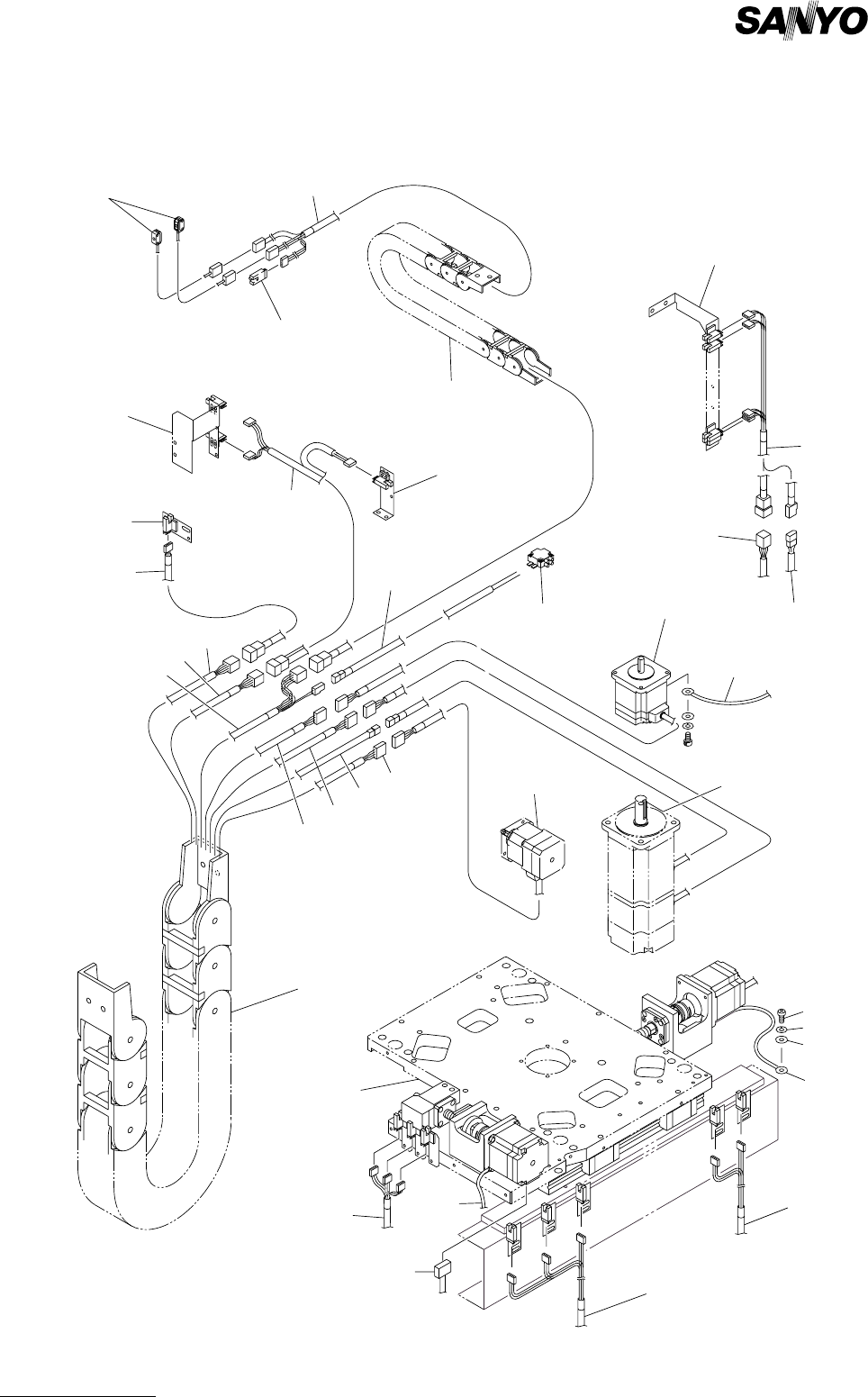

Fig. B-4 ケーブル Cable
See Fig.B-1
Key No.12
See Fig.E-1
Key No.8
See Fig.E-1
Key No.17
See Fig.E-3
Key No.229
See Fig.E-5
Key No.401
See Fig.E-1
Key No.2
See Fig.E-1
Key No.9
See Fig.E-4
Key No.305
See Fig.E-3
Key No.213
See Fig.E-4
Key No.310
See Fig.BG-1
Key No.3
See Fig.B-2
Key No.118
See Fig.E-2
Key No.102
305
308
307
316
315
314
312
311
309
310
313
304
302
303
301
317
Fig.B-4
TPM-100F/R
TPM-110F/R
See Fig.E-5
Key No.408
306
361
362
363
320
319
318
