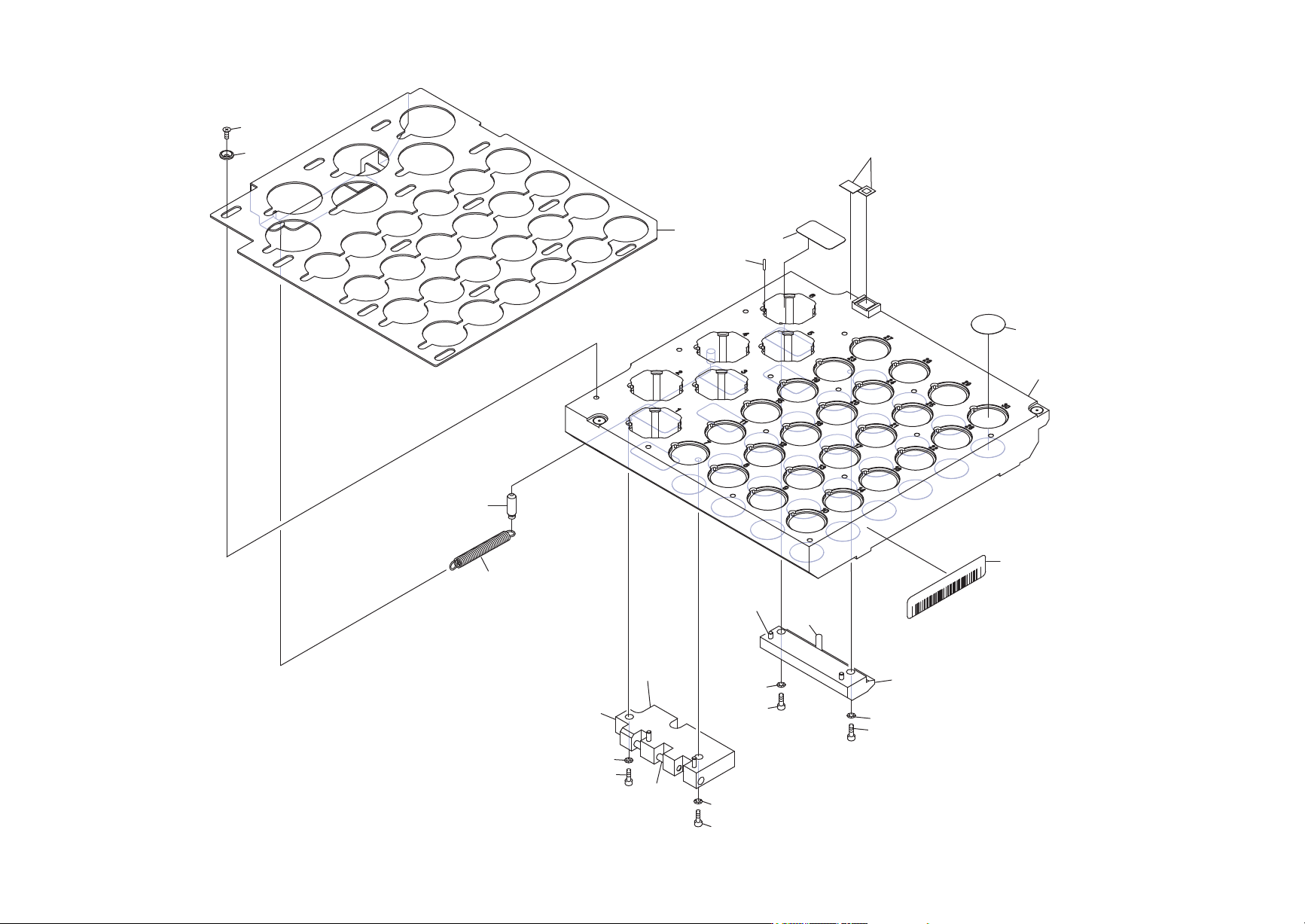

H08M-NL30A-NOZZLE STATION H08M-NL30A-ノズルステーション UL05601 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 1 PB04XN1 1 SHUTTER シャッタ FE 2 PZ29951 14 BOLT ボ ルト OT 3 …
㸨㹌㹊㸱㸮㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
5
6
7
8
9
10
17
18
11
11
12
12
13
13.1
13.2
14
14
15
15
16
10.1
10.2
UL05601
+01/$12==/(67$7,21
+01/$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
152
PTS- AI MEX- 02J E
4CYImM8w
4CYImM8w
Downloaded at 2012/11/08 16:01 JST by 3NFD4805 DL#4CYImM8w
H08M-NL30A-NOZZLE STATION
H08M-NL30A-ノズルステーション
UL05601
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 PB04XN1 1 SHUTTER シャッタ FE
2 PZ29951 14 BOLT ボルト OT
3 PM85634 14 WASHER ワッシャ FE
5 PM0DLH4 1 HOLDER ホルダ AL
6 PS00992 2 SHEET シート OT 12
p
ieces
/
sheet, Consumable Parts
7 PS04240 1 SHEET シート PL 6
p
ieces
/
sheet, Consumable Parts
8 PX10030 1 SEAL, BAR CODE シール バーコード PL unit serial number
9 PZ05022 1 SPRING, TENSION ス
プ
リン
グ
引
張
FE
10 PM64904 1 BLOCK
ブ
ロック FE
10.1 H21928 2 PIN, PARALLEL ピン 平行
φ
02X08 B種(h8) FE
10.2 R5013A 2 ROLLER, NEEDLE ローラ ニードル
φ
3X17.8 A6C3 FE
11 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
12 W1010A 2 WASHER, CONICAL ワッシャ 皿 M-3-L FE
13 PM64892 1 GUIDE ガイド FE
13.1 H21927 2 PIN, PARALLEL ピン 平行
φ
02X06 B種(h8) FE
13.2 R5012A 1 ROLLER, NEEDLE ローラ ニードル
φ
3X 9.8 A6C3 FE
14 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
15 W1010A 2 WASHER, CONICAL ワッシャ 皿 M-3-L FE
16 PX10070 1 SEAL, BAR CODE シール バーコード OT unit serial number
17 PM04924 1 PIN ピン FE
18 PZ10122 30 PIN ピン OT
