H01/H02-NC8LC-NOZZLE STATION H01/H02-NC8LC-ノズルステーション 2UGMMA000302 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 2 2MGMMA000304 1 HOLDER ホ ルダ AL 3 PS00841 1 S…
ＮＣ８ＬＣ
００００００
＊ＮＣ８ＬＣ １２３４５６＊
2
3
4
5
6
7
8
9
10
11
11.1
11.2
12
13
14
15
16
17
18
19
20
21
22
24
25
23
23
11.1
++1&/&12==/(67$7,21
++1&/&ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
2UGMMA000302
172
PTS- AI MEX- 02J E
4CYImM8w
4CYImM8w
Downloaded at 2012/11/08 16:01 JST by 3NFD4805 DL#4CYImM8w

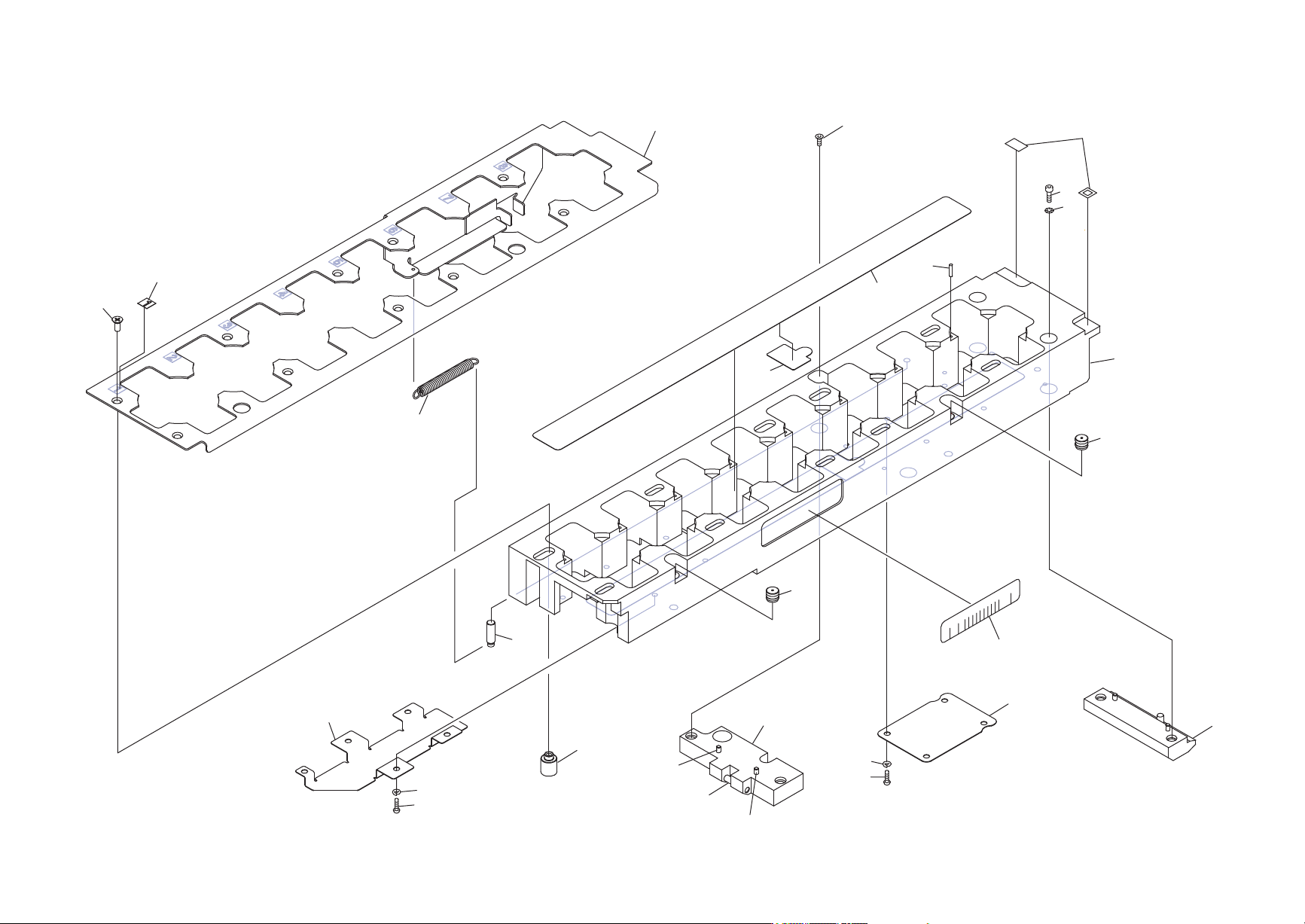

H01/H02-NC8LC-NOZZLE STATION
H01/H02-NC8LC-ノズルステーション
2UGMMA000302
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
2 2MGMMA000304 1 HOLDER ホルダ AL
3 PS00841 1 SEAL シール PL
4 PS00621 1 SHEET シート OT Consumable Parts
5 AA0HK05 1 GUIDE ガイド OT
6 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
7 W1011A 2 WASHER, CONICAL ワッシャ 皿 M-4-L FE
8 2MGMMA001801 1 DOG, SW ドッ
グ
ＳＷ FE
9 K51756 4 SCREW, C
/
R PAN 小ネジ 十穴鍋 M02.5X005(ｽﾃﾝﾚｽ) FE
10 W1020H 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
2.5M
/
MFE
11 2MGMMA001601 1 BLOCK
ブ
ロック FE
11.1 H21927 2 PIN, PARALLEL ピン 平行
φ
02X06 B種(h8) FE
11.2 R5014A 1 ROLLER, NEEDLE ローラ ニードル
φ
3X21.8 AW6C3 OT
12 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
13 2MGMMA001002 1 SHUTTER シャッタ FE
14 PM34585 10 PIN, GUIDE ピン ガイド FE
15 PZ29951 10 BOLT ボルト FE
16 PZ05022 1 SPRING, TENSION ス
プ
リン
グ
引
張
FE
17 PX00091 1 NAMEPLATE
銘
板PL
18 2MGMMA002901 1 SEAL, BAR CODE シール バーコード PL unit serial number
19 2MGMMA002300 1 SEAL, BAR CODE シール バーコード OT unit serial number
20 2MGMMA002000 1 PLATE
プ
レート FE
21 K51756 5 SCREW, C
/
R PAN 小ネジ 十穴鍋 M02.5X005(ｽﾃﾝﾚｽ) FE
22 W1020H 5 WASHER, LOCK ワッシャ ス
プ
リン
グ
2.5M
/
MFE
23 PM0B7R2 2 PIN, REFERENCE ピン 基準 AL
24 PH01721 8 PIN, PARALLEL ピン 平行 PL
25 PM04924 1 PIN ピン FE
173
PTS- AI MEX- 02J E
4CYImM8w
4CYImM8w
Downloaded at 2012/11/08 16:01 JST by 3NFD4805 DL#4CYImM8w
