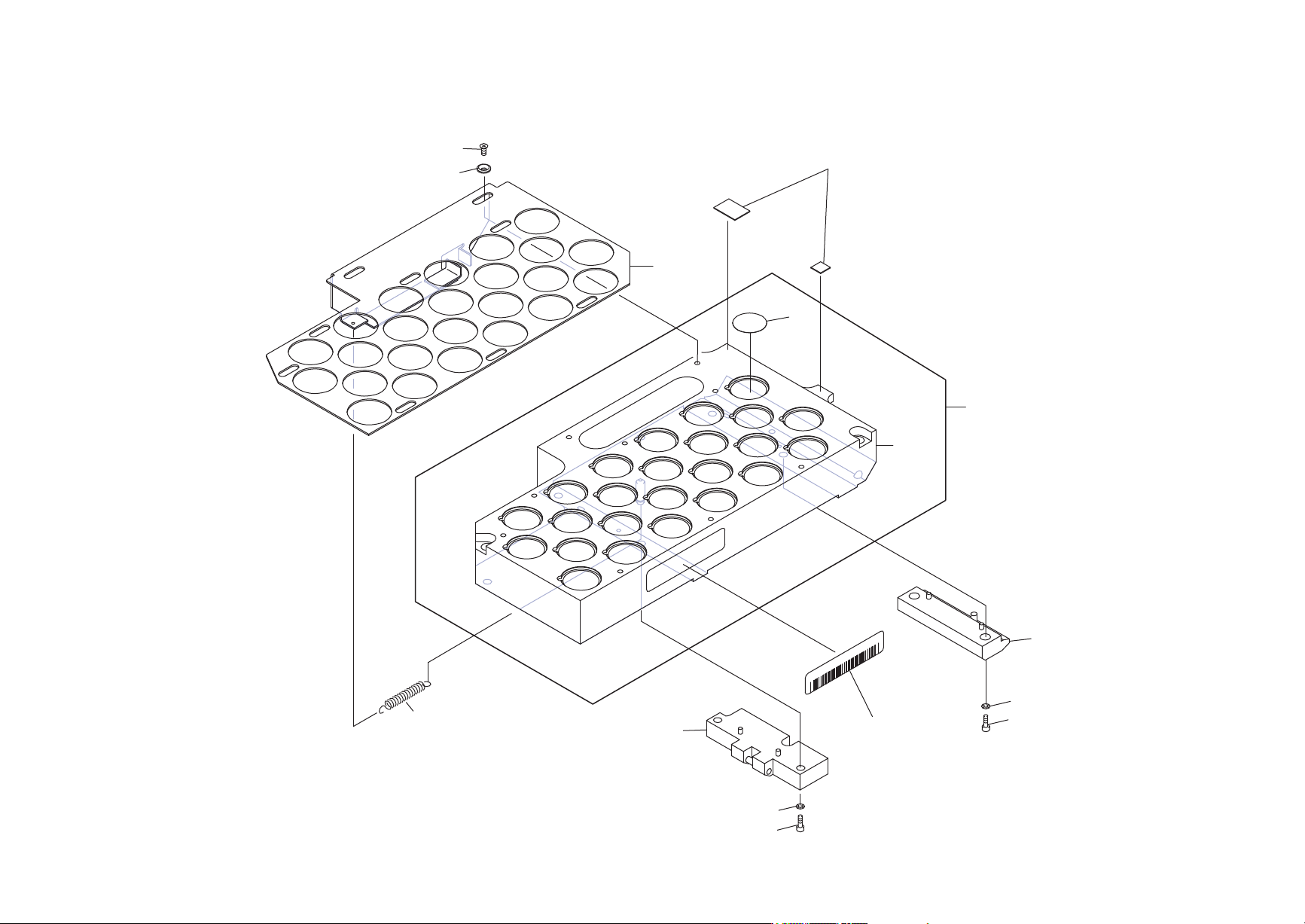

H04/H04S-NEXTA-NOZZLE STATION H04/H04S-NEXTA-ノズルステーション UL04203 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 1 AA5GA04 1 HOLDER ホルダ OT 2 PS00992 2 SHEET シート …
㸨㹌㹃㹖㹒㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
4
5
6
7
8
9
10
11
12
13
16
15
UL04203
++61(;7$12==/(67$7,21
++61(;7$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
164
PTS- AI MEX- 02J E
4CYImM8w
4CYImM8w
Downloaded at 2012/11/08 16:01 JST by 3NFD4805 DL#4CYImM8w
H04/H04S-NEXTA-NOZZLE STATION
H04/H04S-NEXTA-ノズルステーション
UL04203
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 AA5GA04 1 HOLDER ホルダ OT
2 PS00992 2 SHEET シート OT 12
p
ieces
/
sheet, Consumable Parts
3 PX07211 1 SEAL, BAR CODE シール バーコード OT unit serial number
4 PX07201 1 SEAL, BAR CODE シール バーコード OT unit serial number
5 AA5FY02 1 GUIDE ガイド OT
6 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
7 W1011A 2 WASHER, CONICAL ワッシャ 皿 M-4-L FE
8 AA96706 1 BLOCK
ブ
ロック OT
9 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
10 W1010A 2 WASHER, CONICAL ワッシャ 皿 M-3-L FE
11 PZ29951 9 BOLT ボルト OT
12 PM85634 9 WASHER ワッシャ FE
13 PB85060 1 SHUTTER シャッタ FE
15 PZ05022 1 SPRING, TENSION ス
プ
リン
グ
引
張
FE
16 PM03YX4 1 HOLDER ホルダ AL
