H04 HEAD (AUTO BACKUP PIN EQUIPMENT)
H04 ヘッド (自動バックアップピン機能)
AA15Y18
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
2 AA17R11 1 CHUCK チャック OT
3 RH15564 1 HARNESS ハーネス OT
4 S3227R 2 SPACER スペーサ C-2002.5 OT
5 2AGKHC000800 1 BOARD, PRINTED CIRCUIT 基板
プ
リント OT
6 K5175X 2 SCREW, C
/
R PAN 小ネジ 十穴鍋 M02X008(ｽﾃﾝﾚｽ) FE
7 W1039A 2 WASHER, FLAT ワッシャ 平 2M
/
MX0.3X4.3 FE
8 PB79391 1 BKT, SENSOR ＢＫＴ　センサ FE
9 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
10 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
11 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
18 PB30963 1 DOG, SW ドッ
グ
ＳＷ FE
19 K5180G 2 SCREW, C
/
R PAN 小ネジ 十穴鍋 M02X004 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ) FE
19.1 W1020A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
2M
/
MFE
20 PB30974 1 DOG, SW ドッ
グ
ＳＷ FE
21 K5180C 2 SCREW, C
/
R PAN 小ネジ 十穴鍋 M01.7X003 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ) FE
25 PM08TL1 1 FLANGE フランジ AL
25.1 N4087K 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M01.6X002 ｸﾎﾞﾐｻｷ FE
26 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
27 W1020A 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
2M
/
MFE
28 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
29 H5266A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
30 W1020A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
2M
/
MFE
31 XS01844 1 CYLINDER シリンダ OT
32 H5267A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
33 W1020A 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
2M
/
MFE
34 PM55703 1 SHAFT シャフト FE
35 PM55002 1 BUSHING, GUIDE
ブ
シュ ガイド OT
37 K51684 1 SCREW, C
/
R COUNTERSUNK 小ネジ 十穴皿 M02X006(3ｶｸﾛ) FE
40 AA53A01 1 SENSOR センサ OT
41 S40580 1 SENSOR センサ E3T-FD14 2M OT
42 XS02681 1 SLIT スリット OT
43 K5175M 2 SCREW, C
/
R PAN 小ネジ 十穴鍋 M02X004 0ﾊﾞﾝ1ｼｭ(ｽﾃﾝﾚｽ) FE
45 PJ06032 1 PLATE, ACRYLIC
プ
レート アクリル OT
46 H1122D 1 VALVE, SOL バル
ブ
ＳＯＬ SYJ3140-5M0U OT
47 . 1 GASKET ガスケット #N
/
A OT ACC-46
48 . 2 SCREW 小ネジ SY100-33-3 OT ACC-46
49 PX03341 1 SEAL, BAR CODE シール バーコード OT unit serial number
79
PTS- AI MEX- 02J E
4CYImM8w
4CYImM8w
Downloaded at 2012/11/08 16:01 JST by 3NFD4805 DL#4CYImM8w
AA
AA
+/&
1.1
2
3
4
5
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
23
11
26
32
33
40
41
1
1.2
1.2
2.1
+࣊ࢵࢻࣃ࣮ࢶ᭷↓☜ㄆࢭࣥࢧᶵ⬟
++($'3DUWV3UHVHQFH&KHFN6HQVRU(TXLSPHQW
AA5SF09
80
PTS- AI MEX- 02J E
4CYImM8w
4CYImM8w
Downloaded at 2012/11/08 16:01 JST by 3NFD4805 DL#4CYImM8w

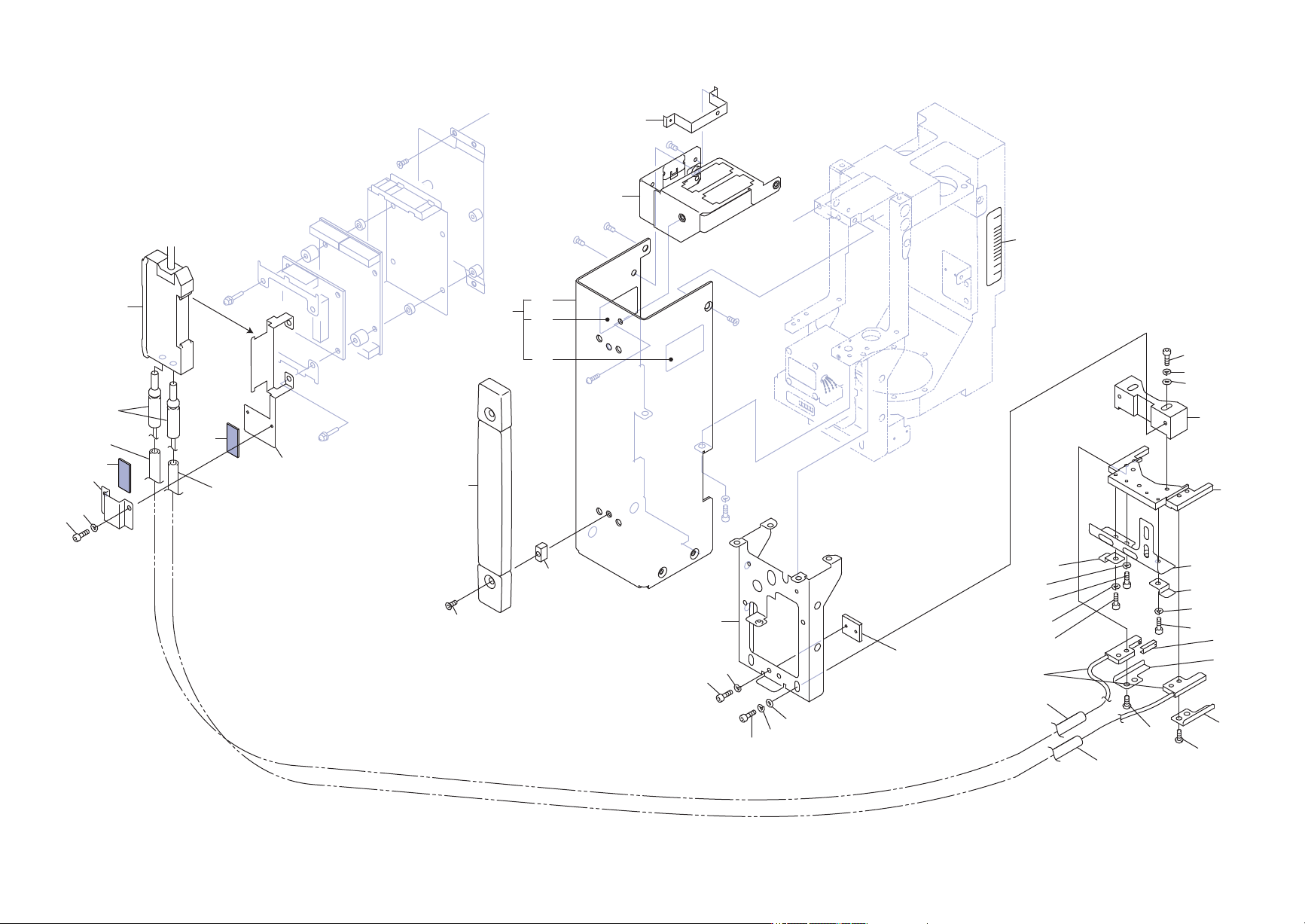

H04 HEAD (Parts Presence Check Sensor Equipment)
H04 ヘッド (パーツ有無確認センサ機能)
AA5SF09
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 AA93T04 1 COVER カバー OT
1.1 PB06XG3 1 COVER, FRONT カバー フロント AL
1.2 PS00831 2 SHEET シート OT Consumable Parts
2 T50032 1 HANDLE 取手 THA-192-1<TG> OT
2.1 PM0FTY1 2 SPACER スペーサ FE
3 K5358A 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010 FE
4 PB76092 1 BKT, WIRING ＢＫＴ　配線 AL
5 PB72802 1 BKT ＢＫＴ FE
8 PB76122 1 BKT ＢＫＴ FE
9 PM023B4 1 PLATE, GUIDE
プ
レート ガイド FE
10 H5268N 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X004 FE
11 W1020H 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
2.5M
/
MFE
12 PM023C3 1 BKT ＢＫＴ AL
13 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
14 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
15 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
16 H5280A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
17 W1021A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
MFE
18 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
19 PM023D2 1 BKT, SENSOR ＢＫＴ　センサ AL
20 PB78832 1 BKT, WIRING ＢＫＴ　配線 FE
21 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
22 W1020H 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
2.5M
/
MFE
23 PB79642 2 RETAINER, WIRING 押え 配線 FE
24 H5268T 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
25 W1020H 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
2.5M
/
MFE
26 S4051R 1 SENSOR, FIBER センサ ファイバ E32-A03-1 1M OT
27 PB67322 1 COVER カバー FE
28 PB78962 1 COVER カバー FE
29 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
30 PB78972 1 COVER カバー FE
31 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
32 PZ34001 1 TUBE チュー
ブ
OT
33 PZ34011 1 TUBE チュー
ブ
OT
34 A1038W 1 AMPLIFIER アン
プ
E3X-DA41-S 2M OT
35 PB76114 1 BKT ＢＫＴ FE
36 PB78843 1 RETAINER, WIRING 押え 配線 FE
37 H5268N 2 BOLT, HEX SOCKET ボルト 六角穴 M02.5X004 FE
38 W1020H 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
2.5M
/
MFE
39 PS02382 2 SHEET シート OT Consumable Parts
40 PX07330 1 SEAL, BAR CODE シール バーコード OT Without Picker, unit serial number
41 PX07341 1 SEAL, BAR CODE シール バーコード OT With Picker, unit serial number
81
