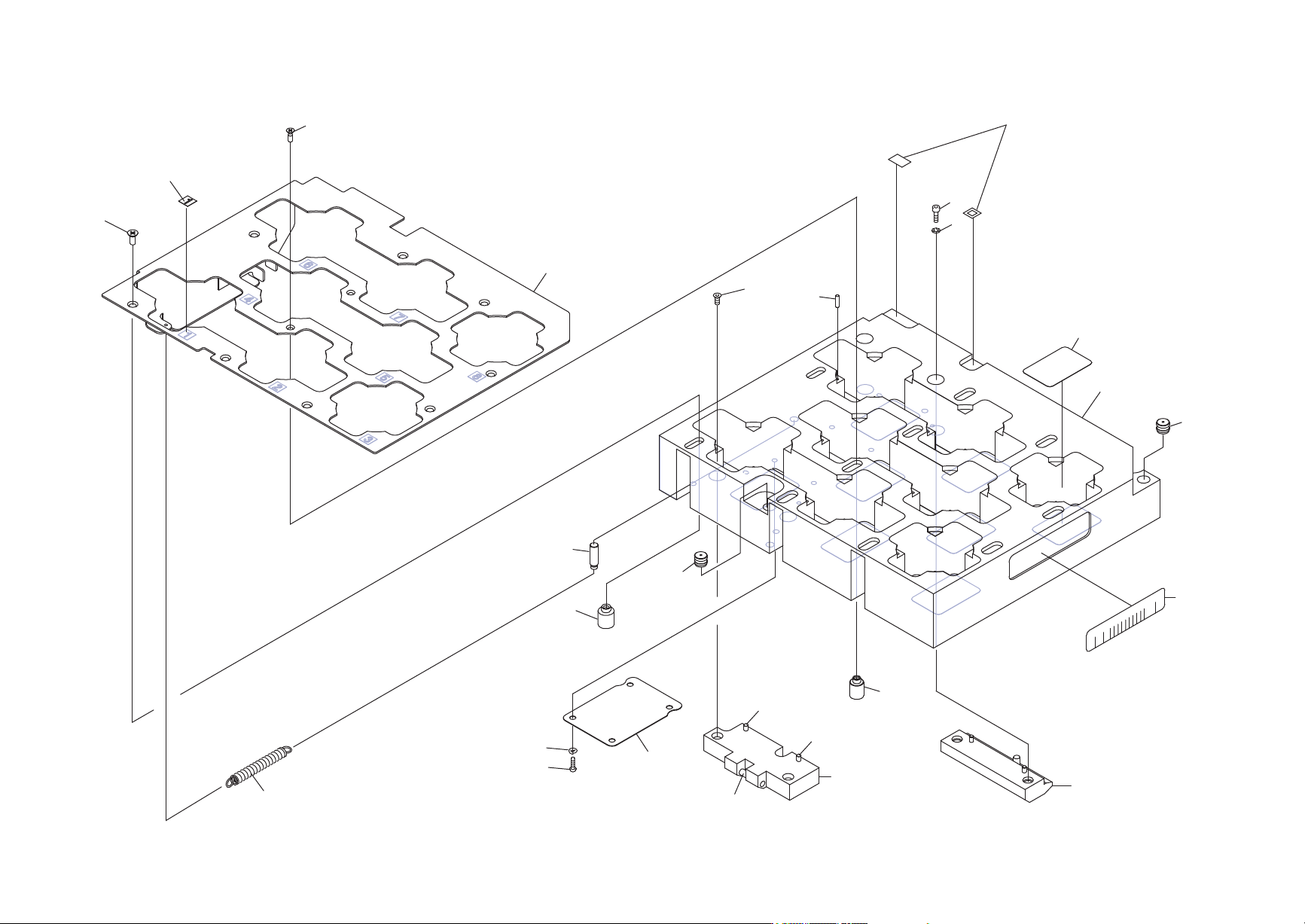

H01/H02-NC03C-NOZZLE STATION
H01/H02-NC03C-ノズルステーション
2UGMMA000101
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
2 2MGMMA000102 1 HOLDER ホルダ AL
3 PS00601 1 SHEET シート OT 3
p
ieces
/
sheet, Consumable Parts
4 AA0HH03 1 GUIDE ガイド OT
5 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
6 W1010A 2 WASHER, CONICAL ワッシャ 皿 M-3-L FE
7 AA96507 1 BLOCK
ブ
ロック OT
8 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
9 W1010A 2 WASHER, CONICAL ワッシャ 皿 M-3-L FE
10 2MGMMA001701 1 DOG, SW ドッ
グ
ＳＷ FE
11 K51756 4 SCREW, C
/
R PAN 小ネジ 十穴鍋 M02.5X005(ｽﾃﾝﾚｽ) FE
12 W1020H 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
2.5M
/
MFE
13 PZ05022 1 SPRING, TENSION ス
プ
リン
グ
引
張
FE
14 2MGMMA000801 1 SHUTTER シャッタ FE
15 PZ29951 4 BOLT ボルト OT
16 PX00081 1 NAMEPLATE
銘
板PL
17 PM34585 4 PIN, GUIDE ピン ガイド FE
18 2MGMMA002100 1 SEAL, BAR CODE シール バーコード OT unit serial number
19 2MGMMA003000 1 SEAL, BAR CODE シール バーコード OT unit serial number
20 PM0B7R2 2 PIN, REFERENCE ピン 基準 AL
21 PH01721 3 PIN, PARALLEL ピン 平行 PL
22 PM04924 1 PIN ピン FE
169
PTS- AI MEX- 02J E
4CYImM8w
4CYImM8w
Downloaded at 2012/11/08 16:01 JST by 3NFD4805 DL#4CYImM8w
＊ＮＣ０８Ｃ １２３４５６＊
ＮＣ０８Ｃ
００００００
2
3
4
5
6
7
8
9
10
10.1
10.2
11
12
13
14
15
16
17
18
19
20
23
21
22
21
10.1
++1&&12==/(67$7,21
++1&&ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
2UGMMA000201
170
PTS- AI MEX- 02J E
4CYImM8w
4CYImM8w
Downloaded at 2012/11/08 16:01 JST by 3NFD4805 DL#4CYImM8w
H01/H02-NC08C-NOZZLE STATION
H01/H02-NC08C-ノズルステーション
2UGMMA000201
No. Dr
