Montageanleitung 01005-Paket
Ausgabe 12/2007
21

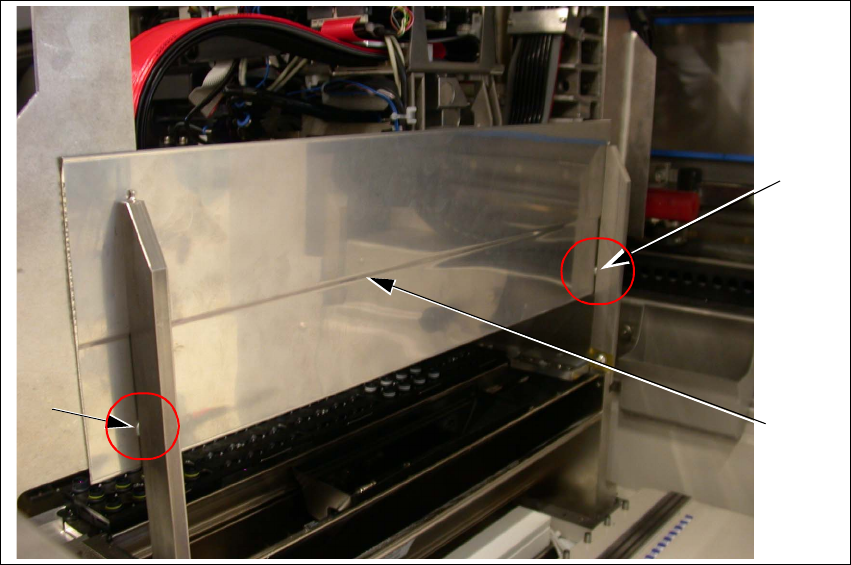

Fig. 10 Neues Sicherungsblech montieren
Æ Montieren Sie das neue Sicherungsblech mit beiden Unterlegscheiben (1). Die Wölbung (2) ist
auf der Unterseite wie in Fig. 10 abgebildet.
Æ Reinigen Sie die Auflagefläche mit etwas Alkohol und kleben Sie die Spurlineale entsprechend
der vorherigen Aufteilung und Abmaße auf.
1.6.5.8 Abschließender Test der BE-Tischhöhe
Nach der Montage des Ausgleichbleches muss mit der Pipette 905 auf Kollisionsfreiheit zum Si-
cherungsblech geprüft werden. 1
Æ Verschieben Sie vorsichtig das Portal (mit der Pipette 905 in Bestücklage) im gesamten Be-
reich des Sicherungsbleches. Die Pipette darf nicht anstehen.
Æ Justieren Sie ggf. an der Befestigung des Sicherungsbleches.
1
1
2
Montageanleitung 01005-Paket
Ausgabe 12/2007
22
1.6.6 Bauelemente-Kamera und Bestückkopf vermessen
GEFAHR
Bei der Arbeit mit dem SITEST-Programm besteht erhöhte Unfallgefahr.
Das SITEST-Programm darf grundsätzlich nur durch Personen gestartet werden, die in der An-
wendung bei der Fa. SIPLACE geschul
t wurden und dadurch hierfür autorisiert sind!
Alle
BE-Wechseltische (BE-Wagen) müssen in die Maschine eingefahren, ordnungsgemäß ange-
dockt und vollständig gerüstet sein. 1
Æ Starten Sie die SITEST Software.
Æ Konfigurieren Sie die neue Kamera in SITEST.
Æ Öffnen Sie dazu in der Grundansicht die Funktion "Maschinenkonfiguration".
Æ Wählen Sie die Registerkarte für das entsprechende Portal (z. B. "Portal 1) und aktivieren Sie
die Bauelemente-Kamera "C&P (Typ 38) 16x16 digital".
Abb. 11 SITEST "BE-Kamera konfigurieren"
Æ Führen Sie einen Neustart durch und starten Sie SITEST erneut.
Æ Setzen Sie die neuen Pinolen ein (siehe „Einsetzen der 12er-Pinole kpl. / 270Grad-Teilung
[03054107-xx]“ auf Seite 14).
Æ Führen Sie einen Gesamtreferenzlauf der Maschine durch.
Montageanleitung 01005-Paket
Ausgabe 12/2007
23
Æ Wählen Sie die Funktion "C&P-Köpfe".
Æ Wählen Sie Funktion "Kopf und BE-Kamera" des entsprechenden Bestückkopfes.
Abb. 12 SITEST "Kopf und BE-Kamera"
Æ Führen Sie die Funktionen "Kopf kalibrieren" aus. Es wird eine komplette Kalibrierung des
Kopfes und der Bauelemente-Kamera durchgeführt.
Æ Kalibrieren Sie den Maschinennullpunkt.
1.6.7 MFU mit umgerüsteter Maschine unter Verwendung der 01005 Verfahrprofile
33/34
Æ Stellen Sie sicher, dass die 3 Pinolen für 01005 Bestückung an den vermessenen Positionen
eingesetzt wurden. Setzen Sie ggf.die Pinolen für 01005 Bestückung ein. Siehe dazu Ab-
schnitt 1.6.4 auf Seite - 14.
Æ Stellen Sie sicher, dass in der GF-Beschreibung des Bauelementes "Ceram Pad" die Verfahr-
profile entsprechend der Beschreibung in Abschnitt 1.7.2.2 auf Seite - 28 eingestellt sind.
Æ Führen Sie die MFU mit allen Segmenten, also auch mit den Standard Pinolen (gleichzeitig)
durch.
