Montageanleitung 01005-Paket
Ausgabe 12/2007
25

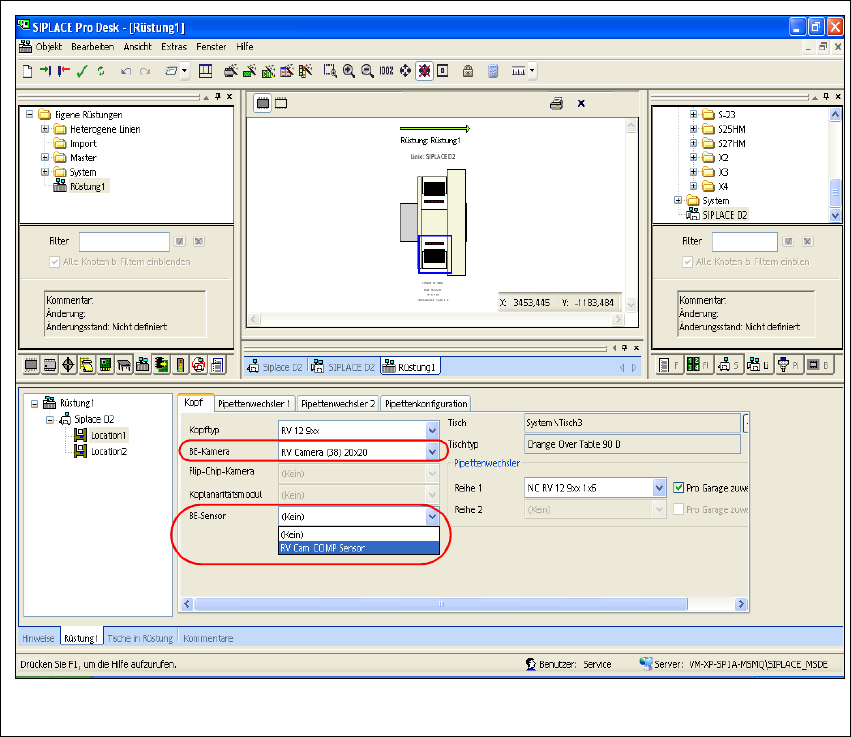

Abb. 13 SIPLACE Pro "Rüstungs-Editor" - Registerkarte "Kopf"
Æ Wählen Sie unter "BE-Kamera" den Typ "RV Camera (38) 20x20".
Æ Kontrollieren Sie, ob der "BE-Sensor" an der Maschine vorhanden ist.
Æ Falls der BE-Sensor nicht vorhanden ist, deaktivieren Sie den BE-Sensor im Rüstungseditor
mit "None".
Æ Falls der BE-Sensor vorhanden ist, muss er hier aktiviert werden.
1
Montageanleitung 01005-Paket
Ausgabe 12/2007
26
1.7.2 Gehäuseform kontrollieren und ggf. konfigurieren
Für 01005-Bauelemente sind in SIPLACE Pro bereits die Standard-Gehäuseformen 96 und 97
definiert. Kontrollieren oder konfigurieren Sie die Einstellungen, die für ein 01005-Bauelement re-
levant sind. 1
Æ Öffnen Sie den Gehäuseform-Editor in SIPLACE Pro.
Æ Öffnen Sie die Gehäuseform für ein 01005-Bauteil (z. B. GF 96).
Æ Wählen Sie unter "Eigenschaften" das Listenfeld "Bestückprozess" und wählen Sie "01005".

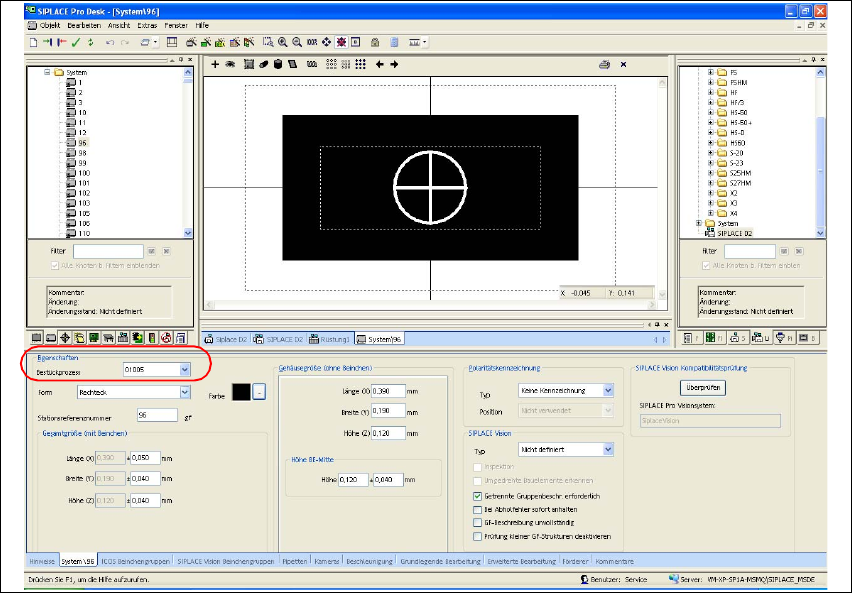

Abb. 14 SIPLACE Pro "Gehäuseform-Editor" - Registerkarte "GF"
Der Bestückprozess "01005" aktiviert die Überprüfung der BE-Anwesenheit nach dem Setzen
des Bauelementes am DLM3 Bestückkopf mit speziellen Abläufen. Dabei überprüft SIPLACE
Pro automatisch,
– dass die Verfahrprofile 33 oder 34 für kontrolliertes Bestücken und 35 für kontrolliertes Abholen
aktiviert sind.
– dass die "RV Camera (38) 20x20" aktiviert ist.
– dass die Pipette "Typ 905" aktiviert ist.
– dass der Förderer "3x8mm S-Gurt 01005 BE" aktiviert ist.
– dass die Vakuumprüfung deaktiviert wurde.
– mit Hilfe der Bauelemente-Kamera, dass das Bauelement nach dem Setzen nicht mehr an der
Pipette ist. D. h. das Bauelement wurde sicher bestückt.
Montageanleitung 01005-Paket
Ausgabe 12/2007
27
1.7.2.1 Automatische Abholkorrektur konfigurieren
Æ Wählen Sie die Registerkarte "Grundlegende Bearbeitung"
Æ Aktivieren Sie das Kontrollkästchen "Automatische Abholkorrektur".
Æ Kontrollieren Sie die Standardeinstellungen und korrigieren Sie falls nötig.
Æ Tragen Sie unter "Abholposition" => "z" den Wert -0,095 mm für die Anpassung der Freiraum-
höhe ein.
Æ Wählen Sie unter "Vakuum beim Abholen => "Frühes Vakuum".
Æ Tragen Sie unter "Bestücken" die "Aufsetzkraft" 1,0 N ein.

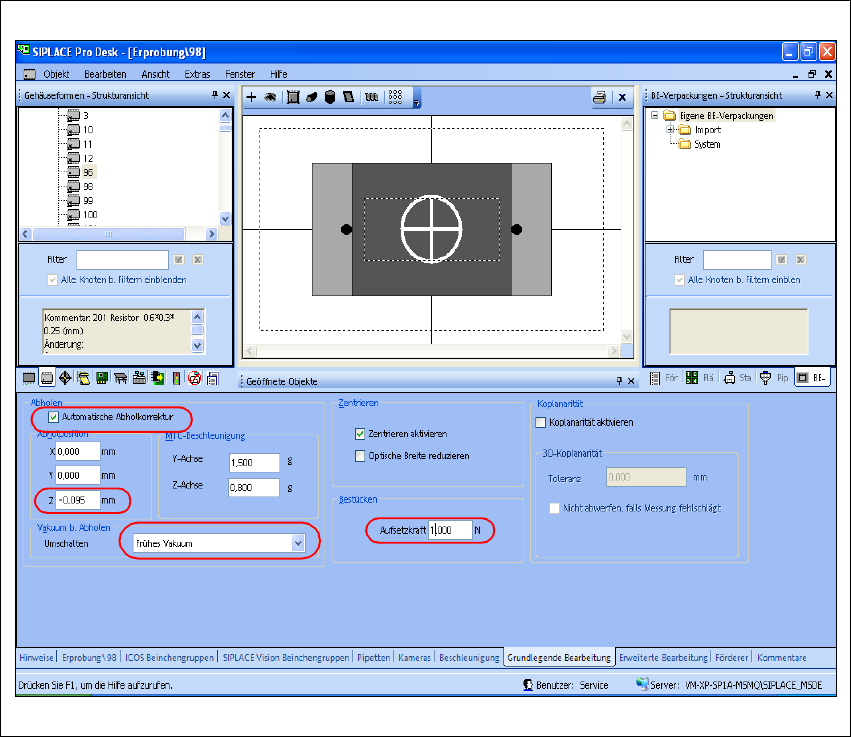

Abb. 15 SIPLACE Pro "Gehäuseform-Editor" - Registerkarte "Grundlegende Bearbeitung"
