1-3
Overview

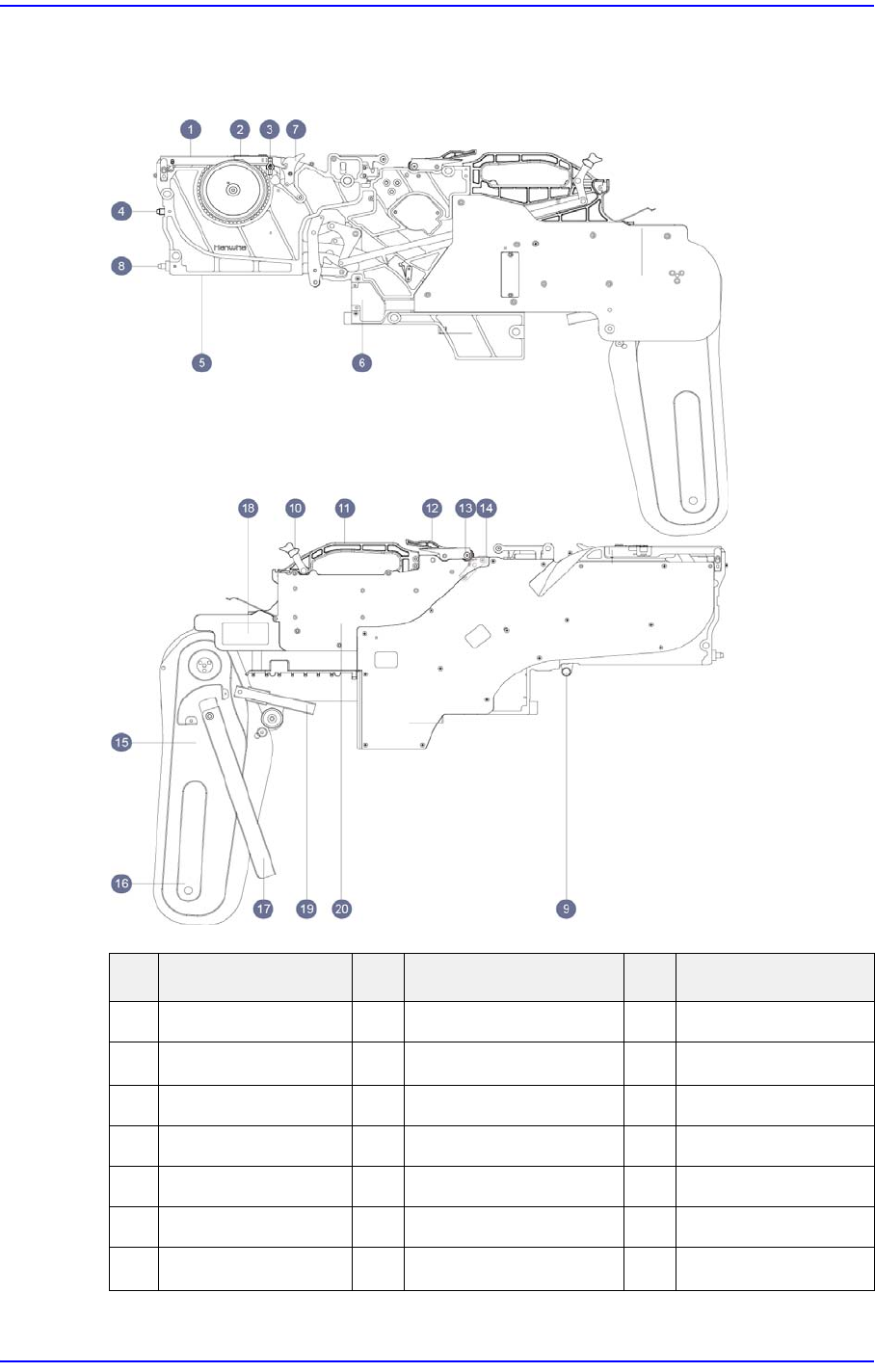

1.1.3. SME 12~88mm带式喂料器
图
1.3 SME 12~88mm
喂料器的外观
No.
品名
No.
品名
No.
品名
1
料带导件
2
乙烯基导件
3
乙烯基导件锁定器
4
X偏心销
5
安装导件
6
探针销
7
锁定器
8
定位凸缘
9
夹持辊
10
夹持杆
11
手柄
12
排放手柄
13
乙烯膜排放辊
14
排放齿轮
15
料盘臂板
16 Reel Arm Post 17
料盘制动器
18
序列号贴纸
19 Stopper Module
20 乙烯膜盒 21
UI Button
1-4
SM-Series SME DB
带式喂料带式器的操作手册
1.2. 喂料器规格
1.2.1. 针对各供料器类型的料带/料盘直径/移送节距/ 占有的插槽数量
表
1.1
喂料器种类及带宽
,
移送节距
[1] 各供料器形式各自具备了IT 功能、Splicing侦测功能选项。
[2] 如果是8mm 的大型料盘，当最外廓宽度在13mm以下时可以设定为只占有一个
插槽。
[3] 12mm以上供料器的实际可移送元器件的节距也许会在元器件供应方向的长度及
料盘料袋(Reel Pocket)深度上有限制。相关的具体内容，请在确认了相应的尺寸信
息后联系CS(STS)或当地代理店。
[4] W4P1带式供料器不支持接合检测功能。
喂料器种类
[1]
带宽
(mm)
移送节距
(mm)
料盘直径
(mm)
占有的插
槽数量
SME W4P1 Tape Feeder
[4]
41, 2
ф178~180 1
SME 8mm Tape Feeder 8 2, 4 ф178~180 1
SME 8mm Tape Feeder (L)
8 2, 4 ф178~330
2
[2]
SME DB 12mm Tape Feeder 12
4, 8, 12,
16, 20, 24,
28, 32, 36,
40, 44
[3]
ф178~380 2
SME DB 16mm Tape Feeder 16 ф178~380 2
SME 24mm Tape Feeder
24
ф178~380
3
SME 32mm Tape Feeder
32
ф178~380
4
SME 44mm Tape Feeder
44
ф178~380
4
SME 56mm Tape Feeder
56
ф178~380
5
SME 72mm Tape Feeder
72
ф178~380
6
SME 88mm Tape Feeder
88
ф178~380
7
1-5
Overview

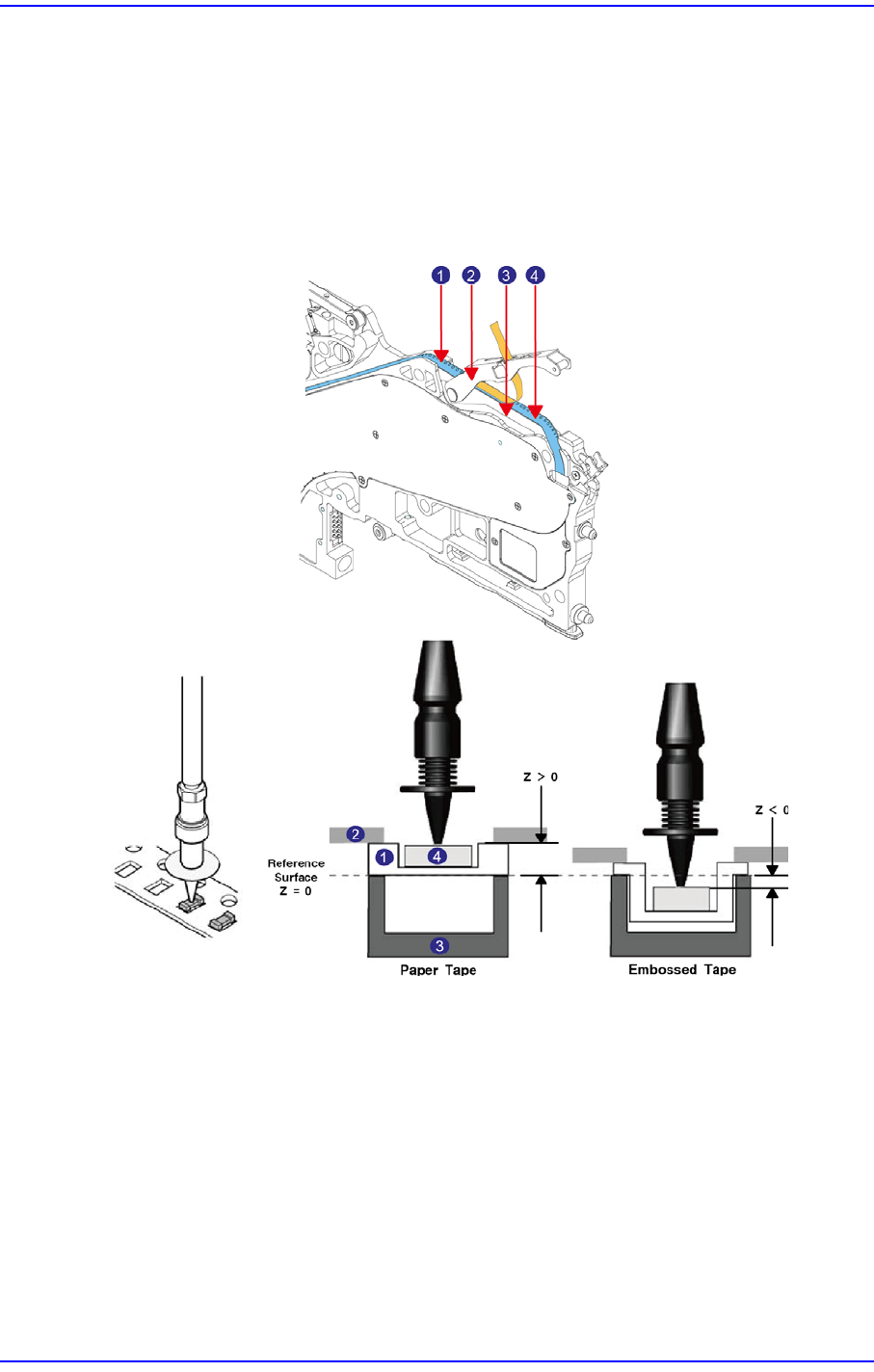

1.3. 供料器的吸附高度设置基准
喂料器的Z 轴高度基准面在吸附位置的料带下方（主机架上方）。
各元器件的实际吸附位置高度可以根据元器件高度、传送料带厚度而如下图变化。
其中，压纹料带(embossed tape) 需要根据相对于料袋深度的实际元器件高度而予以
不同地设置，其值可以如下图所示具有负 (-)值。
图
1.4 SME8mm / W4P1
带式喂料器
1:
料带
2:
料带导件
3:
机架
4:
元器件
