2-27 喂料器的操作 2.8. 错误编号 图 2.23 SM E 带式供料器状态 LED 及状态指示灯 1: 状态 LED 2: 原点 (Home) 键 3: 7-Segment SME 8mm/W4P1 带式喂料器 (a) SME 8mm/W4P1 带式喂料器 (b) SME 12~88mm 带式喂料器 供料器状态 LED 指示 状态说明 没有电源 Off 没有 供应电源 Error 红色 没有 执行回归原点动作 D…
2-26
SM-Series SME DB
带式喂料带式器的操作手册
2) 较长地按压“ 原点(Home)” 按钮让7-Segment状态成为 。
3) 可以在7-Segment上显示的3种形式中选择一个地更改料带的移送速度。按压前
进按钮或后退按钮选择料带的移送速度。
7-Se
gment上显示的料带的移送速度
: Normal
: Slow
: Slowly
4) 较
短地按压“节距转换” 按钮完成料带的移送速度设置。
注 意 节距的设定不准确时会引起元器件Loss现象，需要谨慎处理。
2-27
喂料器的操作
2.8. 错误编号

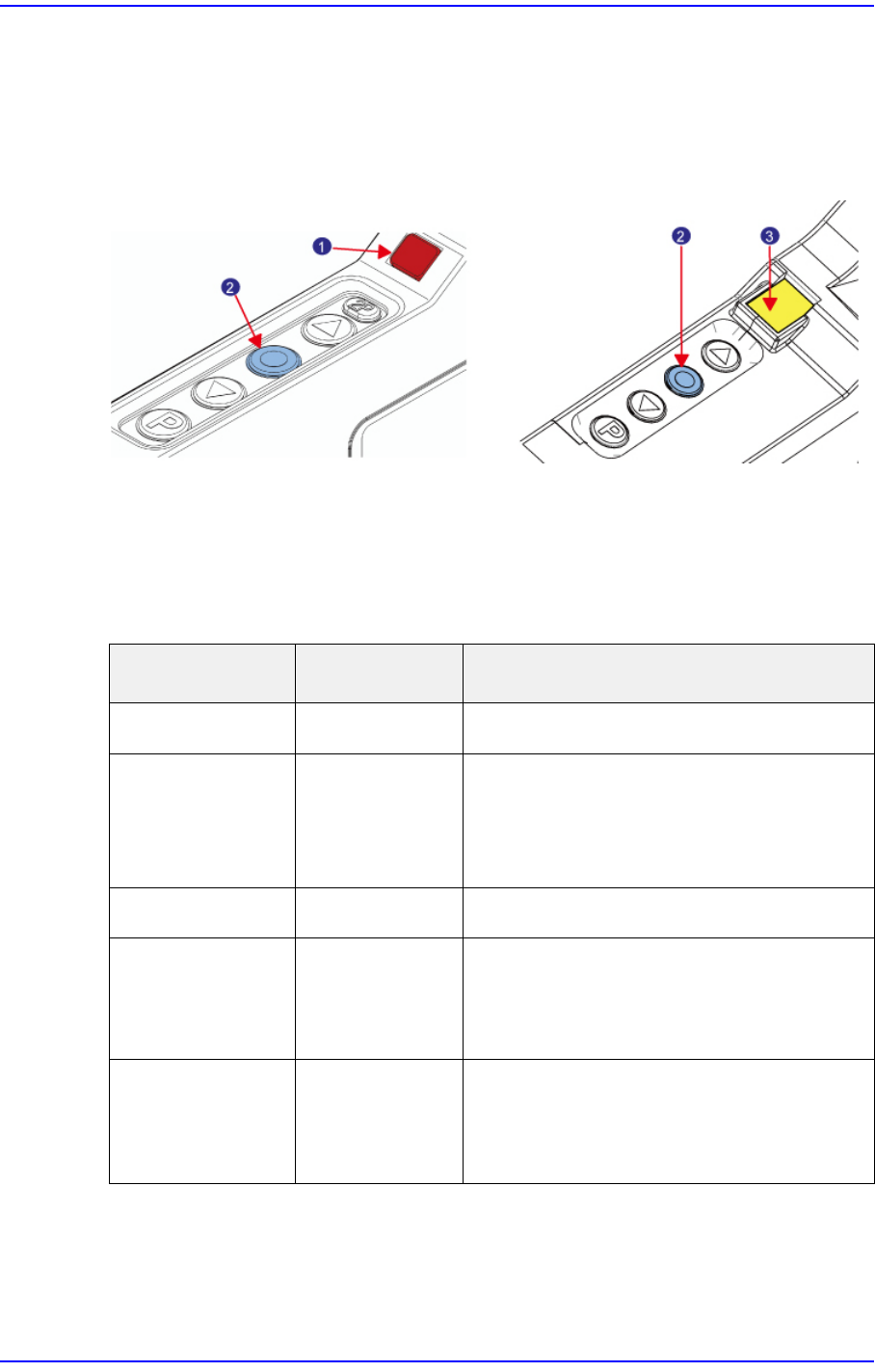

图
2.23 SME
带式供料器状态
LED
及状态指示灯
1:
状态
LED
2:
原点
(Home)
键
3: 7-Segment
SME 8mm/W4P1 带式喂料器
(a) SME 8mm/W4P1 带式喂料器 (b) SME 12~88mm 带式喂料器
供料器状态
LED指示
状态说明
没有电源
Off
没有供应电源
Error 红色 没有执行回归原点动作
Drain 传感器没有侦测出来
发生错误
Feeding 朱黄色 供料中
Normal 绿色 正常动作
Non - IT设备上使用供料器时正在使
用通信断绝警告功能
Slot Error 紫色 安装供料器后通信连接失败
从设备拆下供料器后清扫供料
器的Probe Pin
2-28
SM-Series SME DB
带式喂料带式器的操作手册
便 笺 Non - IT设备上的供料器“ 通信断绝警告”的设置方法
一面按压供料器开关的P按钮一面朝上举起Clamp Lever地把供
料器紧固到供料器底座，就能改变该功能的使用与否。
SME 12~88mm 带式喂料器
Device Net Error 紫色闪灭 Non - IT设备上安装了供料器时
按压原点(Home)按钮回到原点
并且状态LED的颜色变成紫蓝
色后进行生产
IT设备正在使用供料器，发生了通
信断绝
重新实行IT - Feeder程序
Not Homing 蓝色 Non - IT设备上使用供料器时没有使
用通信断绝警告功能
供料器状态
LED指示
状态说明
Feeding
供料中
Splicing Mode
侦测到接合料带
(Splicing Tape)
Normal
显示数字 正常动作
供料器状态
LED指示
状态说明
