2-9 喂料器的操作 2.2. SME 12~88mm 喂料器卷带的安装 2.2.1. 料带导轨开放 ①用手往箭头方向按压带式供料 器的锁定器， 往上拉②料带导件而打开料带导 件。 图 2.12 SM E 12~88mm 带式喂料器的料带导轨开放 注 意 把料带安装在供料器时， 请注意避免手 指被夹在料带导件。 不要过度地往上拉料带导件 。 必须按照指定的顺序把料带 安装到供料器。 SME 12~88mm 供料器重量较重…
2-8
SM-Series SME DB
带式喂料带式器的操作手册
图
2.10
固定的上封带
(8mm/W4P1
喂料器
)
2.1.6. 拾取点位置设置
按下手柄上的操作板的前进按钮与后退按钮，就能把SME带式供料器移送到标示着
三角形标记的吸附点(拾取位置)。
图
2.11 SME
带式喂料器的拾取点位置设置
1:
前进按钮
2:
后退按钮
3:
拾取位置
2-9
喂料器的操作
2.2. SME 12~88mm喂料器卷带的安装
2.2.1. 料带导轨开放

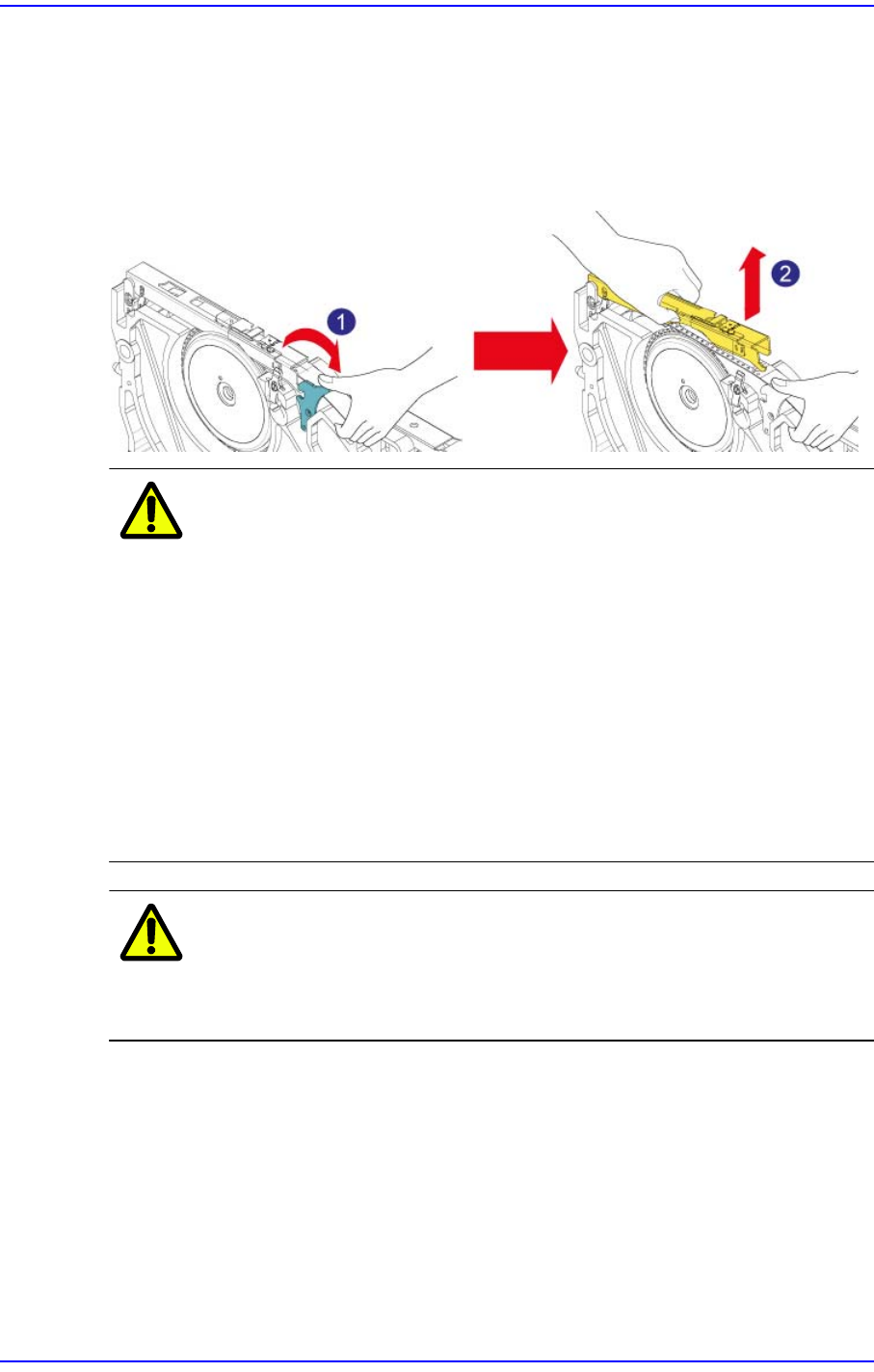

①用手往箭头方向按压带式供料器的锁定器，往上拉②料带导件而打开料带导件。
图
2.12 SME 12~88mm
带式喂料器的料带导轨开放
注 意 把料带安装在供料器时，请注意避免手指被夹在料带导件。
不要过度地往上拉料带导件。
必须按照指定的顺序把料带安装到供料器。
SME 12~88mm 供料器重量较重，搬运时请注意避免掉落。
安装到喂料器的卷带应使用符合EIA及 JIS 等标准规格的卷
带。
请使用符合喂料器大小的元件卷轮带。
磁带导轨的前面部分和锁变形时降低部件吸附率，因此保管
及使用时请特别留意。
注 意 拆卸喂料器可能使喂料器受损或造成伤害。 喂料器故障时，请与
本公司指定的C/S 公司(STS) 或当地代理店(Local Agent)咨询
后采取措施。
2-10
SM-Series SME DB
带式喂料带式器的操作手册
2.2.2. 卷轮固定
把卷轴紧固到12~88mm 带式供料器的方法如下图所示。
1) 往箭头方向牵拉直到带式供料器的卷轴臂板被固定为止。
2) 把卷轴插入卷轴臂板的卷轴臂柱(Reel arm post)中央。
3) 往后面稍微举起卷轴臂板(Reel arm plate)解除卷轴臂板的固定状态，往下拉卷轴
臂板。
4) 把卷轴刹车固定在卷轴上。
