SME_DB_Feeder_User_Guide(Chi_Ver1.4).pdf - 第68页
3-12 SM-Series SME DB 带式喂料带式器的操作手册 图 3.15 SME 12~88mm 以上供料器
3-11
维修与维护
3.2.9. 各种接头(Joint)及摩擦部位

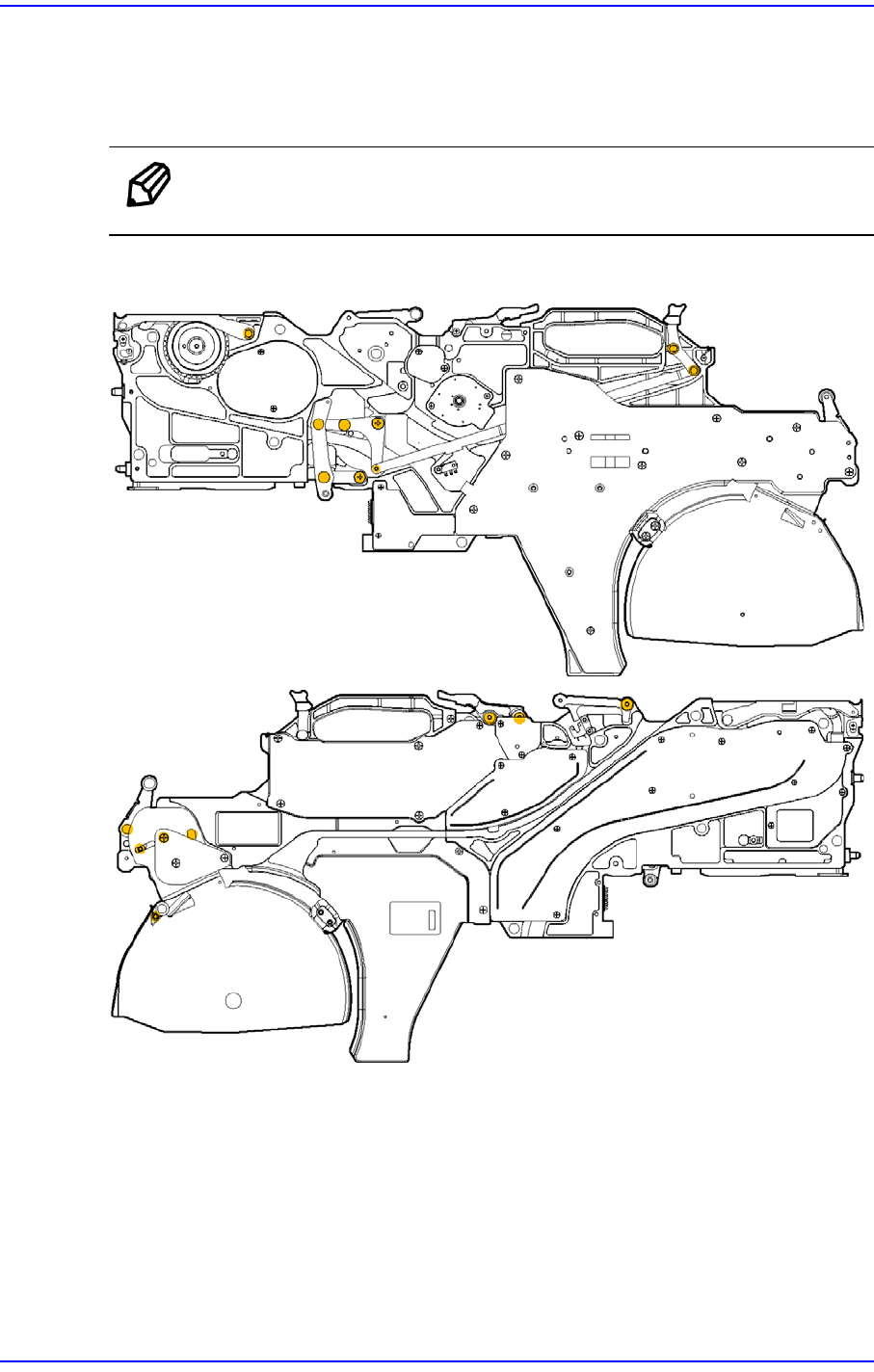

下图的箭头部位是安装或使用供料器时会因为动作而发生摩擦的部位。如果在箭头
部位发生噪音或感觉摩擦较大，请涂敷少量滑脂。
备注 建议使用下列润滑用滑脂：Super Lube Grease(High-Temp Grease)
图
3.14 SME 8mm/W4P1
供料器
1:
排放杆轴
2:
排放齿轮轴
3-12
SM-Series SME DB
带式喂料带式器的操作手册

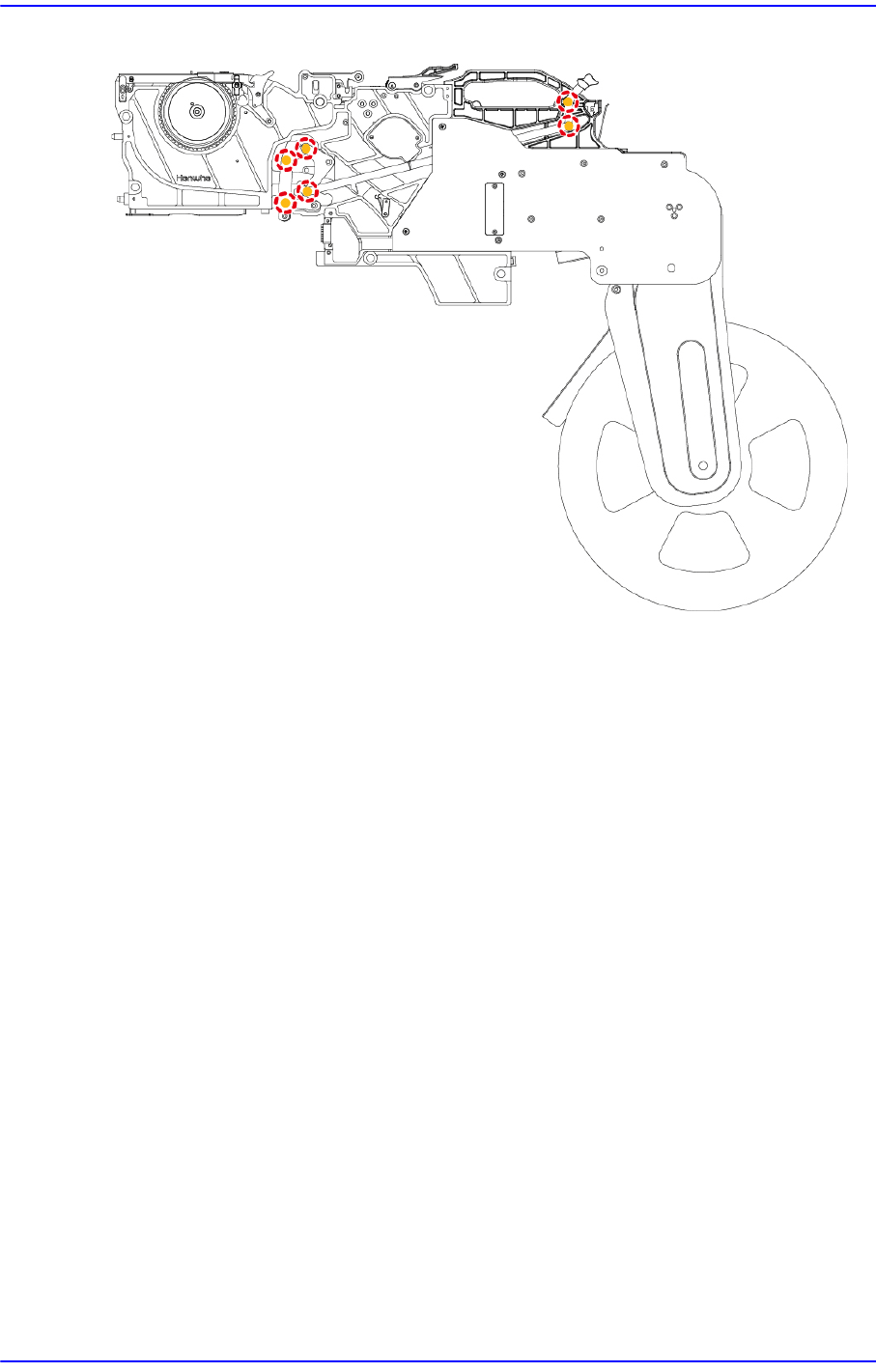

图
3.15 SME 12~88mm
以上供料器
4-1
Trouble Shooting
第4章. Trouble Shooting
4.1. 问题现象及措施方法
问题 推测原因 对应措施
供料器被供
料器底座插
槽挡住而无
法把供料器
推入插槽
供料器底座插槽部上有杂质。 清除杂质
和相邻供料器干涉 如果元件的螺丝松弛则将螺丝
拴紧，如果卷轴挂架(Reel
hanger)发生变形则矫正卷轴挂
架的变形，如果无法矫正则联
系本公司的C/S
排放料带被夹在供料器之间。 检查后采取措施。
位置销损伤而被供料器底座的销孔
卡住。
如有杂质则予以清除，如果位
置销损伤则联系本公司的 C/S。
供料器底座销孔损伤而使得供料器
无法进入。
请联系本公司的C/S。
电源无法进
入。
和供料器的探针接触的供料器底座
的PCB护盖被污染。
检查供料器底座PCB并且清
扫。
供料器探针销的污染或损伤。 如果是销污染则予以清扫，如
果破损则联系C/S。
针对夹持(Clamp) 的侦测开关不良。 如果是单纯的短路则予以连
接，如果破损则联系本公司的
C/S。
供料器内部电缆或板 (Board)不良或
破损
分解PCB 盖检验电缆及控制
板，如果电缆及基板破损则联
系本公司的C/S
8mm / W4p1: LED不良或破损( 虽然
可以动作，但LED不亮灯)
请联系本公司的C/S。
12~88mm供料器：7-Segment不良
或操作板破损
在供料器底座安装供料器并
检查7-Segment的状态
请联系本公司的 C/S。
