2-23 喂料器的操作 每按一次后退按钮， 就会让 料带在 2P 时移动 2mm ， 在 4P 时移动 4mm 。 (8mm) 每按一次后退按钮， 就会让 料带移动 1mm 。 (W4P1) 后退键 按一次后退按钮， 就会让料带后 退 4mm 。 较长地按压一次后退按钮， 就会 让料带按照所设定 ( 间距 ×4mm) 的距离后退一次。 继续按压后退按钮时， 就会让料 带按照所设定 ( 间距 ×4mm) 的距 离连续后…
2-22
SM-Series SME DB
带式喂料带式器的操作手册
2.6. SME带式供料器开关的操作方法
图
2.20
手动供应键
(
操作面板
)
1: SME 8mm, W4P1: LED / SME 12~88mm: 7-Segment
2:
前进键
3:
原点
(Home)
键
4:
后退键
5:
节距转换键
(a) SME 8mm/W4P1 带式喂料器 (b) SME 12~88mm 带式喂料器
SME 8mm/W4P1
键类型
SME 12~88mm
每按一次前进按钮，就会让
料带在2P 时移动2mm，在
4P时移动4mm。(8mm)
每按一次前进按钮，就会让
料带移动1mm。 (W4P1)
较长地按压前进按钮时，就
会按照该间距距离的倍数连
续驱使料带前进。
在各前进与前进之间，按照
所设定的参数值适用迟滞时
间。
松开按钮时，就会自动停止
移送料带。
前进键 按一次前进按钮，就会让料带前
进4mm。
较长地按压一次前进按钮，就会
让料带按照所设定(间距×4mm)
的距离前进一次。
继续按压前进按钮时，就会让料
带按照所设定( 间距×4mm)的距
离连续前进。如果需要停止连续
前进动作，请松开前进按钮。
2-23
喂料器的操作
每按一次后退按钮，就会让
料带在2P时移动2mm，在
4P时移动4mm。(8mm)
每按一次后退按钮，就会让
料带移动1mm。(W4P1)
后退键 按一次后退按钮，就会让料带后
退4mm。
较长地按压一次后退按钮，就会
让料带按照所设定(间距×4mm)
的距离后退一次。
继续按压后退按钮时，就会让料
带按照所设定(间距×4mm)的距
离连续后退。如果需要停止连续
后退动作，请松开后退按钮。
按压原点按钮，就会重新握
住链轮齿的位置后把塑料料
带拉到适当的张力。
原点
(Home)键
按压一次原点按钮，就会实行供
料器的返回原点功能。
按压节距转换键达到 5秒以
上时，将会在2P与 4P之间
进行节距转换。
节距转换
键
设置料带的间距/移动速度
SME 8mm/W4P1
键类型
SME 12~88mm
2-24
SM-Series SME DB
带式喂料带式器的操作手册
2.7. 传输间距的修改
2.7.1. SME 8mm带式喂料器传输间距
SME8mm 带式供料器的移送节距是4、8、12、16、20及 24mm。也就是说，可以4mm
为单位设置移送节距。节距灯亮绿灯时表示处于2mm移送节距的2P状态，节距灯灭
灯时则表示处于4mm移送节距的 4P状态。 设置方法请参阅 “2.6. SME带式供料器开
关的操作方法”。

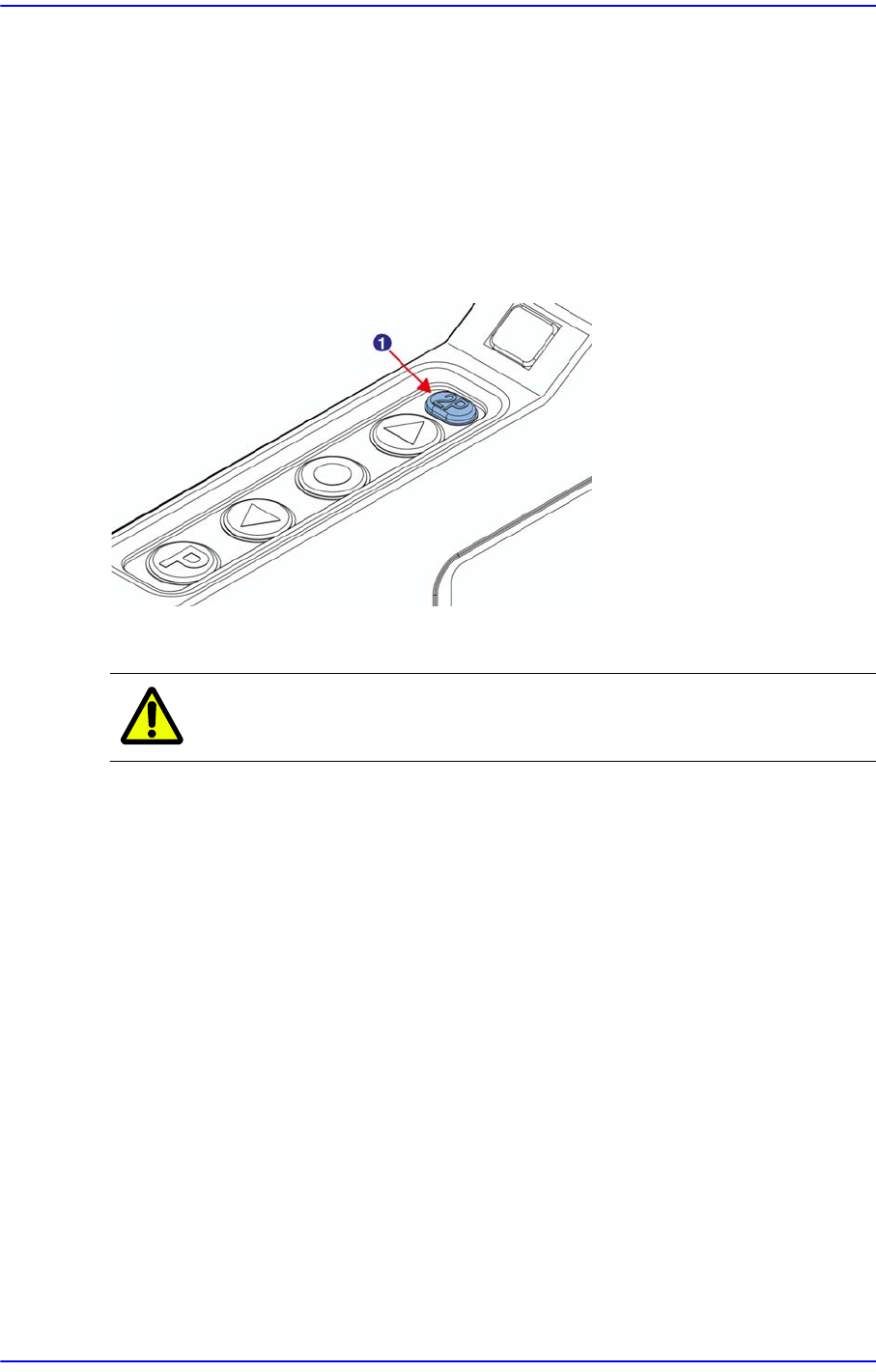

图
2.21
带式喂料器的间距设置
1:
节距灯
注 意 节距的设定不准确时会引起元器件Loss现象，需要谨慎处理。
如果是电动供料器支援设备的选项，利用元器件信息中设定的移送节距决定供料器
的节距。
而且，改变节距时，需要按下原点(Home) 按钮或者拆下供料器并重新安装后按下原
点按钮。如果不按下原点(Home) 按钮，状态LED 将亮红灯并且不会正常动作。
