1-7
Overview

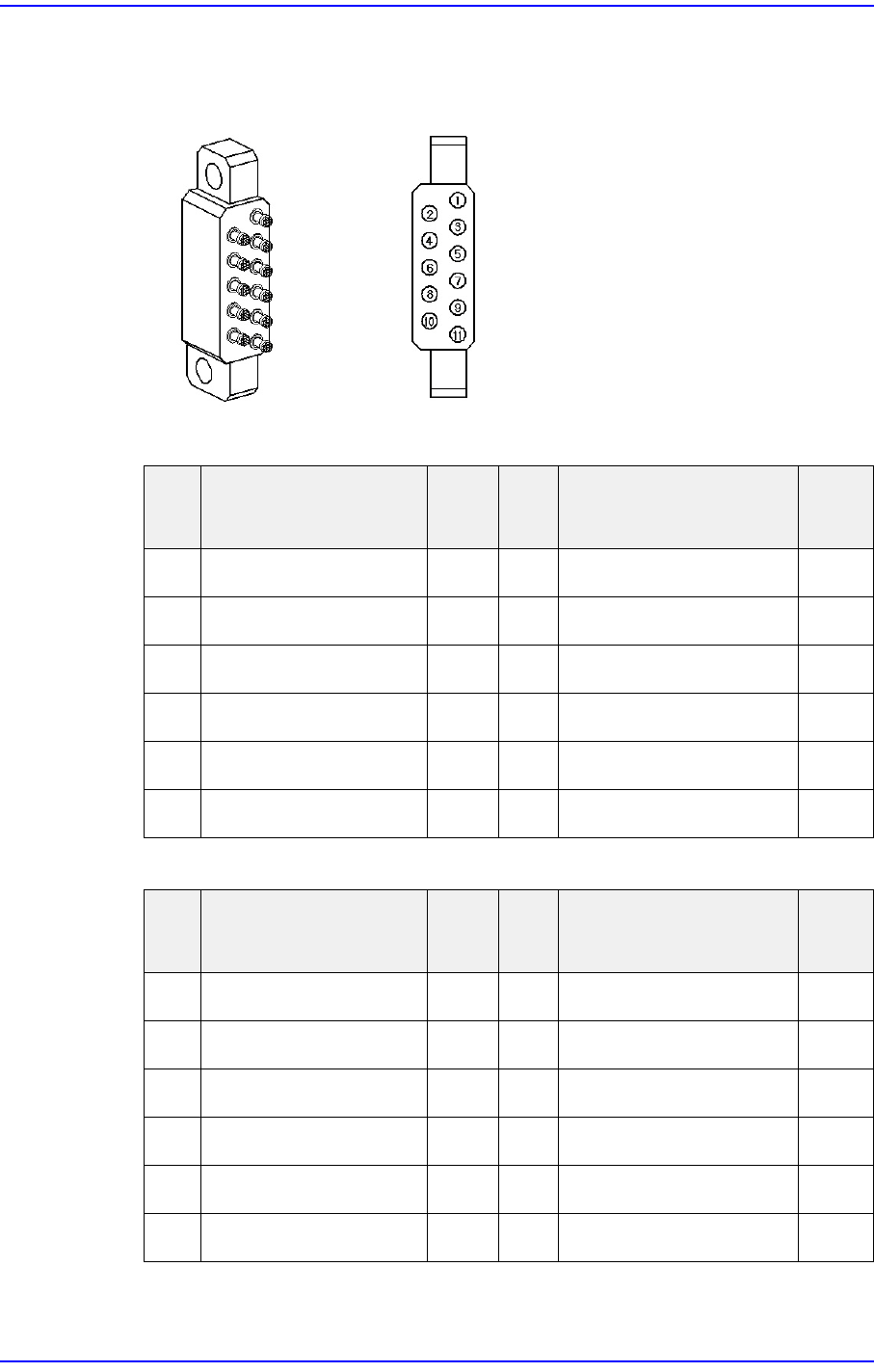

1.4. Probe Pin规格
探针构成
表
1.2 Probe Pin Assignment (Non IT)
表
1.3 Probe Pin Assignment (IT)
Pin
No.
针（ pin）功能
Use
Pin
No.
针（ pin）功能
Use
1 ID0 X 7 Indexing Signal
○
2 ID1 X 8 Clamping Signal
○
3 D24V X 9 Indexing Command
○
4
通信
X 10 F24V
○
5
通信
X 11 F24G
○
6 D24G X
Pin
No.
针（ pin）功能
Use
Pin
No.
针（ pin）功能
Use
1ID0
○
7 Indexing Signal
○
2ID1
○
8 Clamping Signal
○
3 D24V
○
9 Indexing Command
○
4
通信 ○
10 F24V
○
5
通信 ○
11 F24G
○
6 D24G
○
2-1
喂料器的操作
第2章. 喂料器的操作
2.1. 卷带的安装
注 意 不要过度地往上拉料带导件。
必须按照指定的顺序把料带安装到供料器。
安装到喂料器的卷带应使用符合EIA及 JIS 等标准规格的卷
带。
请使用符合喂料器大小的元件卷轮带。
磁带导轨的前面部分和锁变形时降低部件吸附率，因此保管
及使用时请特别留意。
注 意 拆卸喂料器可能使喂料器受损或造成伤害。 喂料器故障时，请与
本公司指定的C/S 公司(STS) 或当地代理店(Local Agent)咨询
后采取措施。
2.1.1. 料带导轨开放
箭头方向 ①推开, ②向上抬起料带导轨打开锁夹。
图
2.1 8mm/W4P1
带式喂料器的料带导轨开放
