2-7 喂料器的操作 2.1.5. 固定上盖卷带 把经过料带导件后出来的上封带 予以固定。 如图 2-9 所示， 把通过料带导件出来的 上封带挂在 Drain T ensio ner 上。 按压排放手柄 (Drain handle) 而在手柄与排放齿 轮 (Drain gear) 之间形成 间隙后， 把塑料料带 (V inyl tape) 插 入排放手柄与排放齿轮之间 的间隙。 注 意 固定上封带时， 注意避免封带缠住的现象。 往下拉排…
2-6
SM-Series SME DB
带式喂料带式器的操作手册
2.1.4. 锁夹固定
让传送料带的移送插槽和链轮齿啮合后，拉下料带导件，在和传送料带相接的状态
下检查传送料带是否正常地和链轮齿啮合。
注 意 把料带导件往下拉之前，检查料带导件与本体之间是否有元件
(Chip)或杂质。
检查传送料带的移送插槽是否和链轮齿正常地捏合，检查传送料
带是否被正常移送。
请确认料带导轨、锁夹的固定状态。

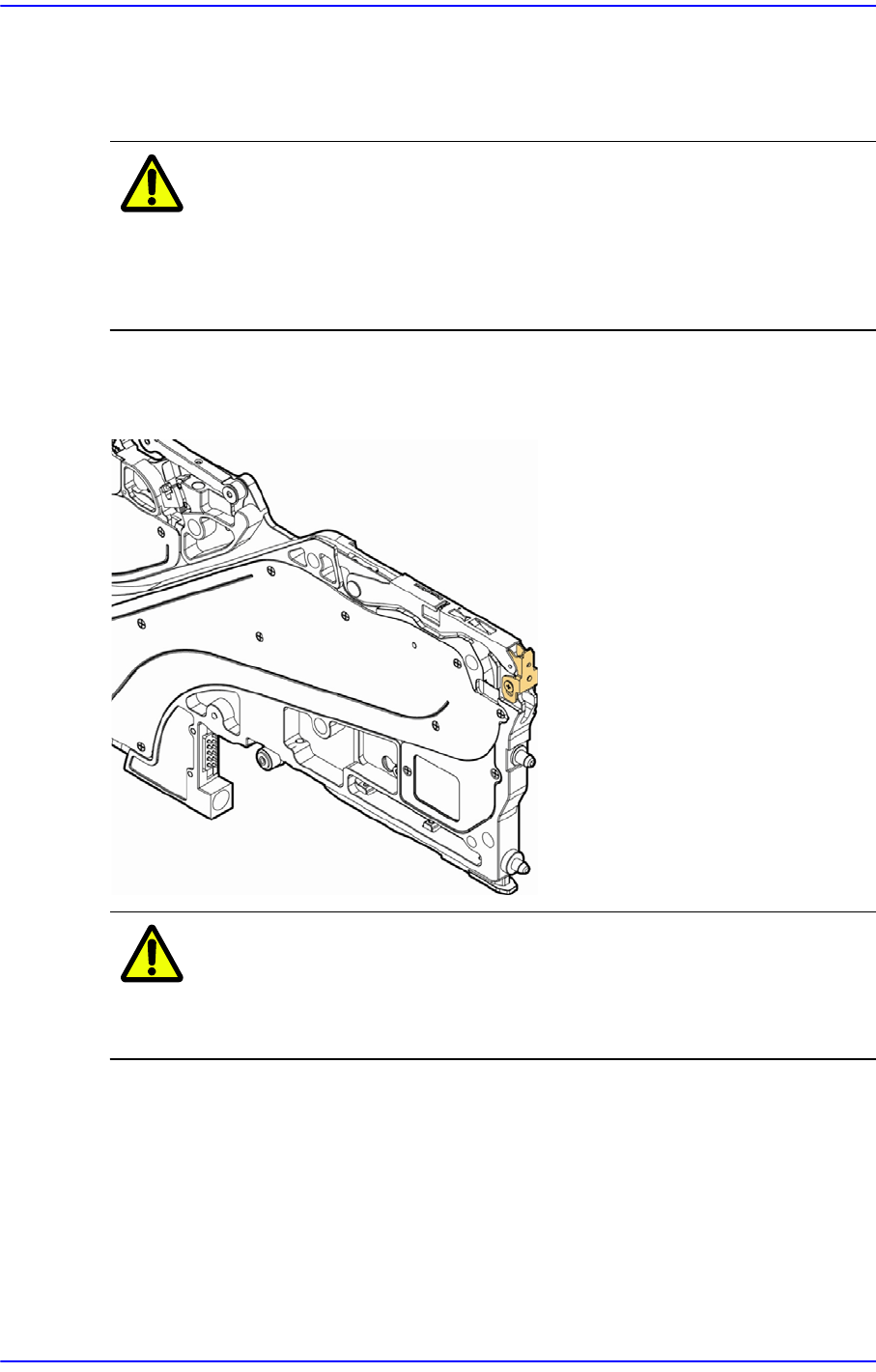

图
2.8
确认料带导轨和锁夹的固定状态
(8mm/W4P1
喂料器)
注 意 如果没有确实固定住料带导件与锁定器就可能会发生无法供应
料带或者和主框架碰撞之类的问题，因此必须确认料带导件被正
确地固定住。
2-7
喂料器的操作
2.1.5. 固定上盖卷带
把经过料带导件后出来的上封带予以固定。 如图2-9所示，把通过料带导件出来的
上封带挂在Drain Tensioner上。按压排放手柄(Drain handle)而在手柄与排放齿轮
(Drain gear)之间形成间隙后，把塑料料带(Vinyl tape)插入排放手柄与排放齿轮之间
的间隙。
注 意 固定上封带时，注意避免封带缠住的现象。
往下拉排放手柄固定塑料料带，确认塑料料带是否正确地置于张紧装置 (Tensioner)
上，按压原点按钮就能驱动用来排放塑料料带的马达，牵拉塑料料带直到塑料料带
上形成一定张力为止，然后停止驱动马达。

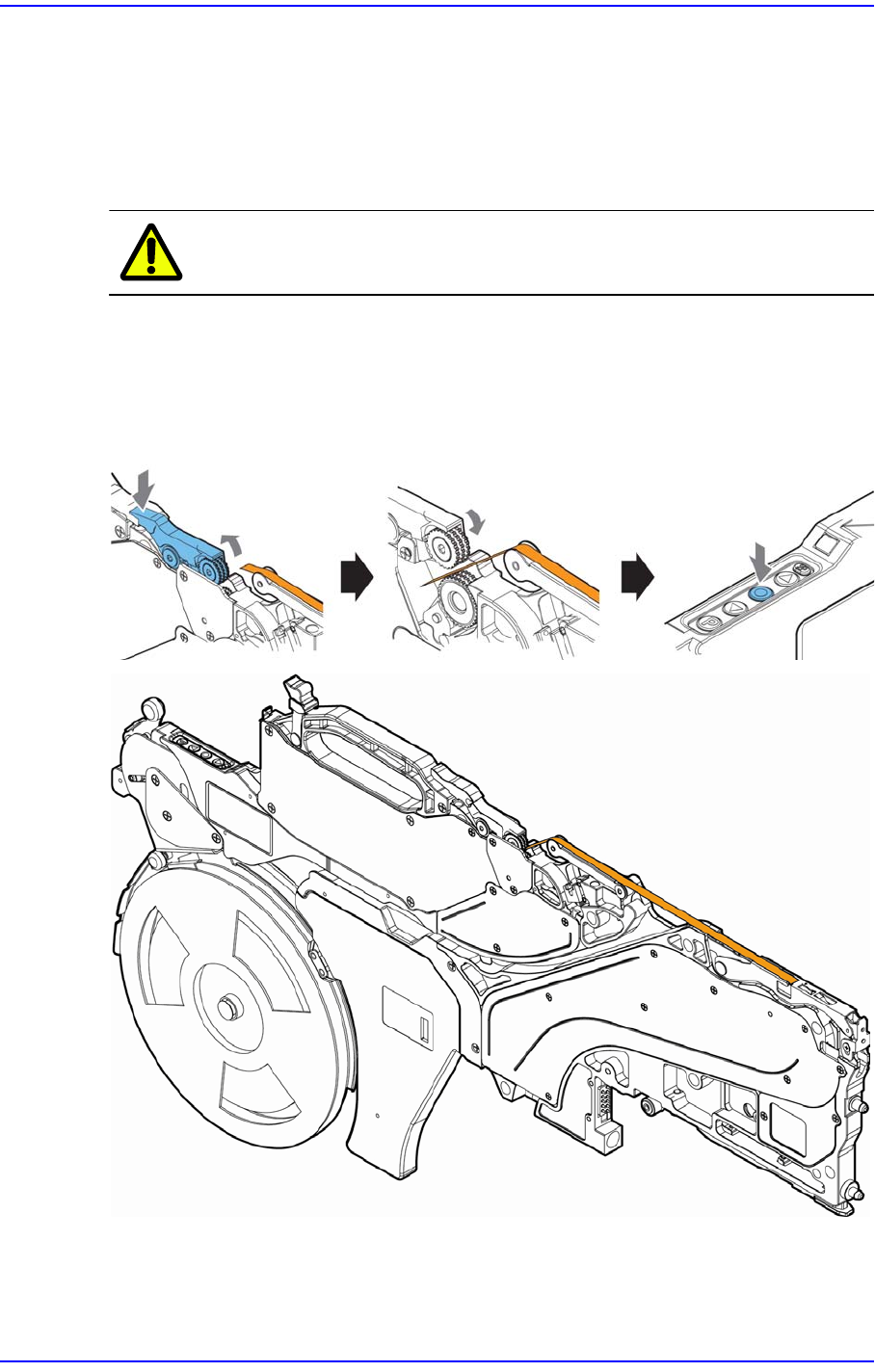

图
2.9
固定上盖卷带
(8mm/W4P1
喂料器
)
2-8
SM-Series SME DB
带式喂料带式器的操作手册

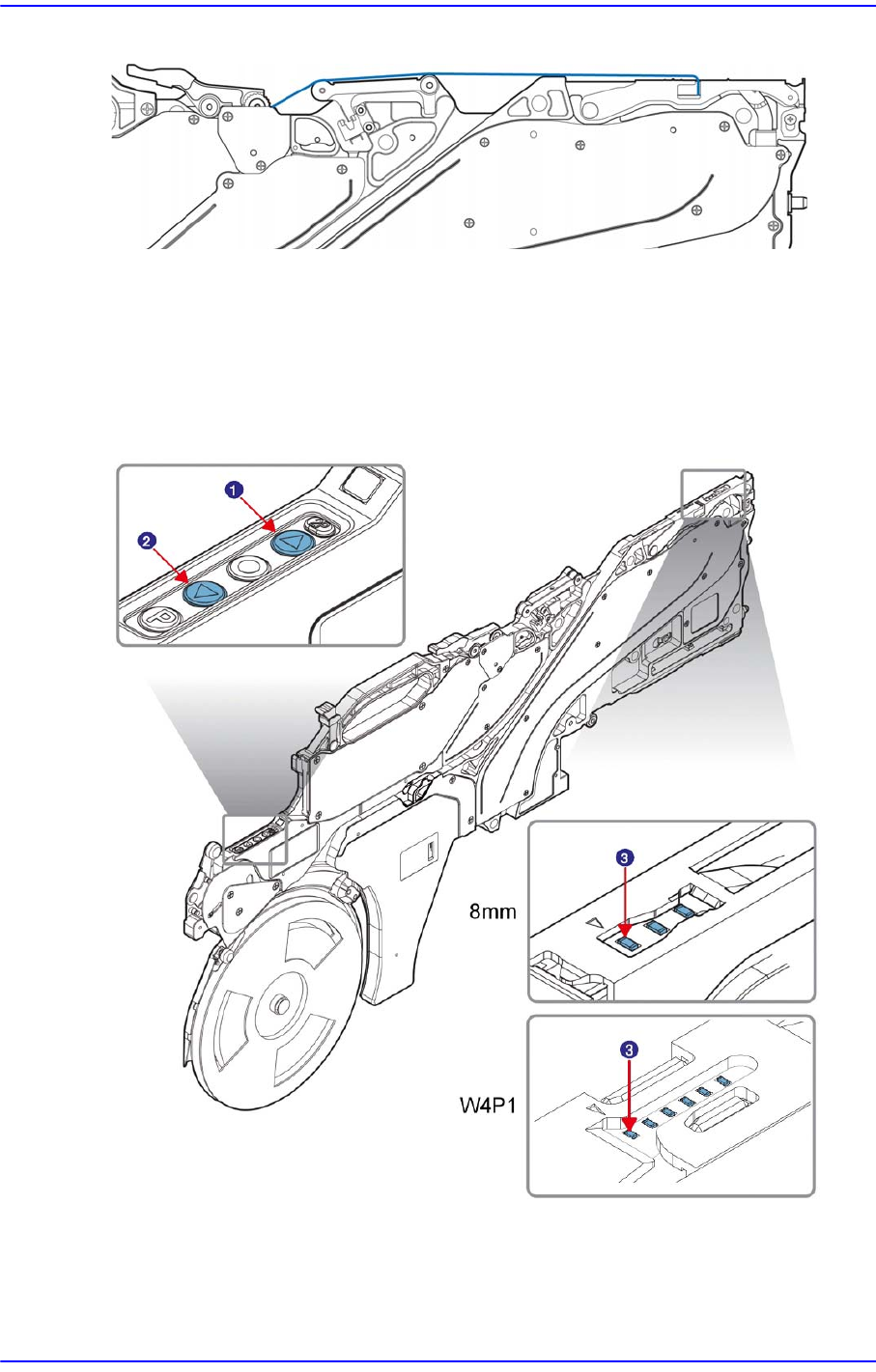

图
2.10
固定的上封带
(8mm/W4P1
喂料器
)
2.1.6. 拾取点位置设置
按下手柄上的操作板的前进按钮与后退按钮，就能把SME带式供料器移送到标示着
三角形标记的吸附点(拾取位置)。
图
2.11 SME
带式喂料器的拾取点位置设置
1:
前进按钮
2:
后退按钮
3:
拾取位置
