SM-Series SME DB
带式喂料带式器的操作手册
3.1.1. 供料器的维护相关注意事项
供料器不建议护盖内部的润滑及检验。供应0603 之类微小芯片的供料器擅自拆下护
盖时，反而会让微小芯片之类的杂质进入而让供料器的动作出现问题，链轮及传感
器等润滑剂污染也会造成动作不良并且降低供应精度。

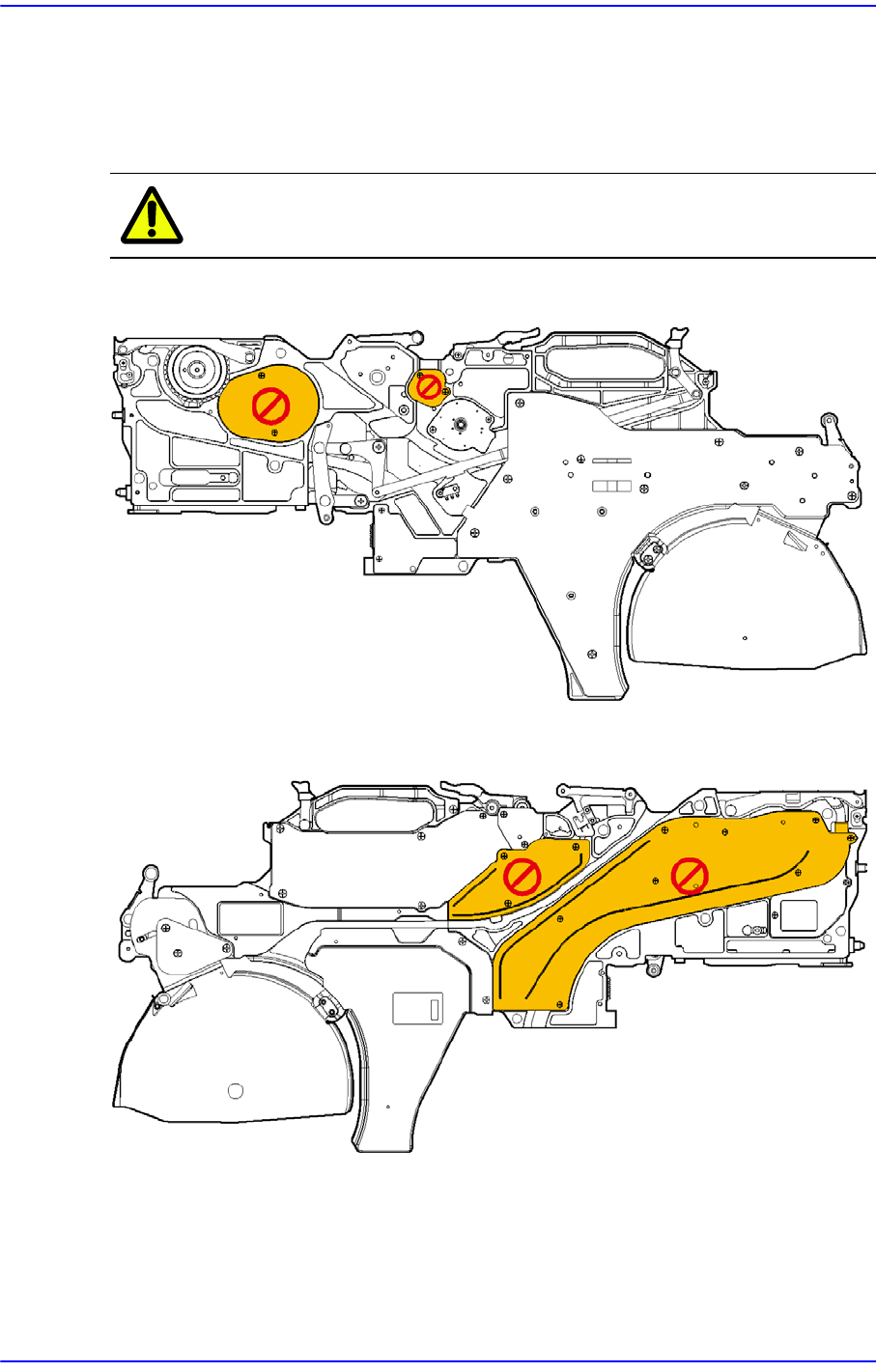

注 意 不要打开下图标记部位的护盖。
图

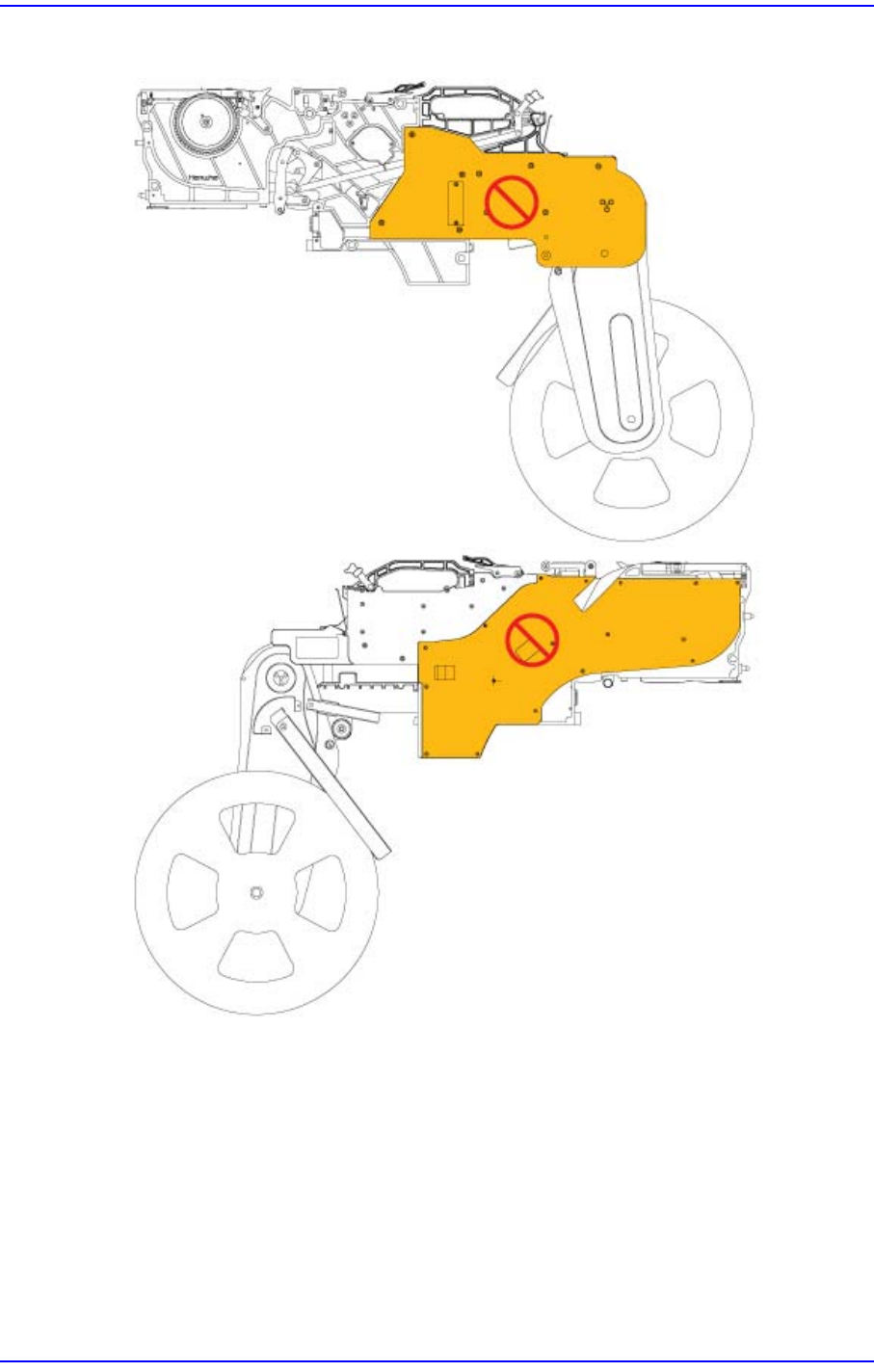

3.1 SME8mm / W4P1
带式喂料器
3-3
维修与维护
图
3.2 SME 12~88mm
带式喂料器
带式供料器的位置销中的一个是偏心销，将其旋转时能让元件的吸取位置在元件移
送方向(Y 方向) 与垂直方向(X方向)变化。需要调整元件吸取位置时，请利用经过本
公司供应的主供料器所校正的校准治具针对需要调整的供料器的元件吸取位置准确
地测量X 方向偏差，然后调整供料器的偏差。
如下图所示，解开供料器正面的偏心销固定用紧定螺钉后，一边左右旋转偏心销一
边调整偏心销的位置。位置调整完毕后，把松弛的紧定螺钉重新紧固。
3-4
SM-Series SME DB
带式喂料带式器的操作手册
图

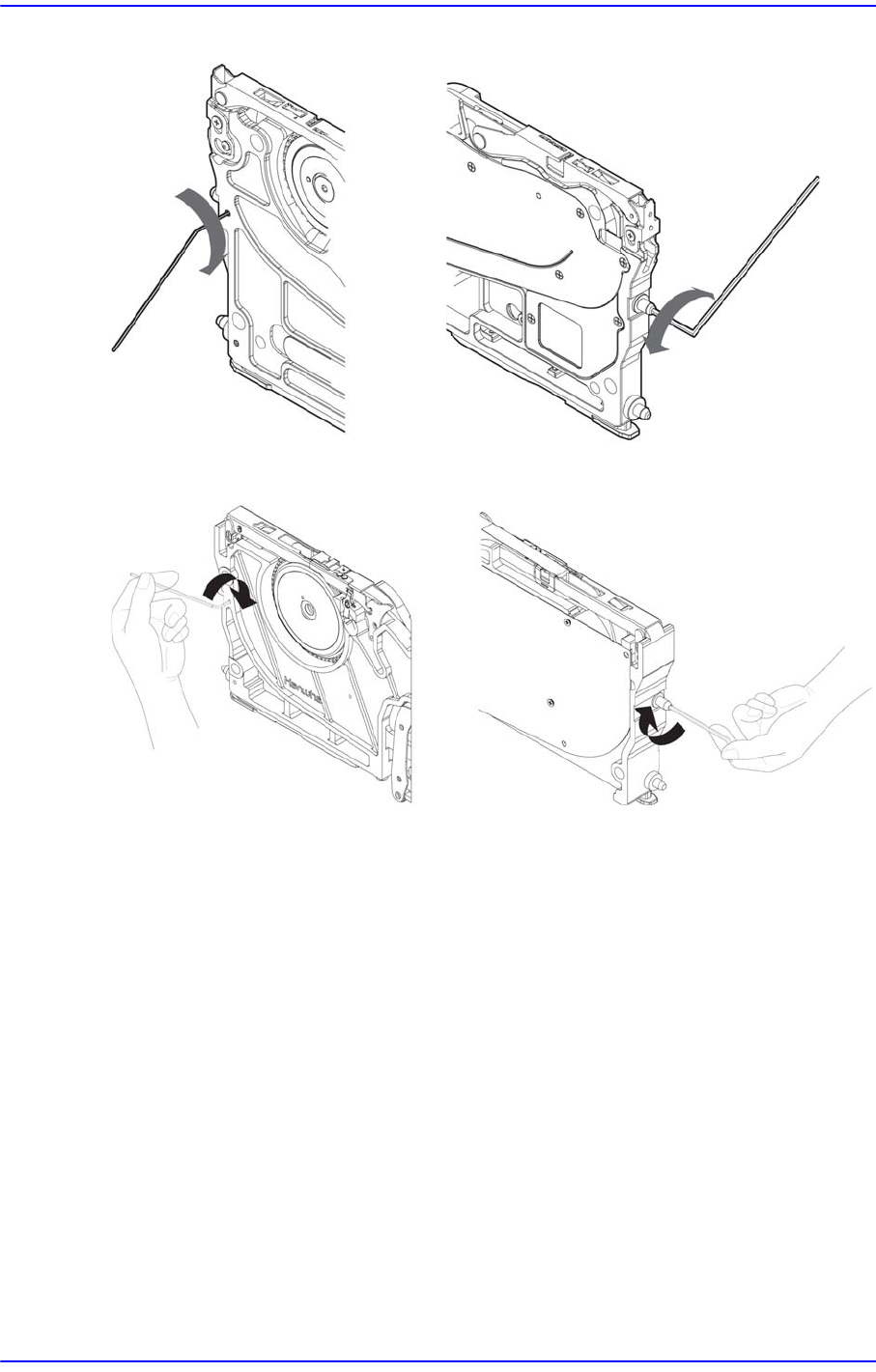

3.3
调整
SME 8mm/W4P1
带式供料器的偏心销。
图
3.4
调整
SME 8mm/W4P1
带式供料器的偏心销。
