2-11 喂料器的操作 2.2.3. 卷带的安装及排出 如下图所示地让料带通过 “A” 。 图 2.13 卷带的安装方法 塑料料带从料带导件的前方 / 后方缝隙中的一个缝隙排放。 图 2.14 喂料器上盖卷带的设置 ( 通过方 / 前方间隙 (Slit) 安装料带 )
2-10
SM-Series SME DB
带式喂料带式器的操作手册
2.2.2. 卷轮固定

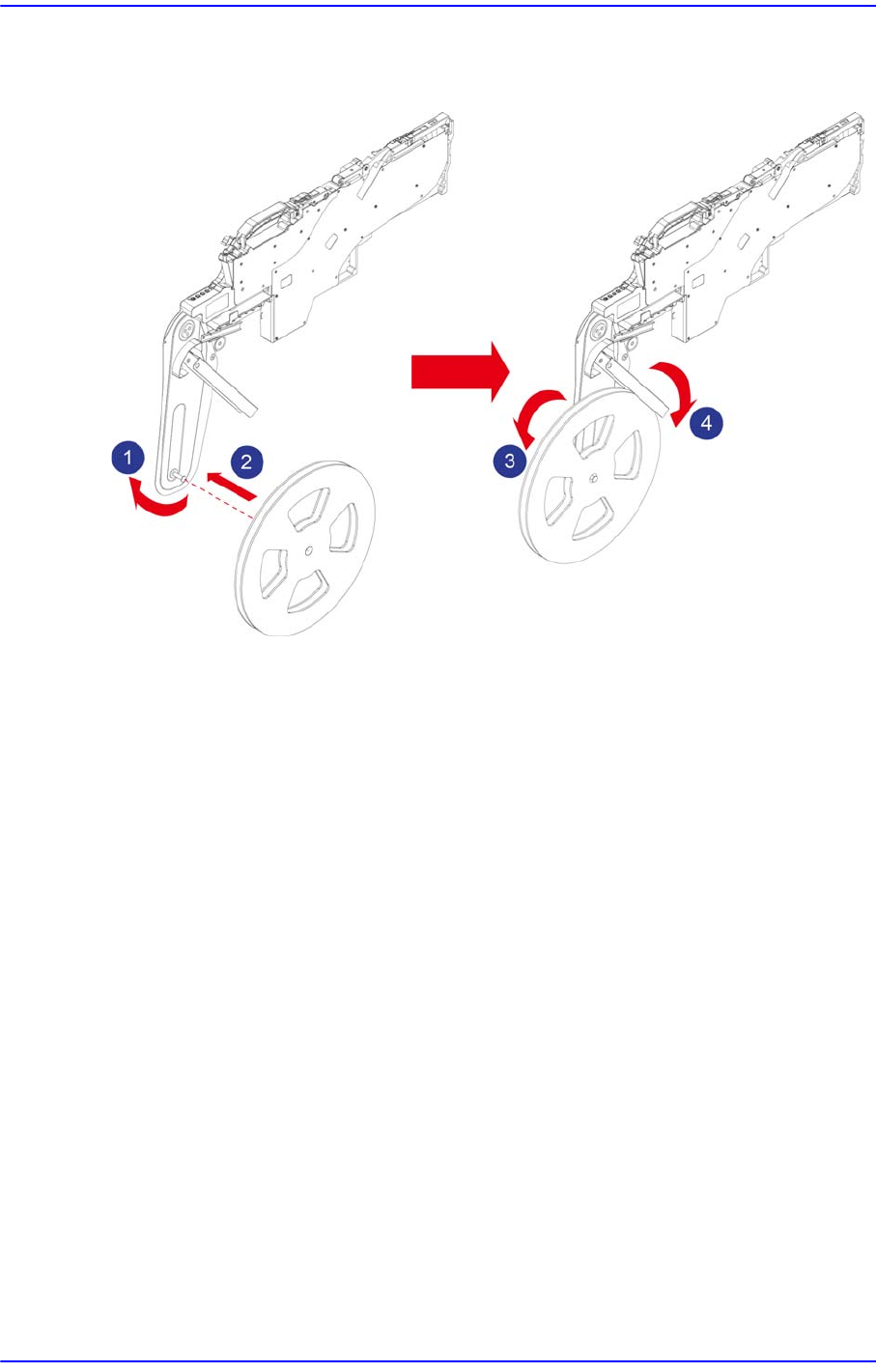

把卷轴紧固到12~88mm 带式供料器的方法如下图所示。
1) 往箭头方向牵拉直到带式供料器的卷轴臂板被固定为止。
2) 把卷轴插入卷轴臂板的卷轴臂柱(Reel arm post)中央。
3) 往后面稍微举起卷轴臂板(Reel arm plate)解除卷轴臂板的固定状态，往下拉卷轴
臂板。
4) 把卷轴刹车固定在卷轴上。
2-11
喂料器的操作
2.2.3. 卷带的安装及排出

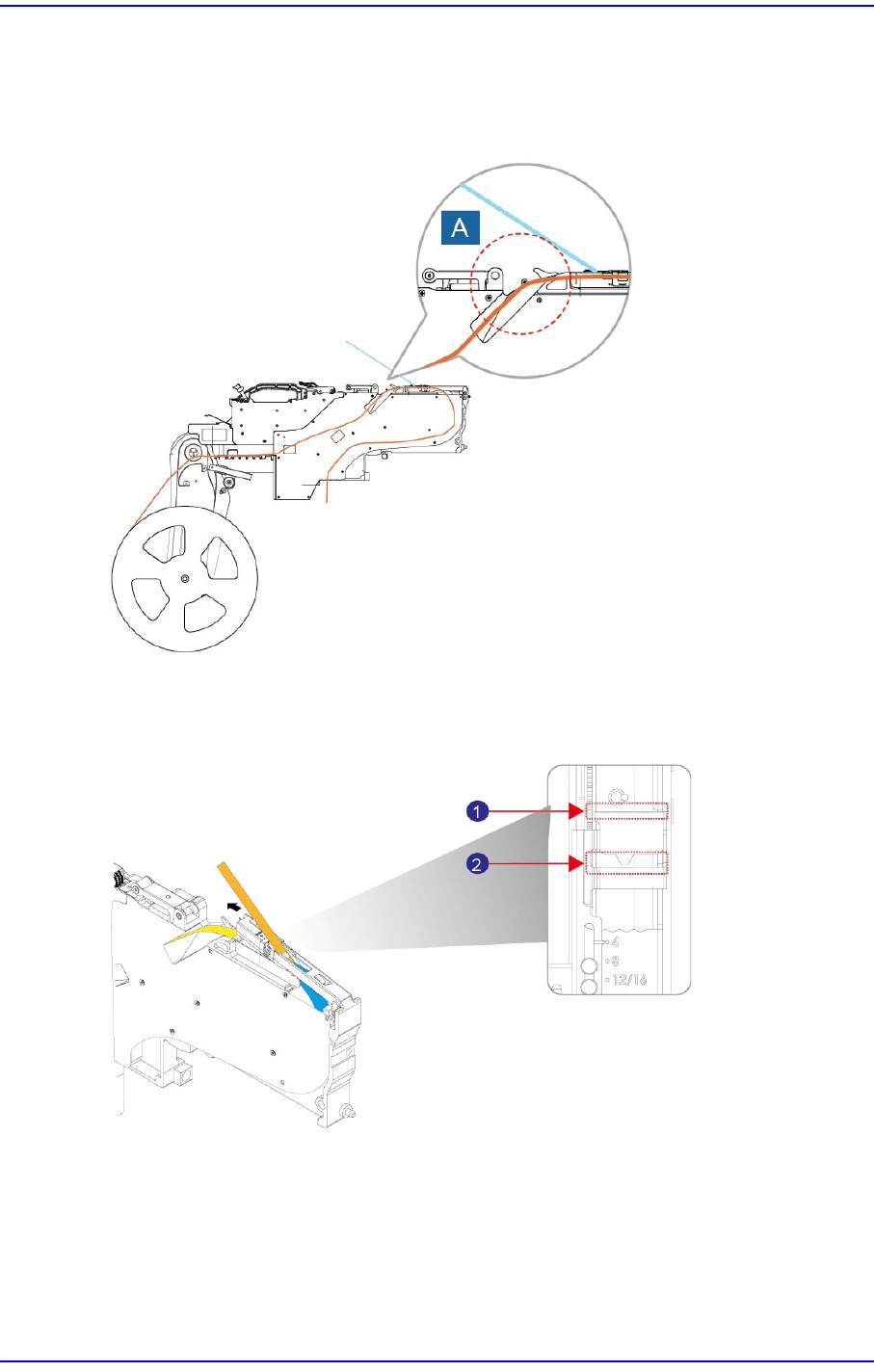

如下图所示地让料带通过 “A”。
图
2.13
卷带的安装方法
塑料料带从料带导件的前方 /后方缝隙中的一个缝隙排放。
图
2.14
喂料器上盖卷带的设置
(
通过方
/
前方间隙
(Slit)
安装料带
)
2-12
SM-Series SME DB
带式喂料带式器的操作手册

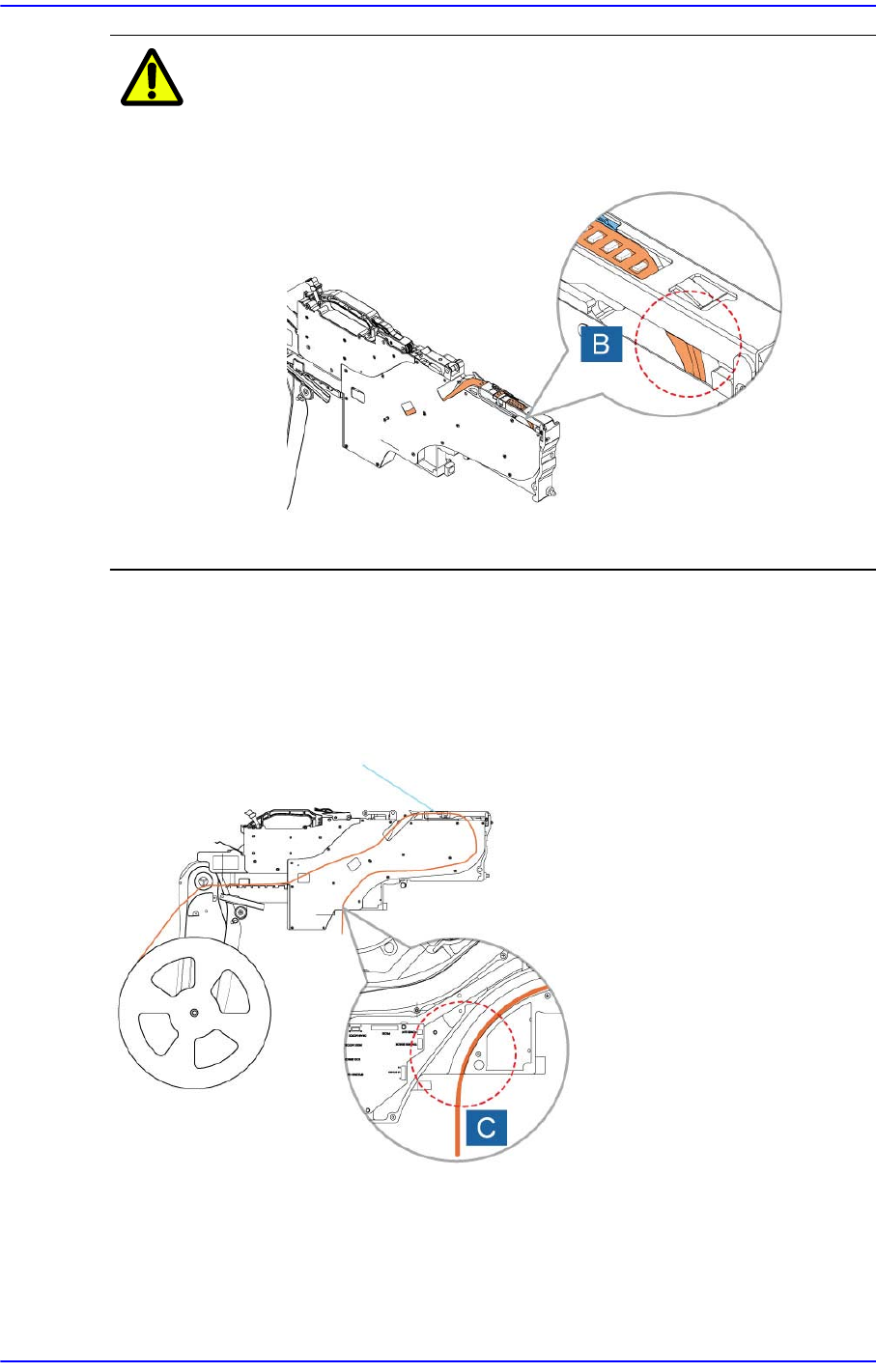

注 意 从传送料带的吸取点到料带前方末端为止的长度较短时可能会
发生料带被阻挡之类的问题，因此让传送料带的长度足以通过下
图的“B”地使用。
料带在料带导件与主框架之间通过后，在料带的末端剥离塑料料带约30cm左右，然
后把塑料料带拉出到料带导件的上表面。
使传送卷带通过槽C。
图
2.15 12~88mm
喂料器的传输卷带排出
