2-25
喂料器的操作
2.7.2. SME 12~88mm带式喂料器传输间距
SME 12~88 mm带式供料器能以4mm 单位设置移送间距。
在7-Segment 窗上显示的值乘以4mm 就能计算实际移送距离。
表
2.1
各
Tape Feeder
的移送间距表
图

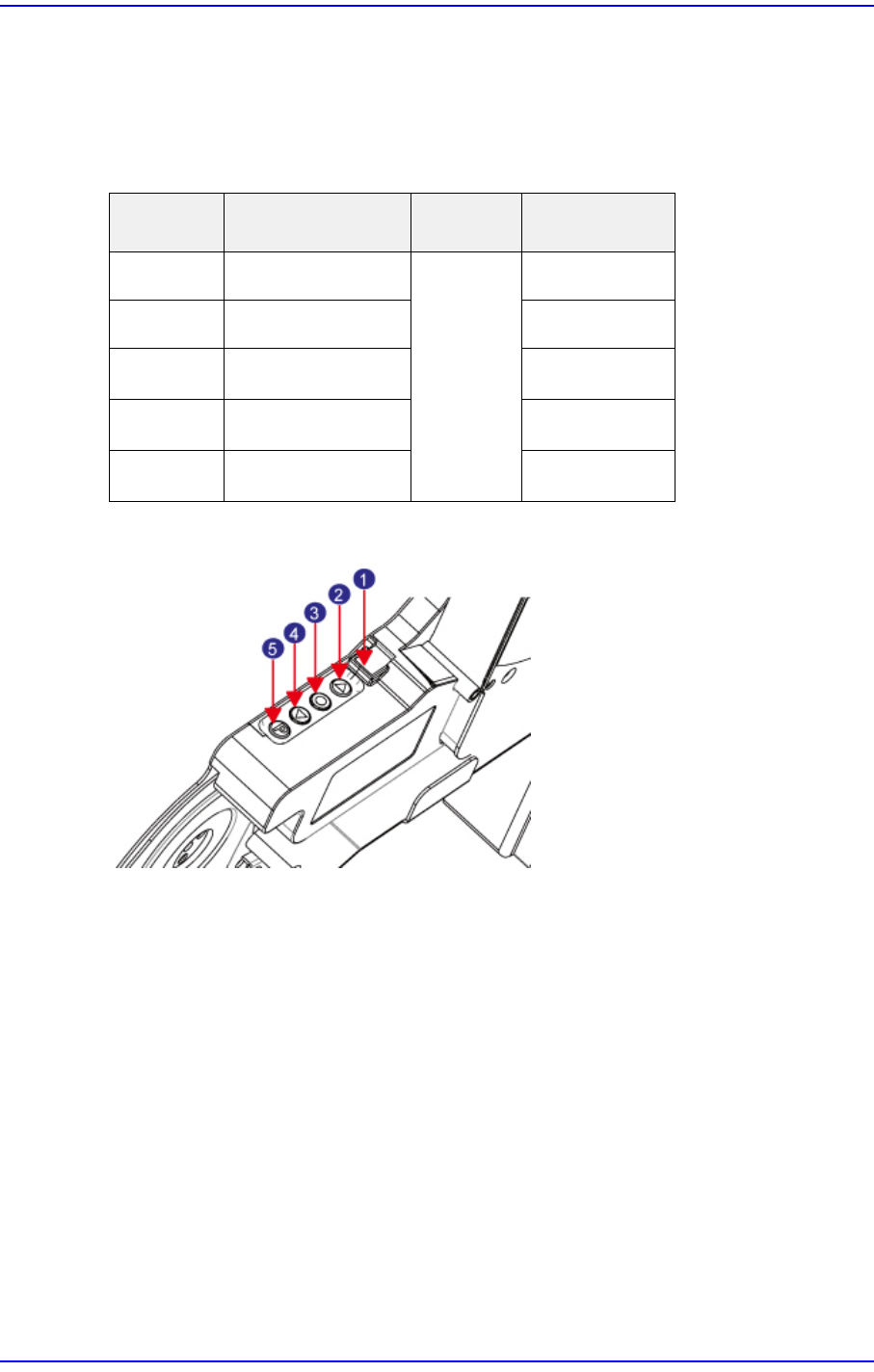

2.22 12~88mm
带式供料器的开关
1: 7-Segment
2:
前进键
3:
原点
(Home)
键
4:
后退键
5:
节距转换键
按压带式供料器操作板的按钮后设置料带移送间距的方法如下。
1) 较长地按压“节距转换”按钮让7-Segment的状态成为闪灭状态。
2) 参考各Tape Feeder的移送间距表后按压前进按钮或后退按钮修改间距。
3) '较短地按压“ 节距转换”按钮完成料带的间距设置。
按压带式供料器操作板的按钮后设置料带移送速度的方法如下。
1) 较长地按压“节距转换”按钮让7-Segment的状态成为闪灭状态。
Tape Size
7-Segment显示值
移送间距 可移送距离
12mm 1~3 4mm 4~12mm
16mm 1~4 4~16mm
24mm
1~6 4~24mm
32mm 2~8 8~32mm
44~88mm 2~11
4~44mm
2-26
SM-Series SME DB
带式喂料带式器的操作手册
2) 较长地按压“ 原点(Home)” 按钮让7-Segment状态成为 。
3) 可以在7-Segment上显示的3种形式中选择一个地更改料带的移送速度。按压前
进按钮或后退按钮选择料带的移送速度。
7-Se
gment上显示的料带的移送速度
: Normal
: Slow
: Slowly
4) 较
短地按压“节距转换” 按钮完成料带的移送速度设置。
注 意 节距的设定不准确时会引起元器件Loss现象，需要谨慎处理。
2-27
喂料器的操作
2.8. 错误编号
图
2.23 SME
带式供料器状态
LED
及状态指示灯
1:
状态
LED
2:
原点
(Home)
键
3: 7-Segment
SME 8mm/W4P1 带式喂料器
(a) SME 8mm/W4P1 带式喂料器 (b) SME 12~88mm 带式喂料器
供料器状态
LED指示
状态说明
没有电源
Off
没有供应电源
Error 红色 没有执行回归原点动作
Drain 传感器没有侦测出来
发生错误
Feeding 朱黄色 供料中
Normal 绿色 正常动作
Non - IT设备上使用供料器时正在使
用通信断绝警告功能
Slot Error 紫色 安装供料器后通信连接失败
从设备拆下供料器后清扫供料
器的Probe Pin
