SME_DB_Feeder_User_Guide(Chi_Ver1.4).pdf - 第76页
4-8 SM-Series SME DB 带式喂料带式器的操作手册 [ 检查方法 ] 检查该元件是不是需要 使用 Soft T ouch 的元件 把拾取时的下降速度设 定在较低速度后， 确认是否出现同样的现象。 [ 措施 方法 ] 设置 Soft T ouch 功能后使用。 把拾取时的下降速度设 定在较低速度以避免发生问题。
4-7
Trouble Shooting
在供料器设置单元(Setup Unit) 检查是否在返回原点及供料动作时发生异常噪
音，并且以肉眼观察供料后停止时的链轮齿颤抖程度
更换供料器控制板后检查是否正常动作
检查供料器控制板电缆的连接是否正常，更换供料器控制板电缆后检查是否正
常动作
[措施 方法]
请联系STS 或当地代理商后接受其服务。(更换Fuse)
排除造成过负荷的原因后，如果依然有问题则联系STS 或当地代理商后接受其
服务。 (更换供料器电机)
请联系STS 或当地代理商后接受其服务。(更换接口(Interface)连接器)
请联系STS 或当地代理商后接受其服务。(更换供料器电机)
请联系STS 或当地代理商后接受其服务。(更换供料器控制板)
请联系STS 或当地代理商后接受其服务。(更换供料器控制板电缆 )
E0007 精度异常
[原因]
Y轴偏移
[检查方法 ]
Y轴精度偏移
[措施 方法]
利用贴片机的MMI确认供料器的错误动作及抛料率
E0008 发生Pickup Z设置错误
[原因]
Pickup高度设置错误。
[检查方法 ]
检查该元件的拾取Z值是否适当
[措施 方法]
调整拾取Z值高度与拾取速度。
E0009 Pickup下降速度快
[原因]
针对需要利用Soft Touch功能进行作业的元器件却适用了高速模式。
发生问题的元件在拾取时的下降速度设定值大于正常速度
4-8
SM-Series SME DB
带式喂料带式器的操作手册
[检查方法 ]
检查该元件是不是需要使用Soft Touch 的元件
把拾取时的下降速度设定在较低速度后，确认是否出现同样的现象。
[措施 方法 ]
设置Soft Touch功能后使用。
把拾取时的下降速度设定在较低速度以避免发生问题。
5-1
Service Part List
第5章. Service Part List
5.1. Service Part List

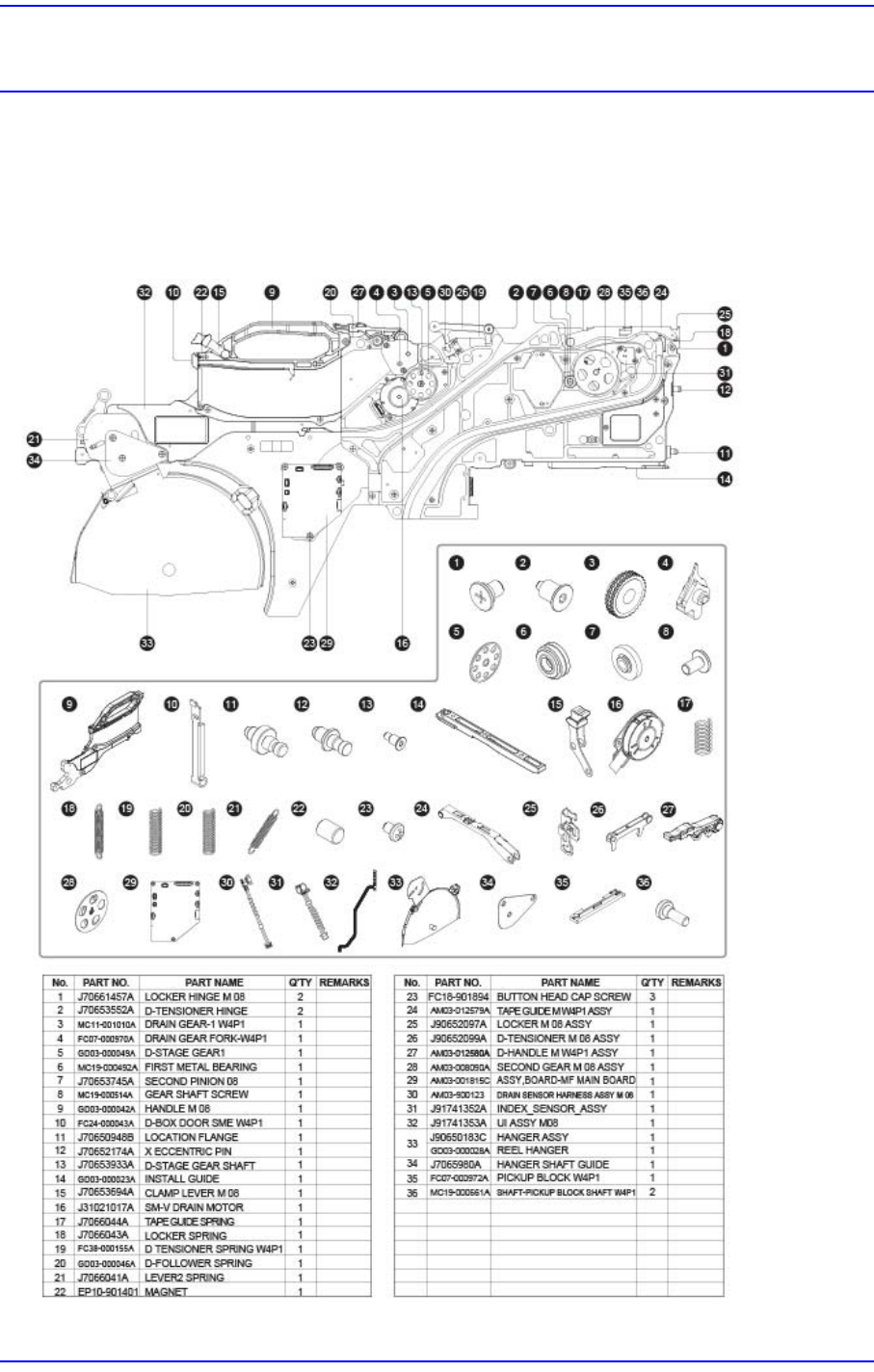

5.1.1. SME W4P1 Tape Feeder
