2-14 SM-Series SME DB 带式喂料带式器的操作手册 2.2.4.1. 调整塑料导件的位置 可以按照需要使用的料带的料槽尺 寸设定塑料导件。 用手按压塑料导件锁定器并且②让 塑料导件移动， ①在塑料导件锁定器设置塑料 导 件槽④， 解除施加在塑料导件锁定器上的力量 后固定塑料导件。 便 笺 参考显示在料带导件上的间 距③移动塑料导件地设定间距。 图 2.17 乙烯基导件位置的调整 1: 乙烯基导件 2: 乙烯基导件锁定器…
2-13
喂料器的操作
2.2.4. 锁夹固定
让传送料带的移送插槽和链轮齿啮合，拉下料带导件后，检查传送料带是否和链轮
齿正常地啮合。
注 意 把料带导件往下拉之前，检查料带导件与本体之间是否有元件
(Chip)或杂质。
检查传送料带的移送插槽是否和链轮齿正常地捏合，检查传送料
带是否被正常移送。
请确认料带导轨、锁夹的固定状态。

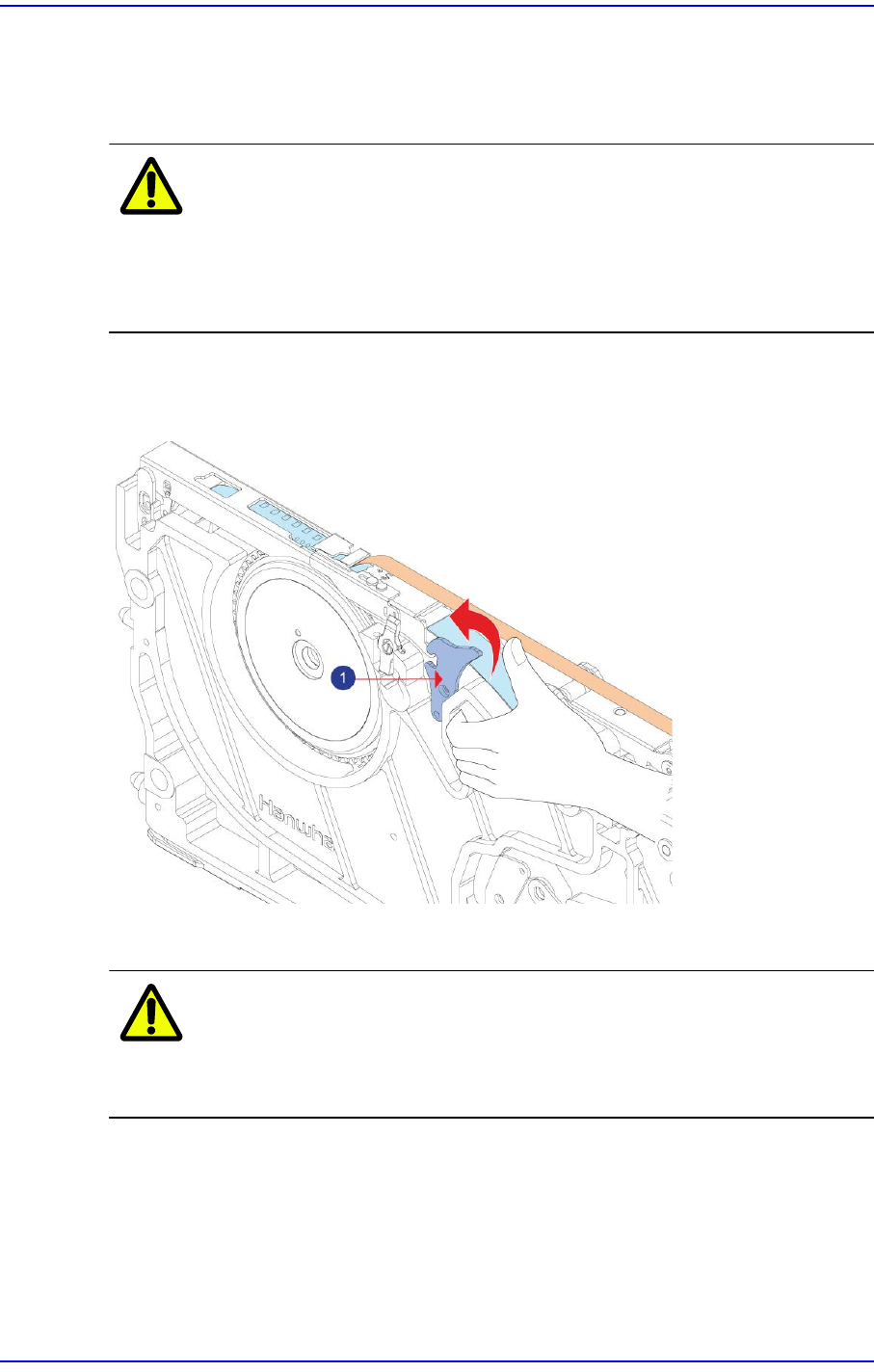

图
2.16
确认料带导轨和锁夹的固定状态
(12~88mm1
喂料器)
1:
锁定器
注 意 如果没有确实固定住料带导件与锁定器就可能会发生无法供应
料带或者和主框架碰撞之类的问题，因此必须确认料带导件被正
确地固定住。
2-14
SM-Series SME DB
带式喂料带式器的操作手册
2.2.4.1. 调整塑料导件的位置
可以按照需要使用的料带的料槽尺寸设定塑料导件。
用手按压塑料导件锁定器并且②让塑料导件移动，①在塑料导件锁定器设置塑料导
件槽④，解除施加在塑料导件锁定器上的力量后固定塑料导件。
便 笺 参考显示在料带导件上的间距③移动塑料导件地设定间距。
图
2.17
乙烯基导件位置的调整
1:
乙烯基导件
2:
乙烯基导件锁定器
3: Pitch
4:
乙烯基导件槽
2-15
喂料器的操作
2.2.5. 固定上盖卷带
把通过料带导件后出来的塑料料带固定在排放齿轮。
注 意 把塑料料带固定在排放齿轮时，请注意避免塑料料带纠缠。
图
2.18
固定
12~88mm
带式供料器的塑料料带
1) 把从塑料导件的缝隙(Slit)排放的塑料料带挂在排放张紧装置 (Drain Tensioner)
后，按压排放手柄而在排放手柄与排放齿轮之间形成间隙。
2) 把塑料料带插入排放手柄与排放齿轮之间的间隙。
3) 解除施加在排放手柄的力量把塑料料带固定并且确认塑料料带没有纠缠在张紧
装置(Tensioner)上，然后按压原点按钮就能驱动用来排放塑料料带的马达，牵拉
塑料料带直到塑料料带上形成一定张力为止，然后停止驱动马达。
