CM101 参考手册.pdf - 第100页
CM101-D 参考手册 2.2 生产设定 Page 2-6 2.2.1 供料器配置 可以确认哪一供料器地 址上载有哪一元件。 首先请确认配置在工作 台上的供料器状态。 ∗ 按照供料器地址顺序， 显示各供料器的元件信息。 根据占有状况，可以一目了 然地知道供料器工 作台上的哪一供料器地 址在使用中。也显示各卷盘 的元件余数和压紧胶带量。 ∗ 选择要确认的供料器工 作台 。 a. [ 编带切断 ] 按此按钮切断编带。 b. [ 全部复…
CM101-D
参考手册
2.2
生产设定
Page 2-5
2.2
生产设定

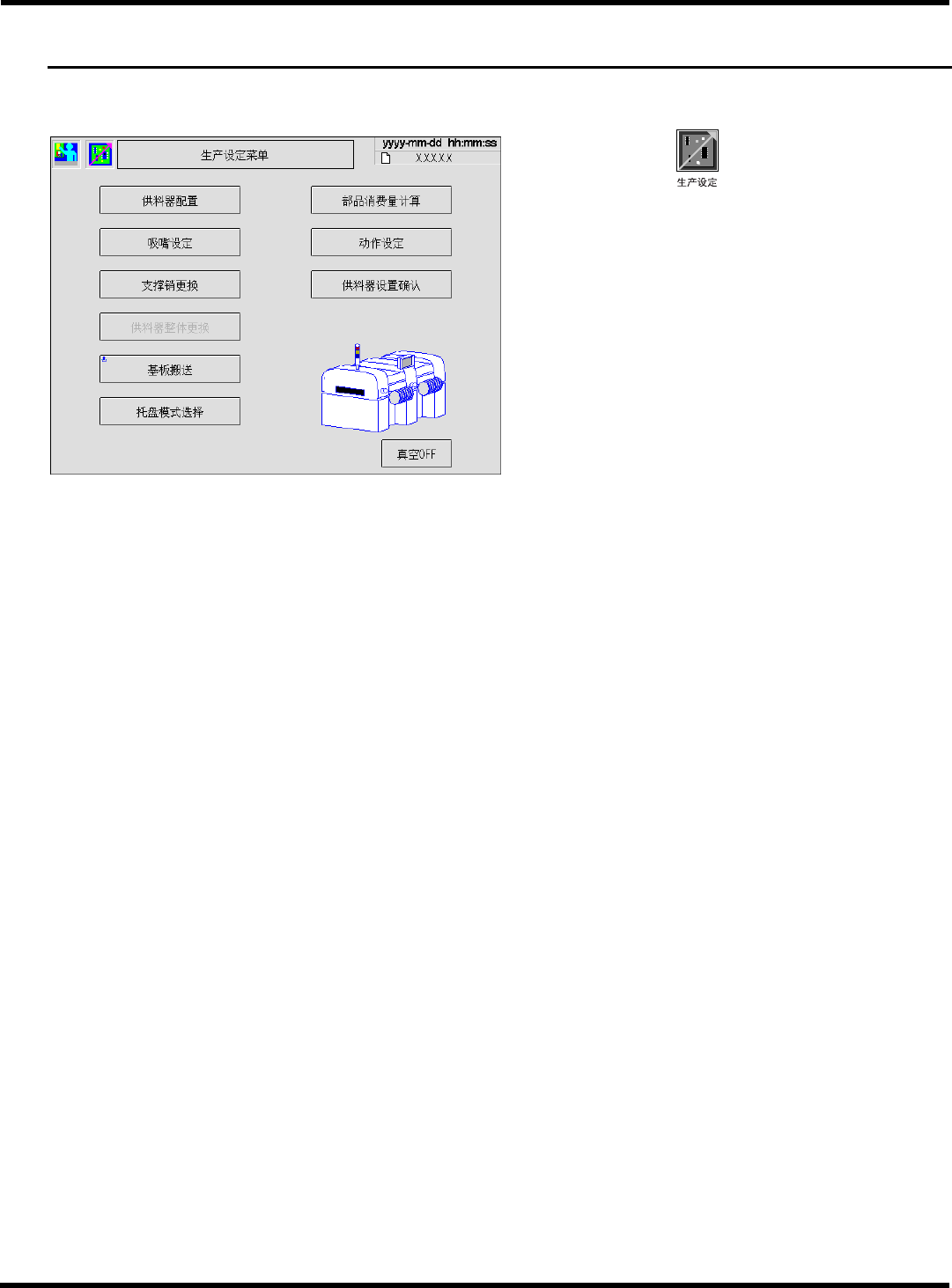

进行生产时所需要的设定，以及动作检查。
1.
按主菜单的
。
•
显示生产设定画面。
∗
按功能开关，显示设定画面。
EJM5B-Pc-Menu-0003
EJM5B-C-RMC02-A01-00
CM101-D
参考手册
2.2
生产设定
Page 2-6
2.2.1
供料器配置
可以确认哪一供料器地址上载有哪一元件。
首先请确认配置在工作台上的供料器状态。
∗
按照供料器地址顺序，显示各供料器的元件信息。根据占有状况，可以一目了然地知道供料器工
作台上的哪一供料器地址在使用中。也显示各卷盘的元件余数和压紧胶带量。
∗
选择要确认的供料器工作台
。
a. [
编带切断
]
按此按钮切断编带。
b. [
全部复位
]
复位全部供料器的元件余数和压紧胶带量。
按此按钮会显示确认信息，可以时，请按
[
是
]
。
c. [
复位
]
复位当前光标所在位置的芯片余数和压紧胶带
量。
(
光标通过
[
↑
] [
↓
]
上下移动。
)
d. [
再显示
]
再次确认供料器上的信息，并重新显示压紧胶带
量和元件余数。
e. [
余数输入
]
能够在实际的供料器和芯片余数不同时，输入元
件余数。
f. [
编带量
余数
]
切换压紧胶带量和元件余数的显示。
余数为
“0”
时或压紧胶带量为
35,000 mm
以上
时，会闪烁显示黄色标记。当元件余数为
0
时，
请确认供料器，并更换编带卷盘。
按
[
复位
]
，就会使余数和压紧胶带量复位，黄色
闪烁即消失。压紧胶带量超过规定值时，请对压
紧胶带进行清扫。
清扫方法
(
智能编带供料器的使用说明书
)
g. [ ]
元件名为
20
文字以上时，按 ，显示
20
文字以
后的文字。
另外，按
，返回到最前面的
20
文字。
∗
详细内容请参照下一页。
EJM5B-C-RMC02-A01-00
EJM5B-Pc-0001
1
d e
f
g
a
b
c
CM101-D
参考手册
2.2
生产设定
Page 2-7

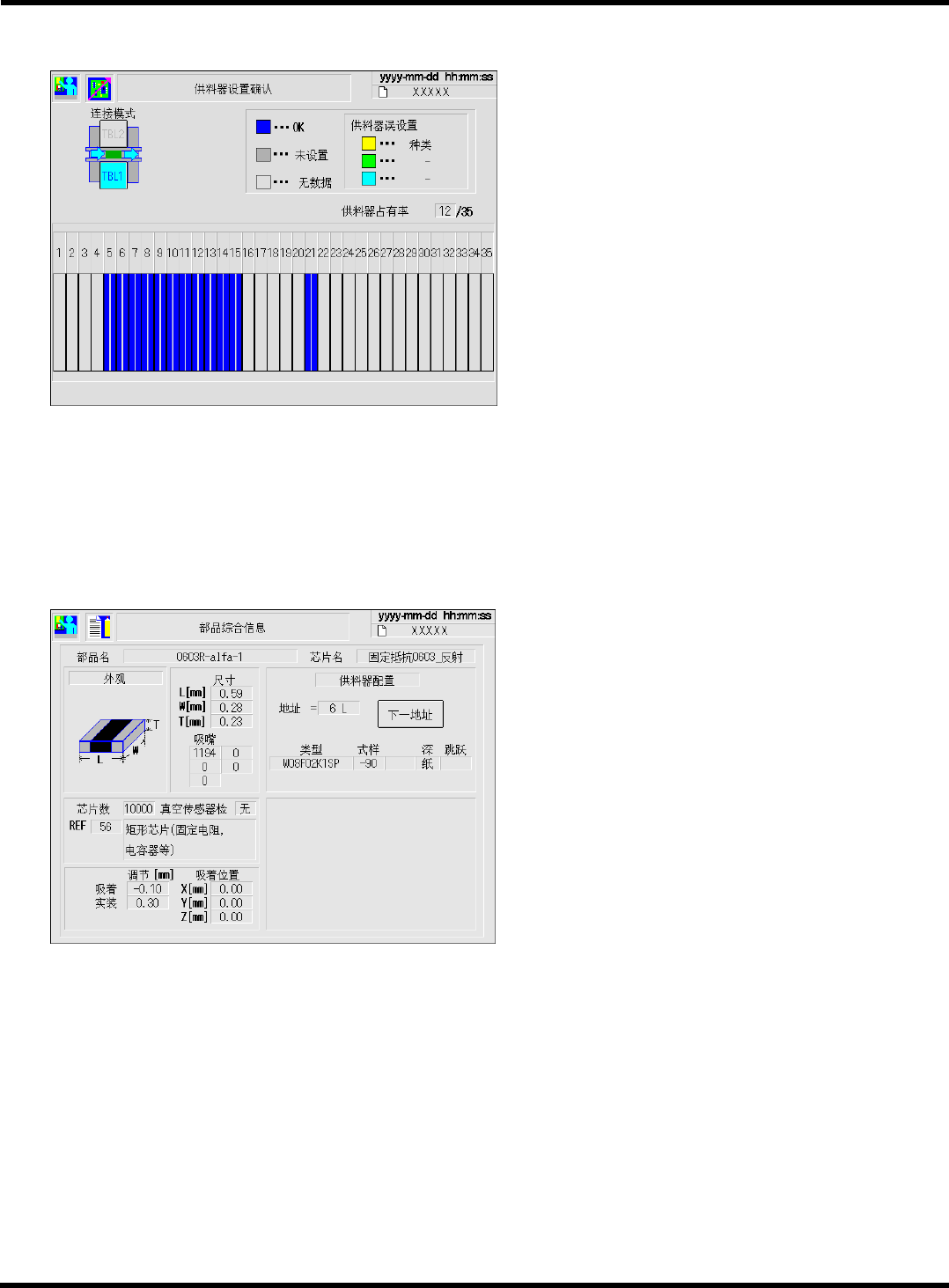

占有状况
(
供料器
)
[
占有状况
]
•
按此按钮显示左边画面。
显示工作台的物理性的占有状况。
部品综合信息
[
部品综合信息
]
•
按此按钮显示左边画面。
显示光标所在位置的，包括供料器的芯片信息在
内的综合性元件信息。
∗
把光标移到要显示的地址后再按下。
EJM5B-Pc-0025
EJM5B-C-RMC02-A01-00
EJM4A-Dm-0006
