CM101-D
参考手册
2.2
生产设定
Page 2-12

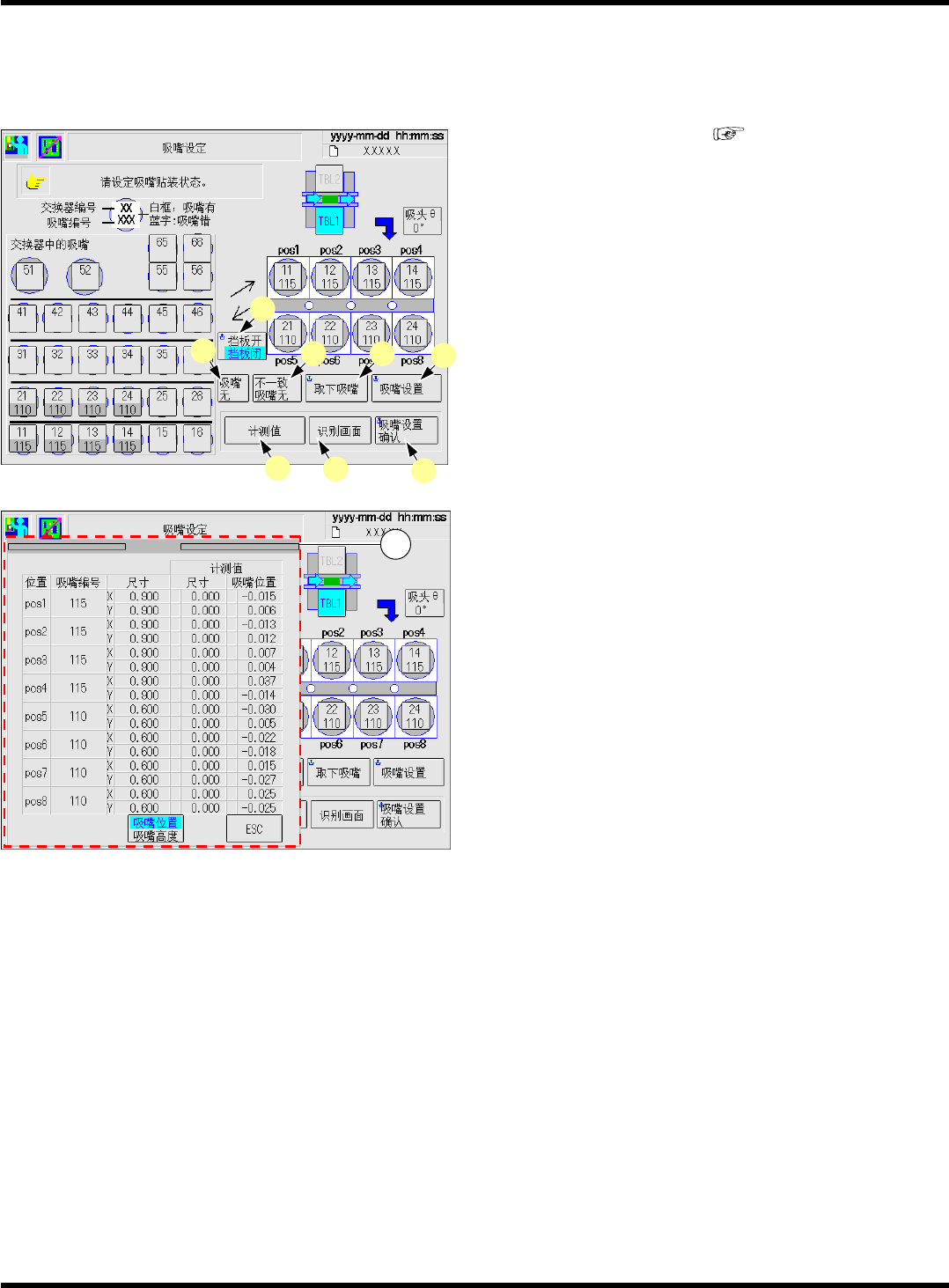

B)
通用吸头
(LS8
吸嘴
)
除了各吸头上的吸嘴外，还显示设置在吸嘴交换器上的吸嘴名称，并能够进行吸嘴的交换动作。
∗
通用吸头的标准规格附带吸嘴交换器。
∗
吸嘴交换方法，请参照
操作手册
“5.
生产
基板的变更
”
。
a. [
计测值
]
•
显示
是在
[
吸嘴设置确认
]
上识别到的结果数
值。
b. [
吸嘴无
]
•
清除
(
无吸嘴
)
安装在所选择位置的吸嘴信息。
c. [
不一致无吸嘴
]
•
没有设置在交换器中的吸嘴清除所选择位置上
的吸嘴信息
(
无吸嘴
)
。
d. [
取下吸嘴
]
•
把安装到吸头上的所有吸嘴都返回到交换器。
e. [
识别画面
]
•
显示经吸嘴设置确认所识别的图像。
f. [
吸嘴设置确认
]
•
对吸嘴进行识别来确认被设置在吸头上的吸嘴
是否按照数据设定的。
g. [
挡板开
/
挡板闭
]
•
打开或关闭吸嘴交换器的挡板。
h. [
吸嘴设置
]
将
pos
所设定的吸嘴从交换器安装至机器。
EJM5B-Pc-0033
1
EJM5B-C-RMC02-A01-00
EJM5B-Pc-0032
a
b
c d
e
f
g
h
CM101-D
参考手册
2.2
生产设定
Page 2-13

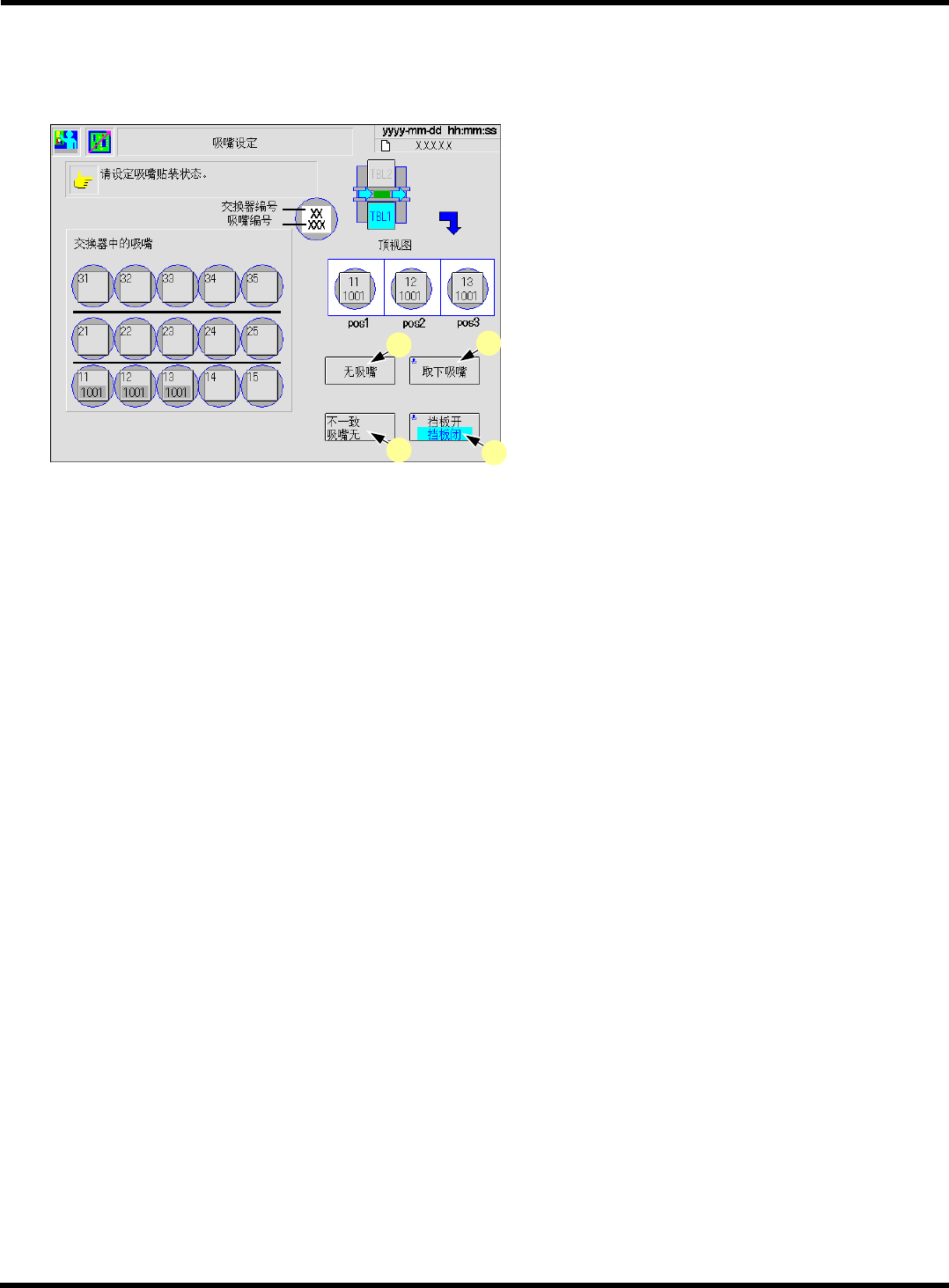

C)
多功能吸头
(3
吸嘴
)
可以变更设定在吸头上的吸嘴。
∗
多功能吸头的标准规格附带吸嘴交换器。
•
选择吸头，从交换器当中选择要设定的吸嘴。
a. [
无吸嘴
]
清除
(
无吸嘴
)
安装在所选择的
pos
上的吸嘴信
息。
b. [
不一致吸嘴无
]
在所选择的工作台上将各
pos
的吸嘴信息和吸嘴
交换器内的吸嘴相比较，若有不一致吸嘴，清除
该
pos
的吸嘴信息。
一致
pos
的吸嘴信息不会被清除。
c. [
取下吸嘴
]
把安装在吸头上的吸嘴全部返回到交换器。
d. [
挡板开
/
挡板闭
]
打开或关闭吸嘴交换器的挡板。
EJM5B-Pc-0029
a
c
b
d
EJM5B-C-RMC02-A01-00
CM101-D
参考手册
2.2
生产设定
Page 2-14

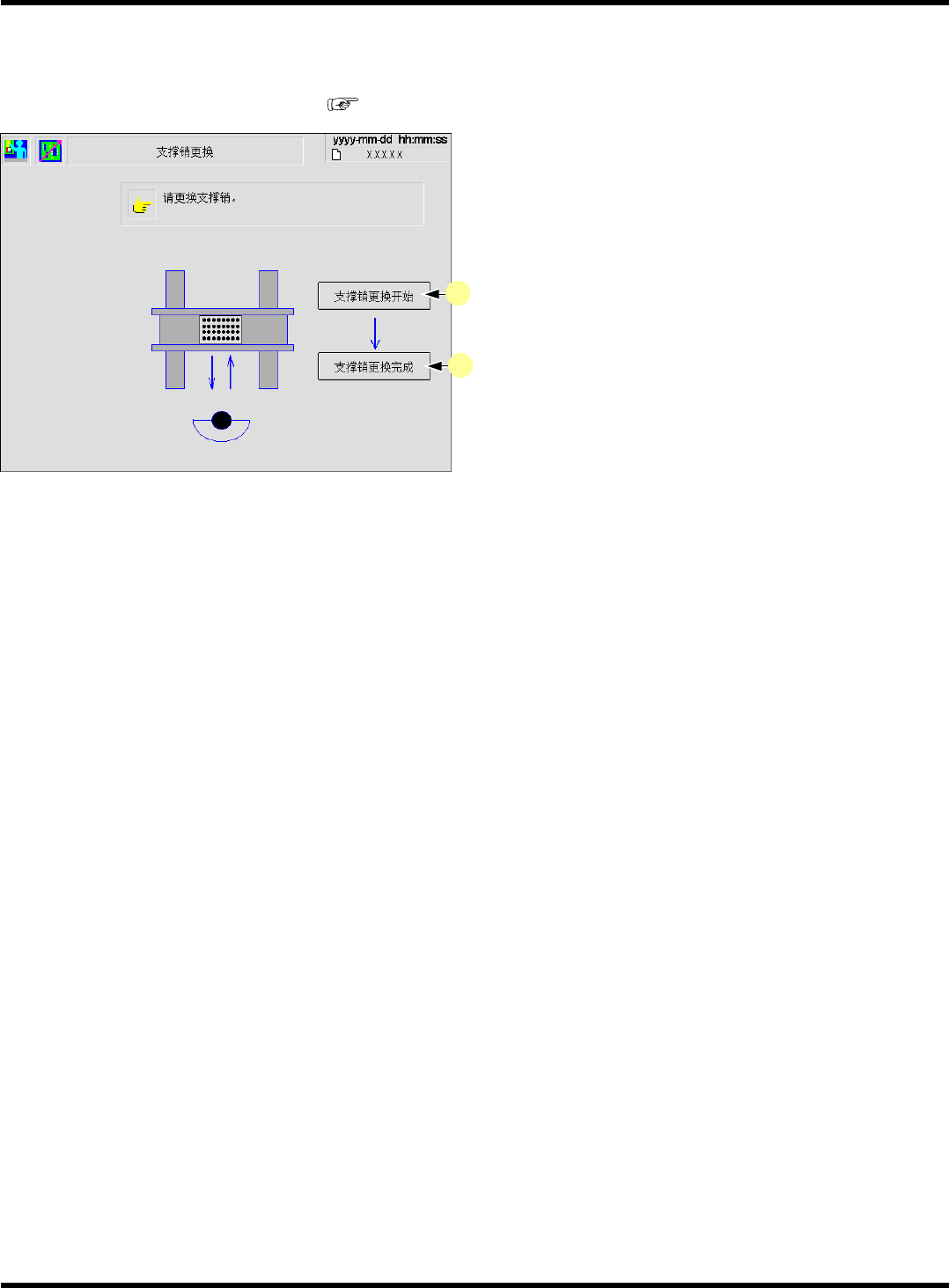

2.2.4
支撑销更换
支撑销要与基板支撑块一起更换。
∗
关于交换方法，请参照
操作手册
“5.
生产基板的变更
”
。
a. [
支撑销更换开始
]
•
将传送带宽度调至最大，基板支撑块上升，变
为可从前面拉出的状态。
b. [
支撑销更换完成
]
•
基板支撑块下降，传送带宽度返回到原来的状
态。
EJM5B-Pc-0009
a
b
EJM5B-C-RMC02-A01-00
