CM101-D 参考手册 1.4 其它的规格 Pa ge 1- 43 2. 在以往机种上使用 CM101/CM2 12/CM60 2/CM400/C M401/CM 402/ DT400/D T401 的 吸嘴时， 需要拆卸 CM101/CM21 2/CM602/C M400/CM4 01/CM40 2/DT400/D T401 用 管口 ( 把一部分吸嘴替换使用时 ) 或变更真空传感器的设定 ( 把全部吸嘴替换使用 时 ) 。 此时，…
CM101-D
参考手册
1.4
其它的规格
Page 1-42

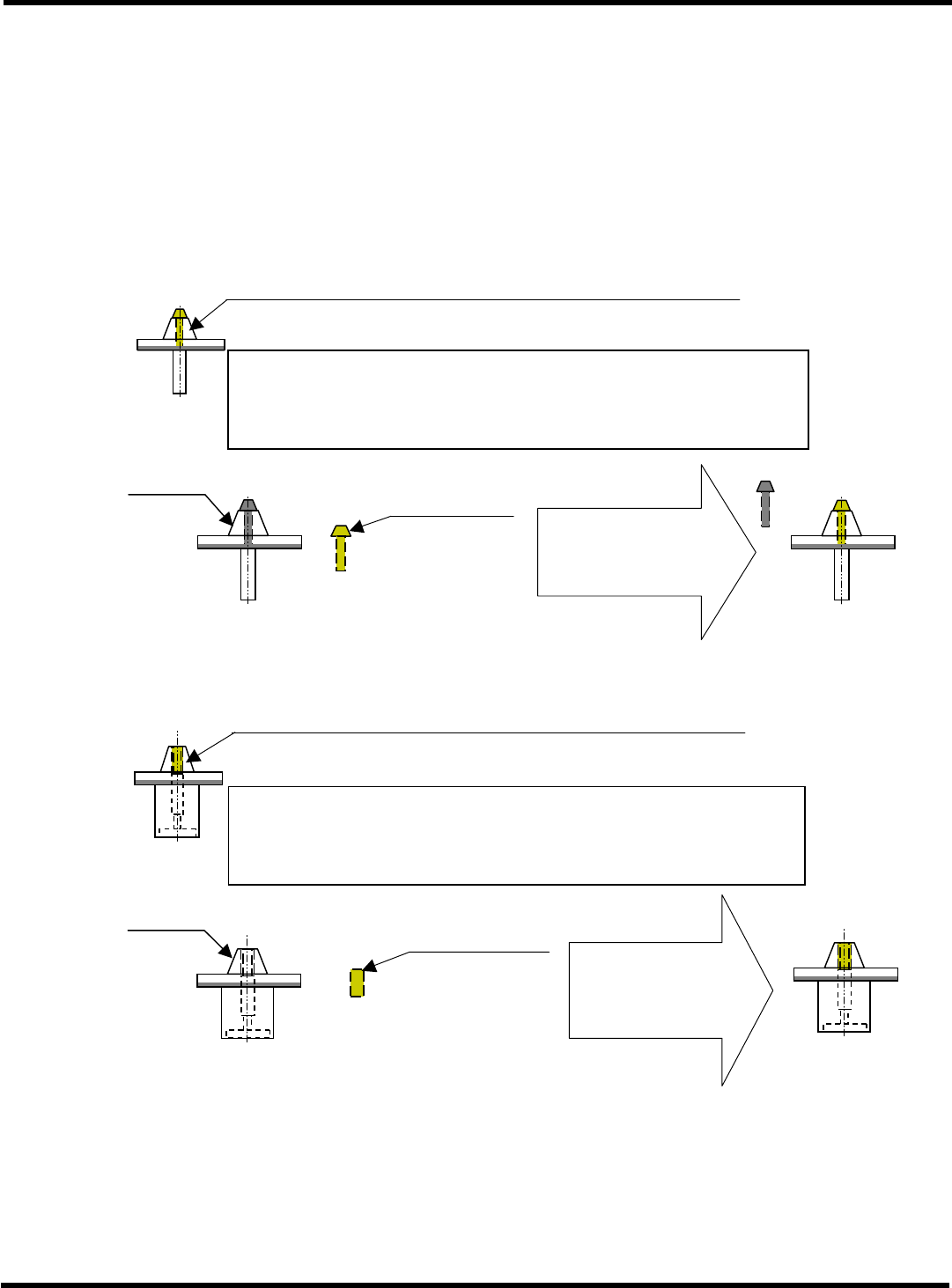

1.4.5
吸嘴的互换性
CM101
的多功能吸头用吸嘴和以往机种
(CM301/CM202/CM20/CM120/CM100)
的吸嘴的互换
性需具备以下条件。
1.
在
CM101
上使用以往机种的吸嘴时，需要安装
CM101/CM212/CM602/CM400/CM401/CM402/DT400/DT401
专用的管口。
此时，请参照如下说明进行管口的按装和卸下。
a.
分割型吸嘴
(1001, 1002
吸嘴
)
CM101/CM212/CM602/CM400/CM401/CM402/DT400/DT401
专用管口
电镀品
:
对应
CM101/CM212/CM602/CM400/CM401/CM402/DT400/DT401
SUS
品
:
未对应
CM101/CM212/CM602/CM400/CM401/CM402/DT400/DT401
现用吸嘴
专用管口
(
螺栓型
)
+
型号
: KXFB03KNA00
对应
CM101/CM212/
CM602/CM400/CM401/
CM402/DT400/DT401
(
更换管口
)
b.
一体型吸嘴
(1003, 1004, 1005,
特殊吸嘴
)
CM101/CM212/CM602/CM400/CM401/CM402/DT400/DT401
专用管口
有管口
:
对应
CM101/CM212/CM602/CM400/CM401/CM402/DT400/DT401
无管口
:
未对应
CM101/CM212/CM602/CM400/CM401/CM402/DT400/DT401
现用吸嘴
专用管口
(
定位螺丝型
)
+
型号
: KXFB03KPA00
对应
CM101/CM212/
CM602/CM400/CM401/
CM402/DT400/DT401
(
安装管口
)
EJM5B-C-RMC01-A01-00
CM101-D
参考手册
1.4
其它的规格
Page 1-43

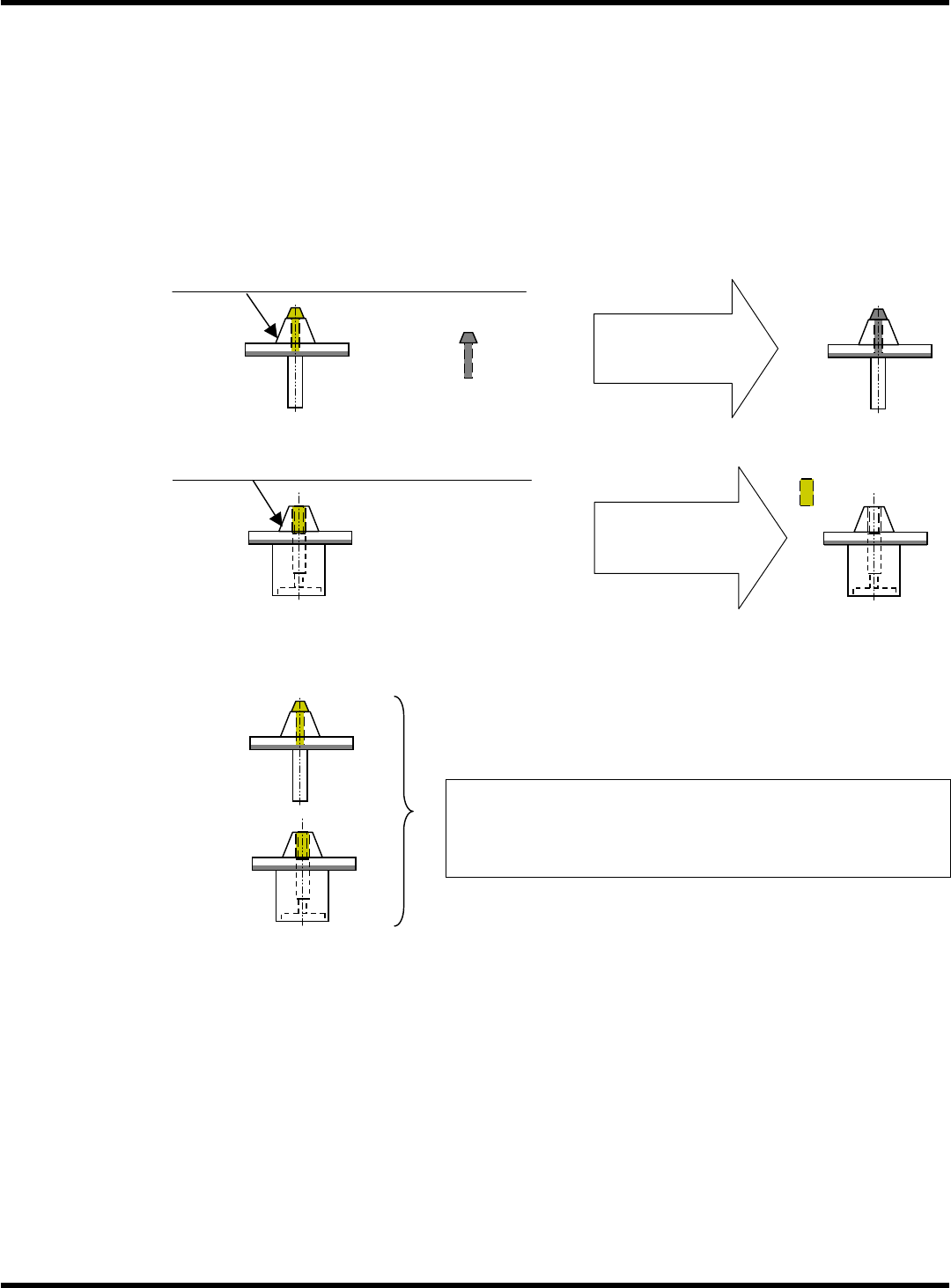

2.
在以往机种上使用
CM101/CM212/CM602/CM400/CM401/CM402/DT400/DT401
的
吸嘴时，需要拆卸
CM101/CM212/CM602/CM400/CM401/CM402/DT400/DT401
用
管口
(
把一部分吸嘴替换使用时
)
或变更真空传感器的设定
(
把全部吸嘴替换使用
时
)
。
此时，需要进行如下
2
种设定
(
处置
)
。请参照如下记述，并使用。
a.
拆卸
CM101/CM212/CM602/CM400/CM401/CM402/DT400/DT401
用管口
(
采用一部分吸嘴时
)
对应
CM101/CM212/CM602/CM400/CM401/
CM402/DT400/DT401
的吸嘴
+
以往机种对应
(
更换管口
)
对应
CM101/CM212/CM602/CM400/CM401/
CM402/DT400/DT401
的吸嘴
以往机种对应
(
卸下管口
)
b.
真空传感器的设定变更
(
采用全部吸嘴时
)
∗
在此情况下，该机器上所使用的所有吸嘴都必须为
CM101/
CM212/CM602/CM400/CM401/CM402/DT400/DT401
用吸嘴。
在以往机种上原样使用
CM101/CM212/CM602/CM400/
CM401/CM402/DT400/DT401
的吸嘴时，需要变更真空传感
器的设定。
(
关于设定顺序，请参照下一页
)
EJM5B-C-RMC01-A01-00
CM101-D
参考手册
1.4
其它的规格
Page 1-44
= MEMO =
