CM101-D 参考手册 2.2 生产设定 Page 2-9 2.2.2 供料器配置 ( 手放托盘 ) 通过对手放托盘的供料 器工作台的选择，可以来确 认载有哪一元件。 ∗ 但是，手放托盘不能选 择 [ 占有状况 ] 。 a. [ 盘式配置确认 ] • 显示配置托盘板的各个 板 (PO S1 ~ 10) 的位 置图像。 b. [ 全部复位 ] • 复位托盘的元件余数和 排出托盘板的元件有无 信息。 会显示确认信息，可以 时，请按 [ 是…
CM101-D
参考手册
2.2
生产设定
Page 2-8

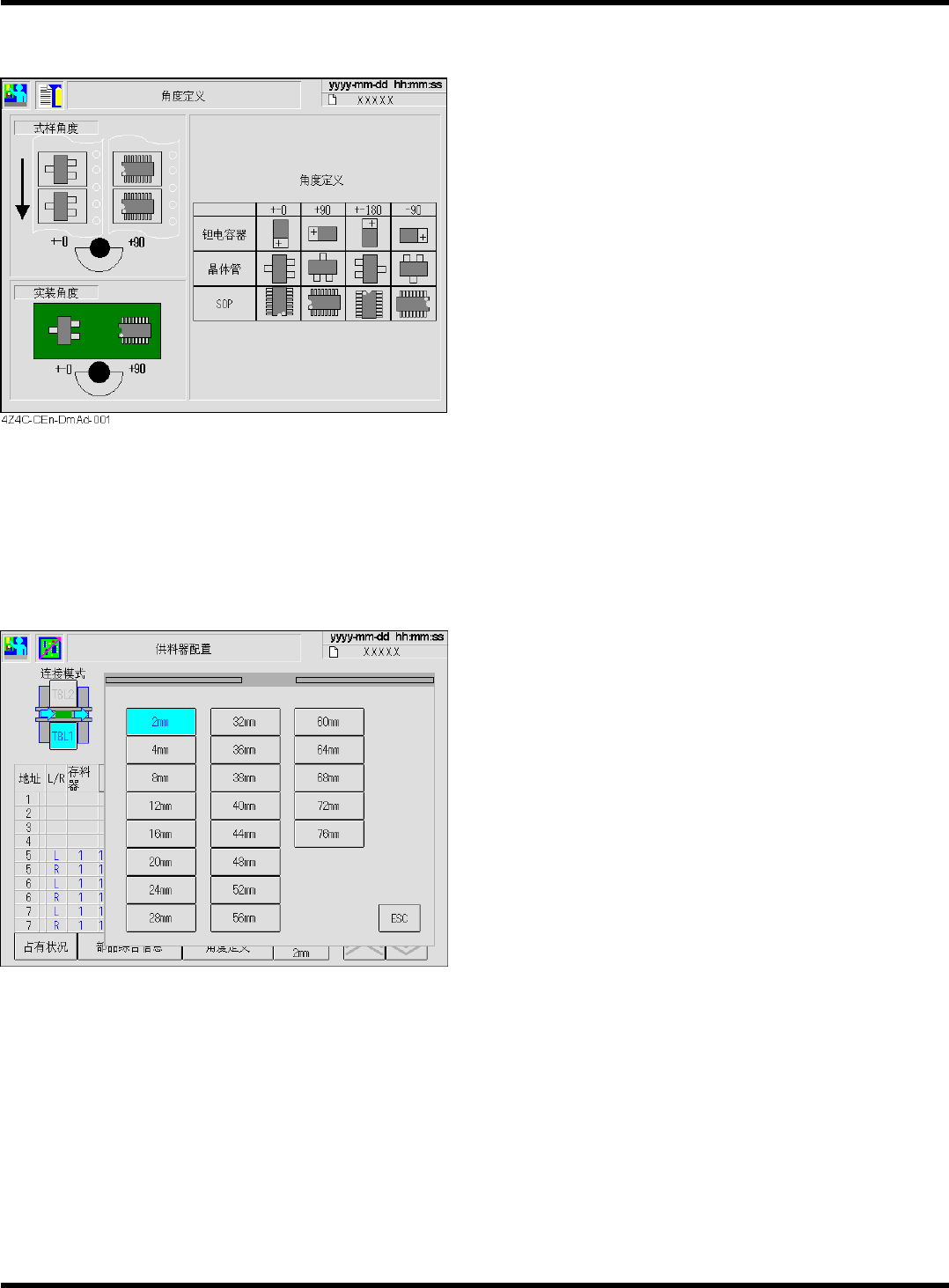

角度定义
[
角度定义
]
•
按此按钮显示左边画面。
显示主要元件的吸着、实装时的角度定义。
选择速度
[
选择速度
]
•
按此按钮，会显示如左所示的画面。在此选择
在供料器配置上选择的芯片的供料器进给间
距。在
[
选择速度
]
的下部会显示所选择的间距。
EJM5B-Pc-0002
EJM5B-C-RMC02-A01-00
CM101-D
参考手册
2.2
生产设定
Page 2-9
2.2.2
供料器配置
(
手放托盘
)
通过对手放托盘的供料器工作台的选择，可以来确认载有哪一元件。
∗
但是，手放托盘不能选择
[
占有状况
]
。
a. [
盘式配置确认
]
•
显示配置托盘板的各个板
(POS1 ~ 10)
的位
置图像。
b. [
全部复位
]
•
复位托盘的元件余数和排出托盘板的元件有无
信息。
会显示确认信息，可以时，请按
[
是
]
。
c. [
复位
]
•
复位当前光标所在位置的芯片余数和压紧胶带
量。
(
光标通过
[
↑
] [
↓
]
上下移动。
)
‘
部品排出托盘板
’
的位置将复位元件有无信息。
d.
显示
‘
部品排出托盘板
’
•
元件被排出在托盘板上时，显示
‘
有
’
，如是空着
的状态时则显示
‘
无
’
。
显示在
[
部品综合信息
]
按钮的右侧旁边。
e. [
计数输入
]
之后在
X
、
Y
的数上输入要吸着的托盘袋位置。
按此按钮显示数字键。通过简单地按
[
+
1]
、
[
−
1]
就可以增减数值。
f. [ ]
元件名为
20
文字以上时，按 ，显示
20
文字以
后的文字。
另外，按 ，返回到最前面的
20
文字。
•
托盘板的配置插图画面
EJM5B-C-RMC02-A01-00
EJM5B-Pc-0021
EJM5B-Pc-0020
a
b
c
d
e
f
CM101-D
参考手册
2.2
生产设定
Page 2-10

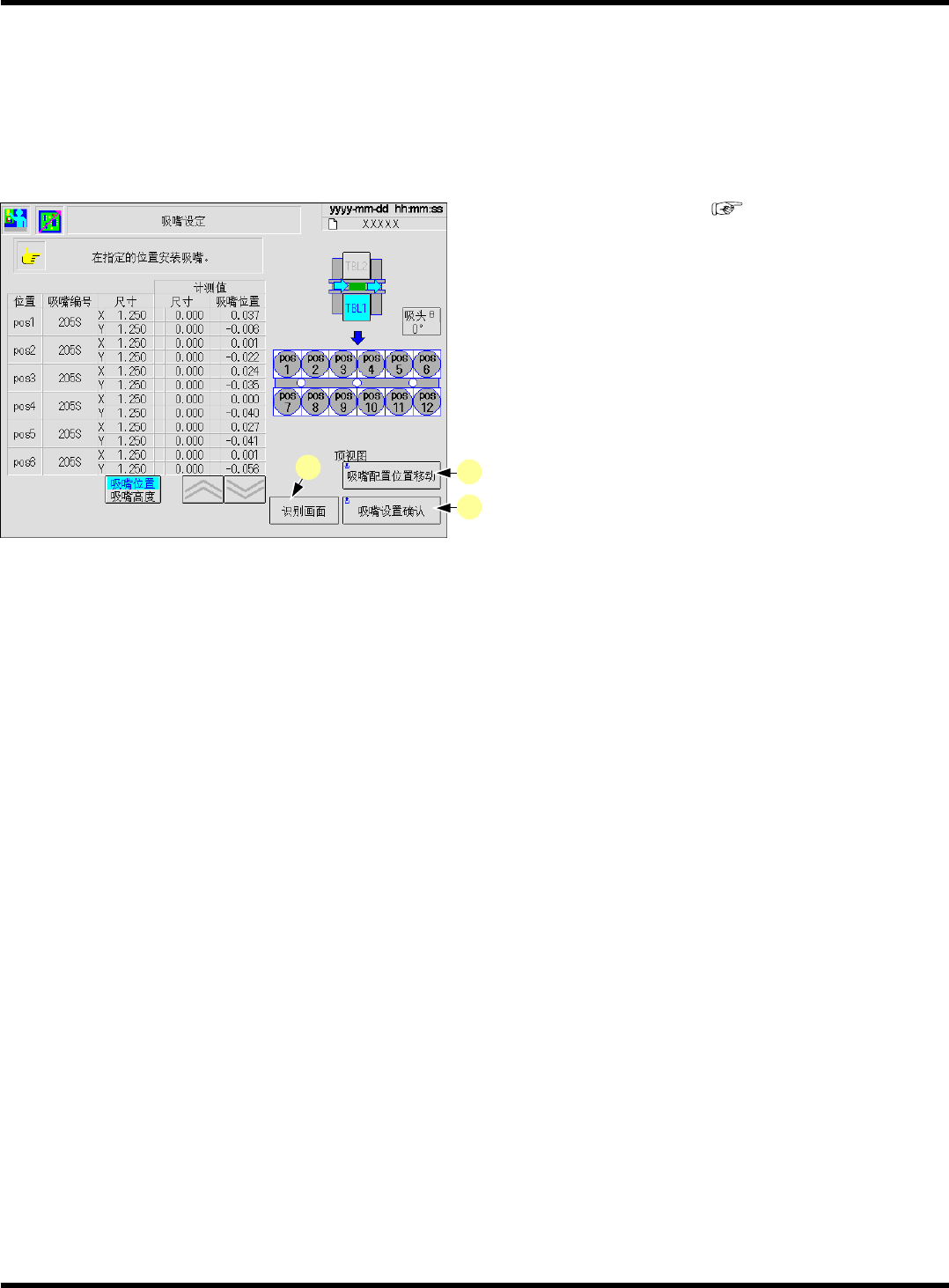

2.2.3
吸嘴设定
能够确认各吸头的吸嘴排列。显示在各吸头上现在所安装的吸嘴号码。
A)
高速吸头
(12
吸嘴
)
无吸嘴交换器时
∗
吸嘴交换方法，请参照
操作手册
“5.
生产
基板的变更
”
。
a. [
吸嘴配置位置移动
]
•
吸头移到吸嘴安装位置。
b. [
吸嘴设置确认
]
•
对吸嘴是否正确安装，进行识别，并显示计测
值
(
吸嘴直径、吸嘴位置
)
。
•
吸嘴确认动作前以及没有配置的吸嘴位置会显
示
“0.000”
。
不正确时，会显示报警信息。
c. [
识别画面
]
•
显示执行吸嘴设置确认时的识别图像。
EJM5B-Pc-0003
a
b
c
EJM5B-C-RMC02-A01-00
