CM101-D
参考手册
2.3
生产信息
Page 2-24
2.3.1
运转信息
显示基板、区块的生产枚数和运转时间等。
∗
数据与生产基板的变更无关，只要不复位，就被计算进去。
a. ‘
生产基板枚数
’
•
基板通过本机的枚数。
(
实装枚数
+
只通过的枚数
)
b. ‘
生产区块枚数
’
•
实际生产
(
实装
)
的区块数。
c. ‘
运转率
’ (
单位
: %)
•
生产模式中本机实际进行实装动作的时间比
例。
(
实际运转时间
/
总运转时间
)
d. ‘
机器运转率
’ (
单位
: %)
•
加上实际运转时间和前后工序等待的停止时间
的运转率。
((
实际运转时间
+
工程等待时间
)/
总运转时间
)
e. ‘
实际运转时间
’
•
从生产模式下的时间当中减去前后工序等待和
错误等而停止实装的时间。
(
总运转时间
−
总停止时间
)
f. ‘
前工序等待时间
’
•
等待前工序准备就绪的时间。
g. ‘
后工序等待时间
’
•
等待后工序准备就绪的时间。
h. ‘
总运转时间
’
•
本机在生产模式下的时间。
EJM5B-Pi-0001
a
b
c
d
e
f
g
h
EJM5B-C-RMC02-A01-00
CM101-D
参考手册
2.3
生产信息
Page 2-25
2.3.2
停止信息
显示生产中的本机不同停止原因的信息。
也可以看到在此之前停止的事例详细。
∗
数据与生产基板的变更无关，只要不复位，就被计算进去。
a. [
真空
/
厚传感器错误履历
]
•
显示自动运转中的真空
/
厚度传感器错所发生的
错误履历。
b. [
停止履历
]
•
显示不能继续运转的停止履历。
∗
各画面的详细说明，请参照下一页以后的记载。
EJM5B-Pi-0002
ba
EJM5B-C-RMC02-A01-00
CM101-D
参考手册
2.3
生产信息
Page 2-26

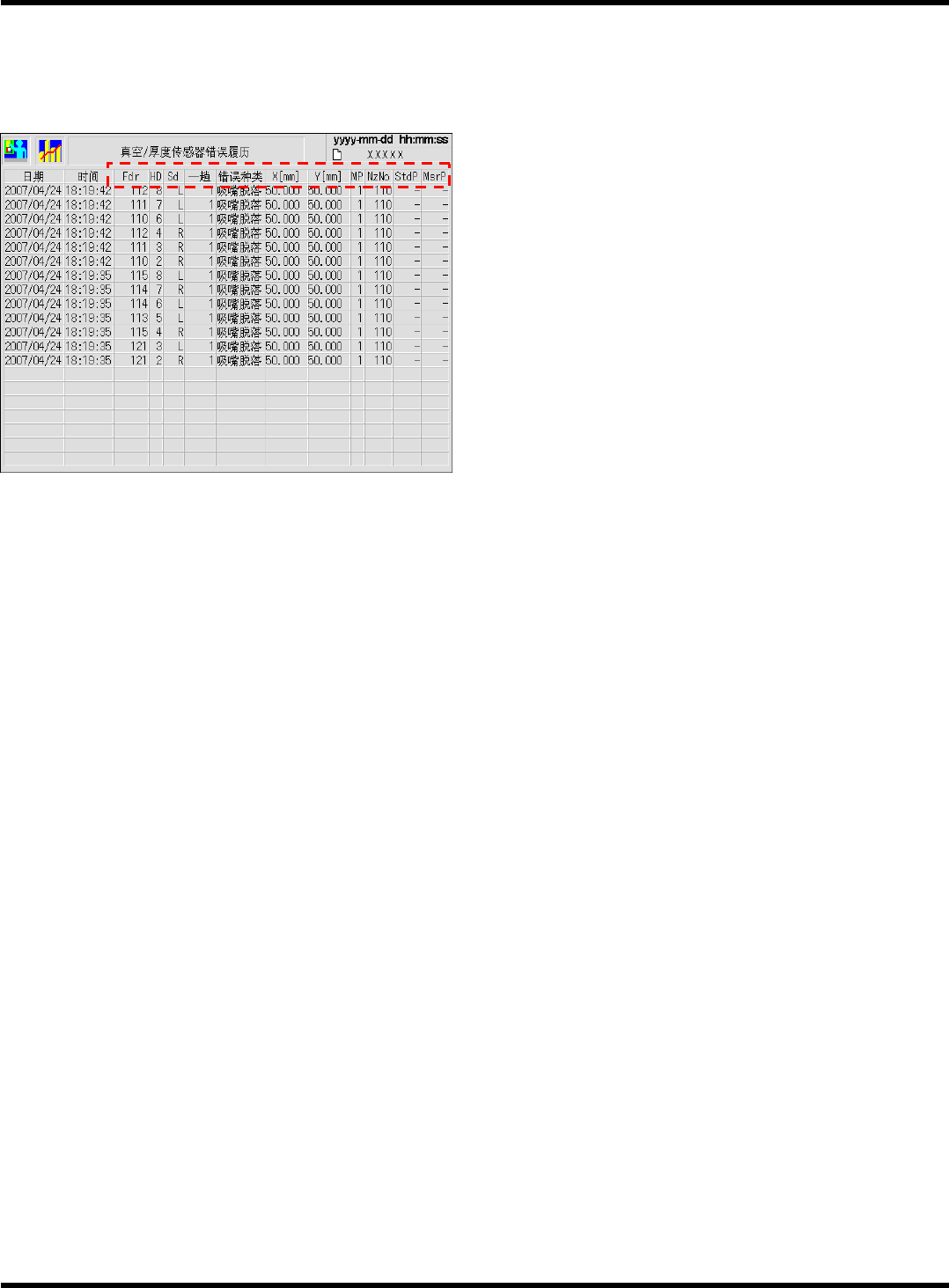

真空传感器错误履历
从最新的开始，显示
20
件自动运转中发生的，与真空传感器相关的的错误信息。
∗
对如下画面的虚线框内项目自左至右按顺序进行说明。
‘Fdr’
•
表示就在发生错误之前吸着的供料器地址
(1 ~ 35)
。
‘HD’
•
表示发生错误的吸嘴吸头。
高速吸头
(12
吸嘴
)
时
: 1 ~ 12
通用吸头
(8
吸嘴
)
时
: 1 ~ 8
多功能吸头
(3
吸嘴
)
时
: 1 ~ 3
‘Sd’
•
显示安装双式供料器时，其位置是右侧还是左
侧。
‘
一趟
’
•
表示发生错误的趟位是第几趟。
‘
错误种类
’
•
表示错误的种类。
∗
实装错误、芯片落下、排出错误、吸嘴脱落
(
仅
限于高速吸头
(12
吸嘴
)
、通用吸头
(8
吸嘴
)
时
)
‘X[mm]
、
Y[mm]’
•
表示发生错误的芯片的实装坐标。
‘MP’
•
表示发生错误的基板的实装位置。
‘NzNo’
•
表示发生错误时安装在该吸头上的吸嘴号码。
‘StdP’
•
表示机器判断为错误时所依据的真空压值。
‘MsrP’
•
表示发生错误时的真空压值。
∗
根据
StdP<MsrP
或
StdP>MsrP
的关系被判断
为错误。
根据错误种类的不同，不等符号的方向也有不
同。
EJM5B-Pi-0009
