CM101-D
参考手册
2.4
机器调整
Page 2-38
2.4.5
吸嘴交换
将吸头的吸嘴与吸嘴交换器内的吸嘴进行交换。
∗
高速吸头
(12
吸嘴
)
的吸嘴交换器为选购件。
(
没有安装吸嘴交换器时，不会显示。
)
1.
在机器调整的菜单画面上按
[
吸嘴交换
]
。
•
将显示吸嘴更换的画面。
•
画面为通用吸头
(LS8
吸嘴
)
。
2.
选择吸头的吸嘴。
3.
选择交换器的吸嘴。
4.
按操作面板的
+
[
设置吸嘴
]
。
•
在吸头上安装吸嘴交换器的吸嘴。
∗
要卸下吸嘴时，按
[
取下吸嘴
]
。
EJM5B-Ma-0004
2
3
4
EJM5B-C-RMC02-A02-00
CM101-D
参考手册
2.4
机器调整
Page 2-39
2.4.6

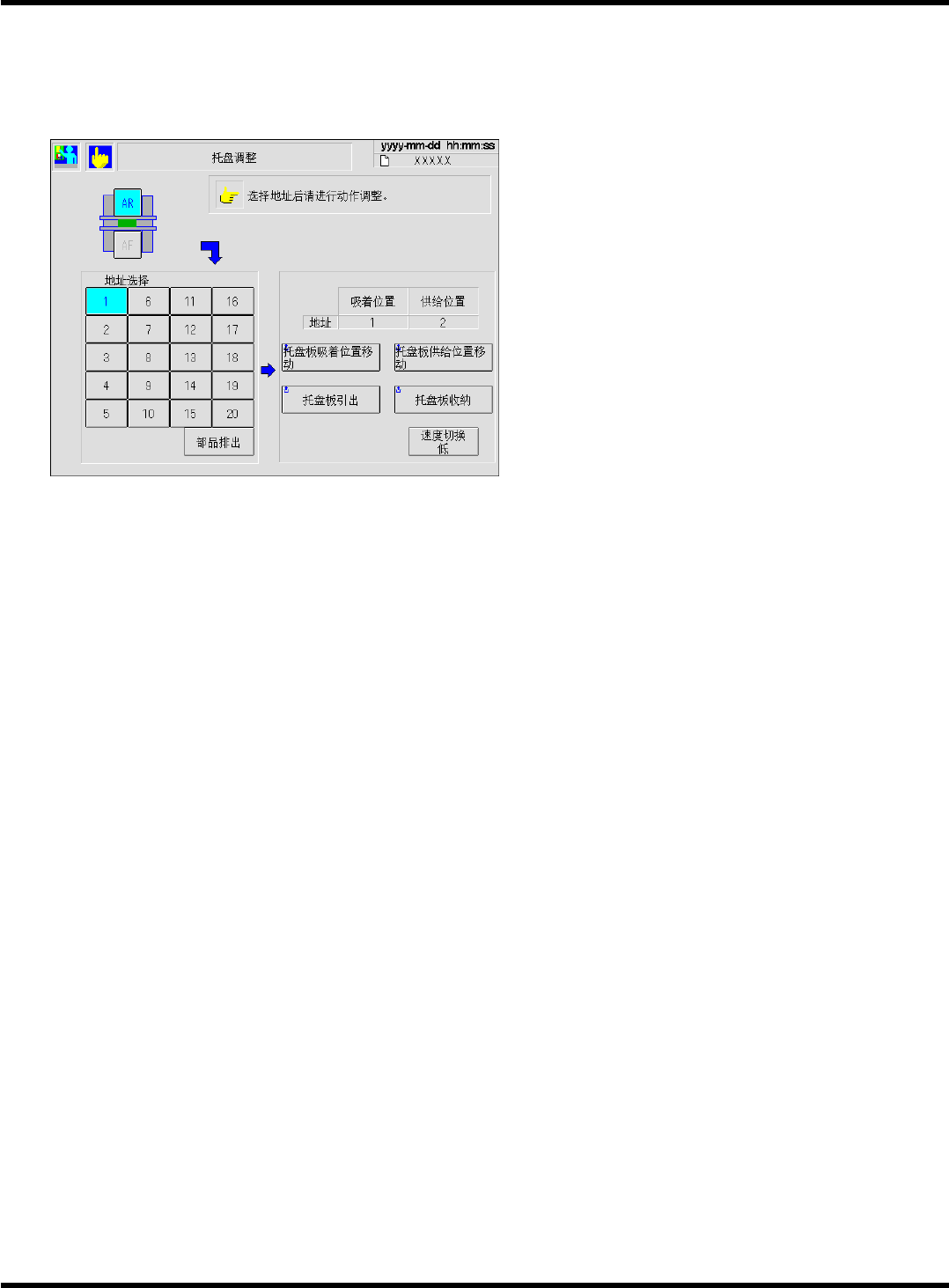

托盘调整
可以确认直接托盘的托盘板之引出或收纳动作。
∗
使用选购件的直接托盘供料器规格时将会显示出来。
1.
在机器调整的菜单画面中按
[
托盘调整
]
。
•
将会显示托盘调整的画面。
‘
吸着位置
’
显示现在位于吸着位置上的托盘板号码。
‘
供给位置
’
显示现在位于供给位置上的托盘板号码。
[
托盘板吸着位置移动
]
将通过地址号码选择的托盘板移动到吸着位置
上。
[
托盘板供给位置移动
]
将通过地址号码选择的托盘板移动到供给位置
上。
[
托盘板引出
]
将通过地址号码选择的托盘板移动到托盘板引
出位置上。
[
托盘板收纳
]
当通过地址号码选择的托盘板被引出在吸着位
置或供给位置上时，将该托盘板收纳到托盘箱
内。
[
速度切换
]
通过地址号码选择的托盘板的动作速度，在高中
低速度之间切换动作速度。
EJM5B-Ma-0020
EJM5B-C-RMC02-A02-00
CM101-D
参考手册
2.4
机器调整
Page 2-40
2.4.7

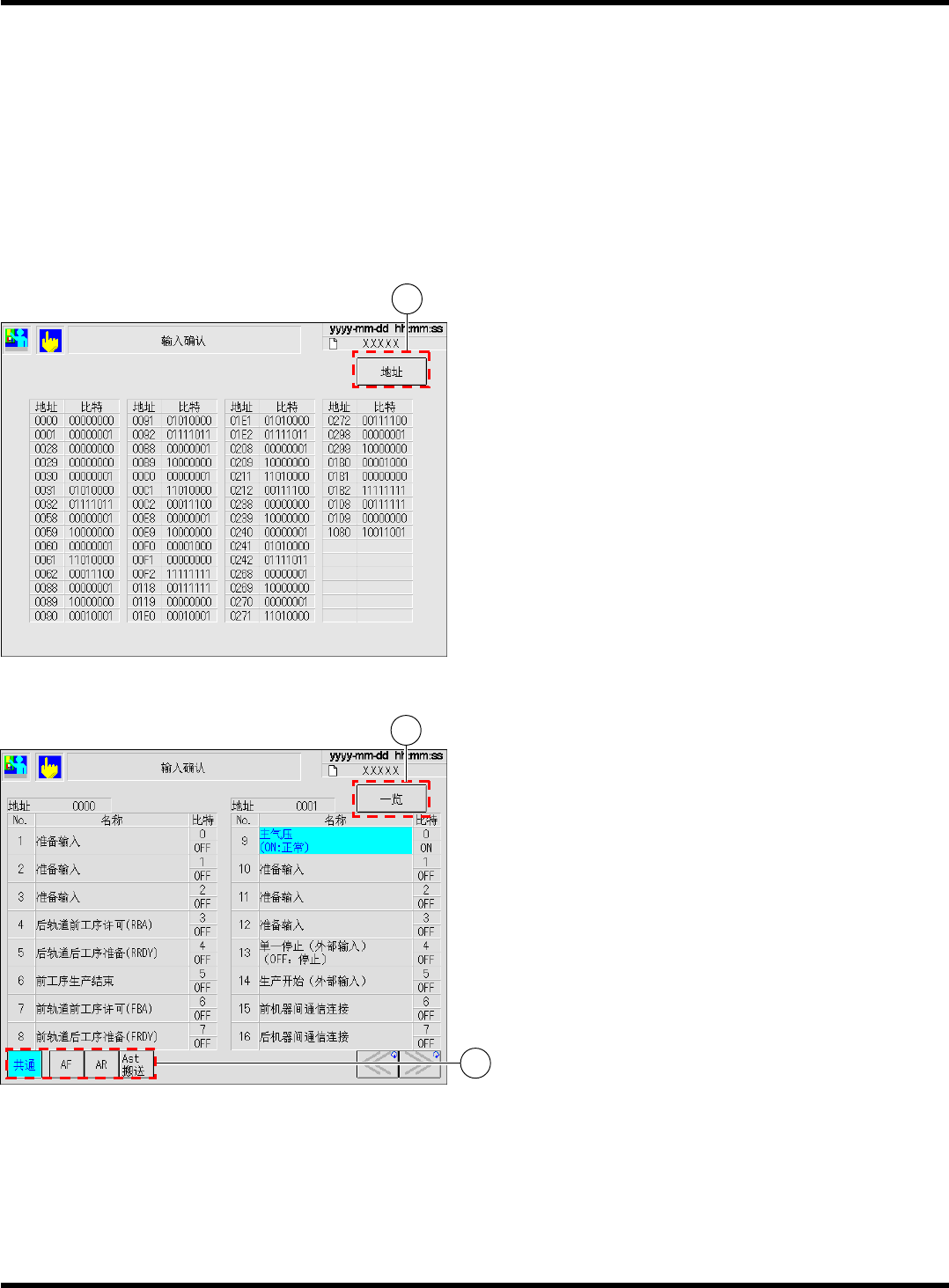

输入确认
本机每隔
1
秒钟从使用的全部输入地址当中抽样，并用比特来显示此状态。
∗
每按一次画面右上的按钮
，信息显示在地址显示和一览显示之间切换。按钮内的显示也会变化。
1.
在机器调整的菜单画面上按
[
输入确认
]
。
•
将显示输入确认的画面。
•
画面项目内容如下所示。
一览显示
每一地址的显示
•
本机每隔
1
秒钟对使用的输入地址的状态进行
抽样，并用比特加上名称来显示。
按钮的反转表示该比特为
ON (1)
。
∗
选择要显示的大项目
，请通过翻页来确认必
要的输入比特。
EJM5B-Ma-0009
2
1
EJM5B-C-RMC02-A02-00
