CM101-D 参考手册 1.2 实装的结构 Pa ge 1- 18 3. 基板搬出 搬送到后工序 把完成了实装的基板搬 送到后工序。 EJM4A-02 5P EJM5B-C-RMC0 1-A01-00
CM101-D
参考手册
1.2
实装的结构
Page 1-17
1.2
实装的结构
机器动作位置
后面
前面
∗
照片为通用吸头
(LS8
吸嘴
)
。
1.
基板搬入
从前工序搬入
固定基板，进行基板识别。
把从前工序搬出的基板搬入，并固定
到
A
工作台的基板支座上。
EJM4A-024P
4Z4C-029P
2.
部品实装
吸着元件
识别元件
通过移载吸头，高速实装元件。
4Z4C-032P
4Z4C-030P
实装元件
A
工作台
4Z4C-031P
EJM5B-029E
3.
至基板搬出
2
4
3
2
EJM5B-028C
0
2
4
1
3
5
2
EJM5B-C-RMC01-A01-00
CM101-D
参考手册
1.2
实装的结构
Page 1-18

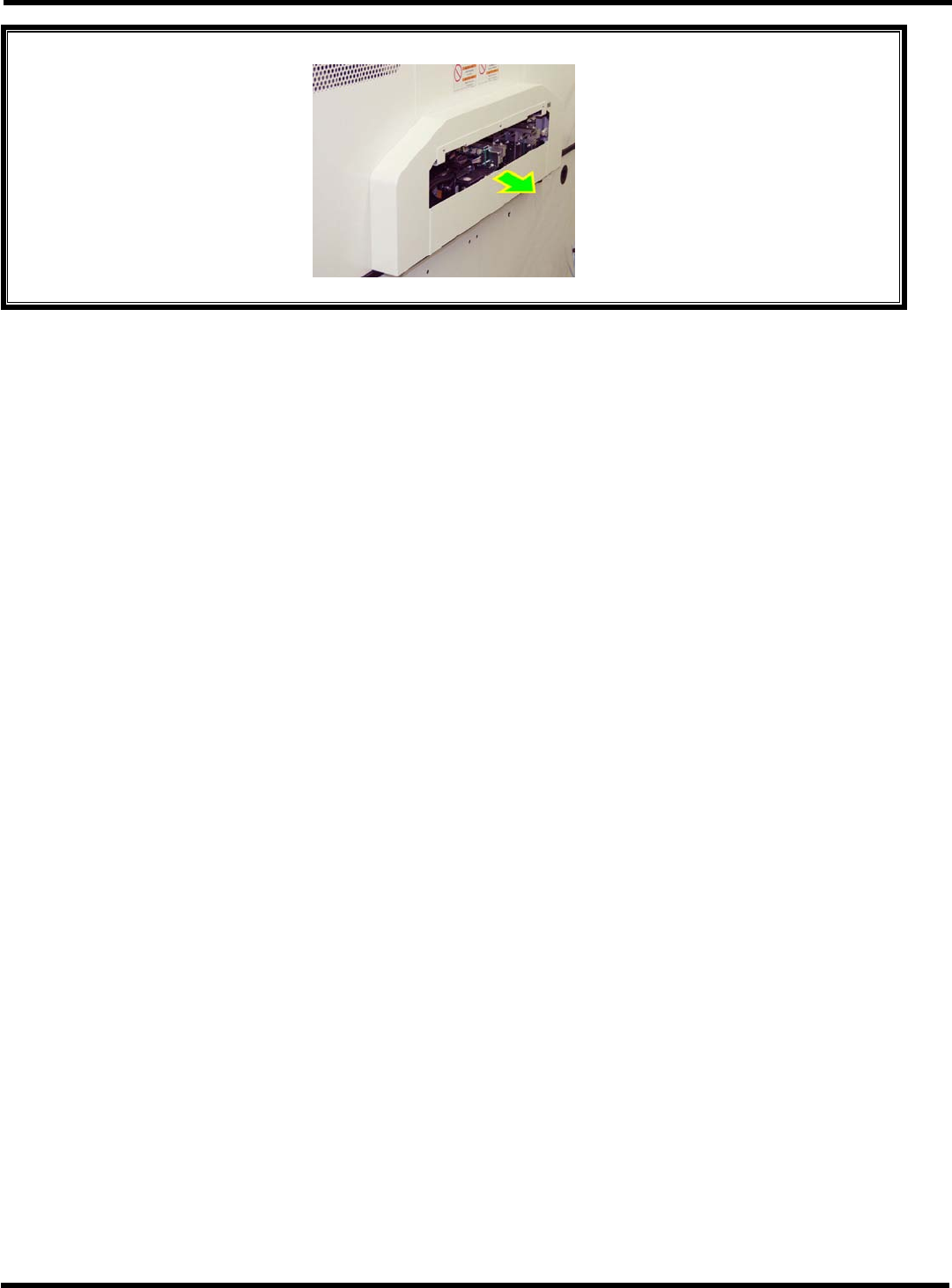

3.
基板搬出
搬送到后工序
把完成了实装的基板搬送到后工序。
EJM4A-025P
EJM5B-C-RMC01-A01-00
CM101-D
参考手册
1.3
装置的规格
Page 1-19
1.3
装置的规格
1.3.1
机械规格
(1/2)
项目
规格
控制方式
微机方式
外部存储器
在
PT (
数据编制支援系统
)
∗
4
管理数据。
每组数据需要约
1MB
。
(
对每
1
枚
3.5
型
2HD
软盘需要
1
品种
)
程序数据
∗
1
点数
Max. 10000
点
机器主机
正常使用电源
: 3
相
AC 200 V/ 220 V
±
10 V
、
3
相
AC 380 V/ 400 V/ 420 V/ 480 V
±
20 V
频率
: 50/60 Hz
电源
HUB
用电源
∗
3
单相
AC 100 V ~ AC 240 V
频率
: 50/60 Hz
机器主机
1.4 kVA
额定容量
HUB
用电源
∗
3
140 VA
供给气压
0.5 MPa ~ 0.8 MPa (
运转空气压力为
0.5 MPa ~ 0.55 MPa)
供给空气量
150 L/min (A.N.R.)
仅限于主机
:
W 1530 mm
×
D 1807 mm
×
H 1430 mm
选购件连接时
:
W 1530 mm
×
D 2500 mm
×
H 1430 mm
(
选购件
:
卷盘座
2
台、切割装置
2
台
)
DT50S-20
连接时
:
W 1530 mm
×
D 2460 mm
×
H 1430 mm
(
选购件
:
卷盘座
1
台、切割装置
1
台、
DT50S-20)
外形尺寸
(
不含
3
段信号塔和彩色接触面板
)
主机质量
∗
2
1720
kg
(
仅限于主机
)
切割装置质量
(
选购件
) 38
kg
(
每
1
台
)
卷盘座质量
(
选购件
) 53
kg
(
每
1
台
)
卷盘
BOX
质量
(
选购件
) 9
kg
(
每
1
台
)
手放托盘质量
(
选购件
) 20
kg
(
每
1
台
)
整体交换台车质量
(
选购件
) 140
kg
(
每
1
台
)
DT50S-20
质量
(
选购件
) 195
kg
(
每
1
台
)
质量
类型
A2
构成例质量
1902
kg
(
主机
1
台、切割装置
2
台、卷盘座
2
台
)
