CM101-D
参考手册
2.2
生产设定
Page 2-15
2.2.5
供料器整体更换
(
选购件
)

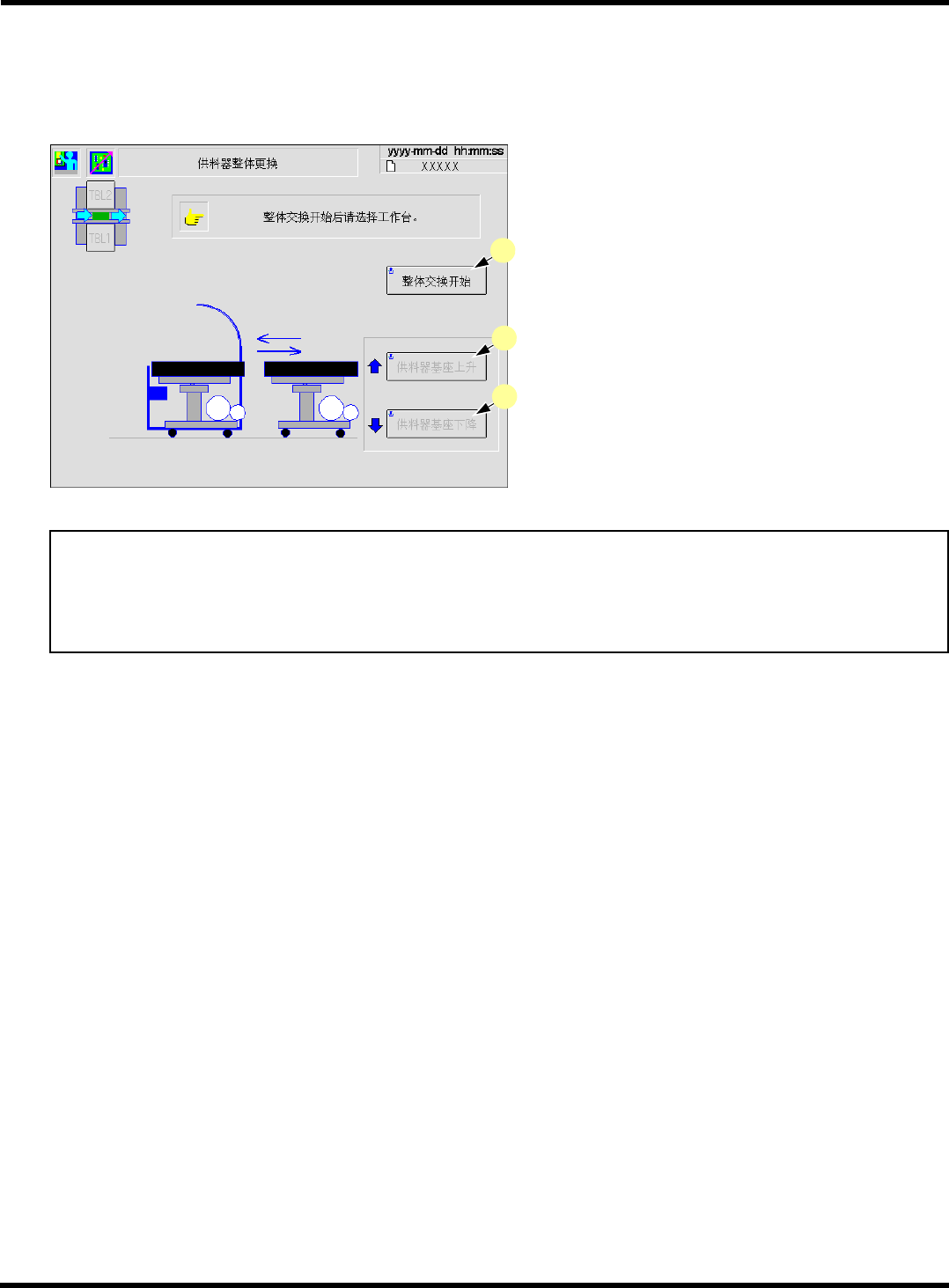

对整体交换台车的安装和拆卸方法进行说明。
∗
关于整体交换台车的安装、拆卸方法，请参照
“
操作手册
3.
生产材料的设置
”
。
a. [
整体交换开始
]
头的退避等、整体更换前进行必要的动作。
b. [
供料器基座上升
]
使整体交换台车的供料器基座上升。
c. [
供料器基座下降
]
使整体交换台车的供料器基座下降。
通知
下降时，为了确保安全，只在整体交换台车插入机器时
(
安装时
)
发挥功能。
拆下连接电缆后，供料器基座有可能由于自重原因会下降。所以请在把整体交换台车从
设备上完全拉出的状态下拆下连接电缆。
EJM5B-Pc-0030
a
b
c
EJM5B-C-RMC02-A01-00
CM101-D
参考手册
2.2
生产设定
Page 2-16
2.2.6
基板搬送
进行从基板搬入、往后工序搬出的逐个工序。
•
传送带上的基板用绿色的长方形表示，移动过程中显示为闪烁。
∗
在生产设定菜单上按下了
[
基板搬送
]
后，确认伺服开关为
ON
之后再按
UNLOCK
→
START
。会显
示
<
基板搬送
>
画面。
操作面板的
UNLOCK
+
[
搬入
]
从前工序往待机传送带位置搬入基板。
操作面板的
UNLOCK
+
[
加载
]
往实装传送带位置搬送基板。
操作面板的
+
[
卸载
]
从实装传送带位置往待机传送带的位置搬出基
板。
操作面板的
UNLOCK
+
[
搬出
]
往后工序搬出基板。
EJM5B-Ma-0001
EJM5B-C-RMC02-A01-00
CM101-D
参考手册
2.2
生产设定
Page 2-17
2.2.7
部品消费量计算
可以事先计算计划生产的基板枚数的元件的消费量。
1.
用数字键输入生产基板枚数。
2.
按
[ENT]
。
3.
按
[
执行
]
。
•
计算供料器上需要设置的元件数，并显示其结
果。
∗
有关画面项目的详细内容，请参照下表。
No.
名称
说明
a.
工作台选择
-
b.
生产基板枚数
-
c.
地址
L/R
供料器工作台的地址
No.
L/R
表示双面编带供料器的右侧
/
左侧的区别
d.
芯片
/
个数
每
1
个卷盘的芯片配置数
e.
实装
/
基板
每
1
枚基板的芯片实装数
f.
跳跃
/
基板
每
1
枚基板的实装跳过点数
g.
芯片合计
根据生产基板枚数的芯片消费数
h.
个数
对生产基板枚数所需要的编带卷盘个数
EJM5B-Pc-0010
a
b
c
d e f
g
h
EJM4A-Pc-0015
1
2
3
EJM5B-C-RMC02-A01-00
